555構成的單穩態觸發器的四種電路

?555構成的單穩態觸發器的四種電路:

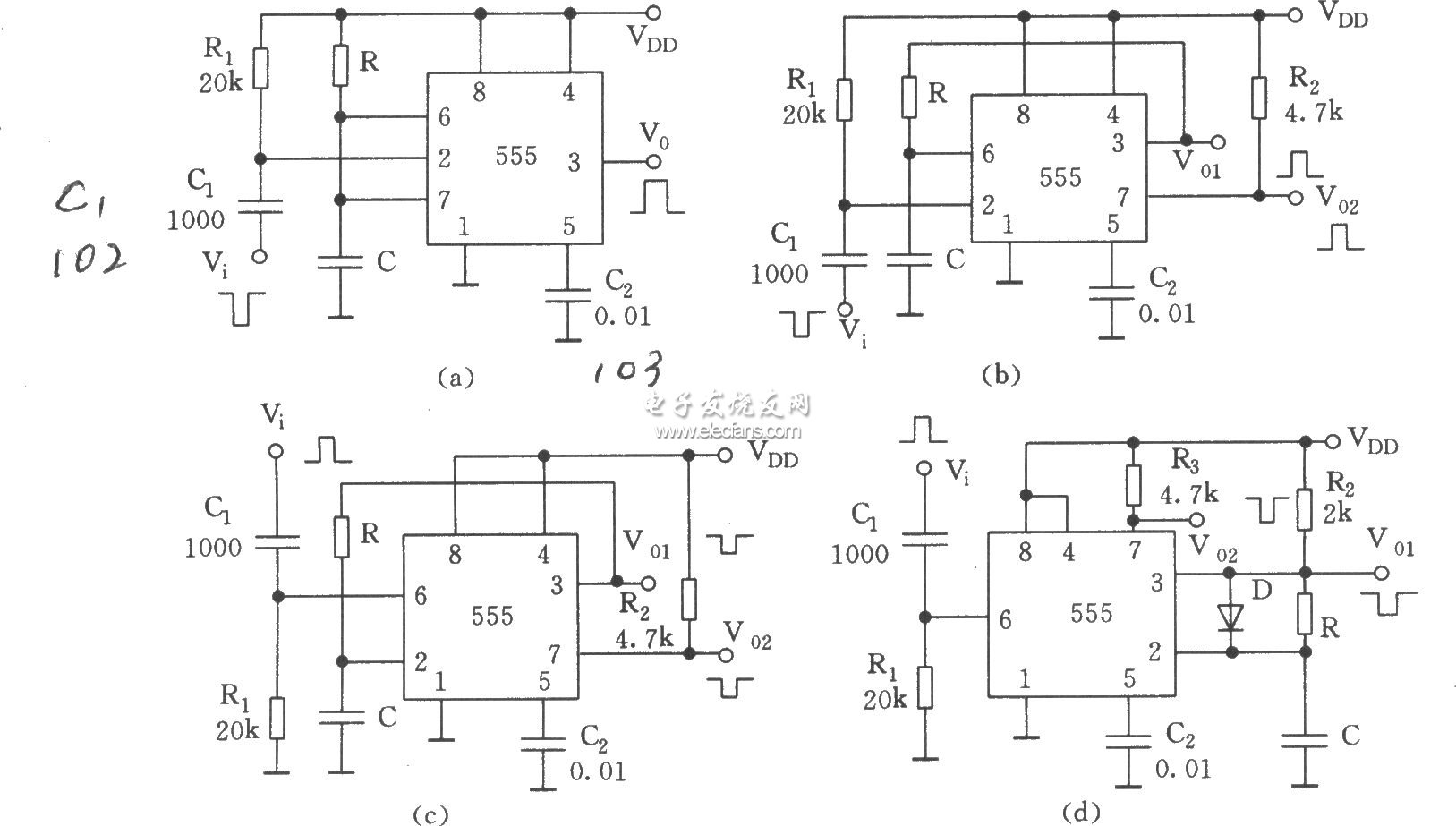

圖所示電路是典型的單穩模式電路。當外加脈沖經C1、R1微分電路加至555的2腳時，負向脈沖(<1/3VDD)使555置位，3腳輸出暫穩脈沖寬度td=1．1RC。

圖與圖類同，但它有兩個輸出端。C通過R至555內部灌電流放電，恢復時間比圖要長。

圖電路的2、6腳接法與圖、(b)不同，外加觸發應為正向脈沖，幅值應大于號VDD，暫穩脈沖為負向，其寬度td=1．1RC，可同時輸出兩路。

圖與圖類同，但由于在充電回路中加進了導向二極管D，加快了充電速率，使工作頻率大大提高。該電路可同時輸出兩路。
