我將為你詳細介紹低壓差線性穩壓器（LDO）的關鍵參數和選擇方法。

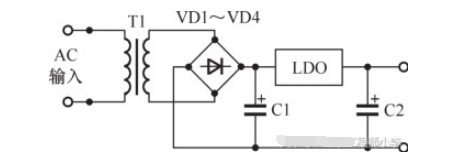

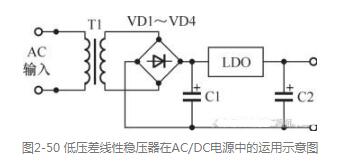

低壓差線性穩壓器 (LDO) 核心參數介紹

1. 壓差電壓 (Dropout Voltage):

   • 定義： LDO 維持穩定輸出電壓（在規定的精度范圍內，例如±1%、±2%）所需的最小輸入-輸出電壓差（Vin - Vout）。這是 LDO 最核心的參數。
   • 重要性： 壓差越低，LDO 越能在輸入電壓接近輸出電壓時保持穩壓。這對電池供電設備（電池電壓逐漸下降）非常關鍵，能最大限度延長電池續航時間。
   • 例子： Vout = 3.3V，壓差為 300mV 的 LDO，要求 Vin >= 3.3V + 0.3V = 3.6V 才能穩定輸出 3.3V。

2. 輸出電壓 (Output Voltage):

   • 固定輸出 (Fixed Output): 預設的標準電壓值（如 1.8V, 2.5V, 3.3V, 5.0V）。選擇方便。

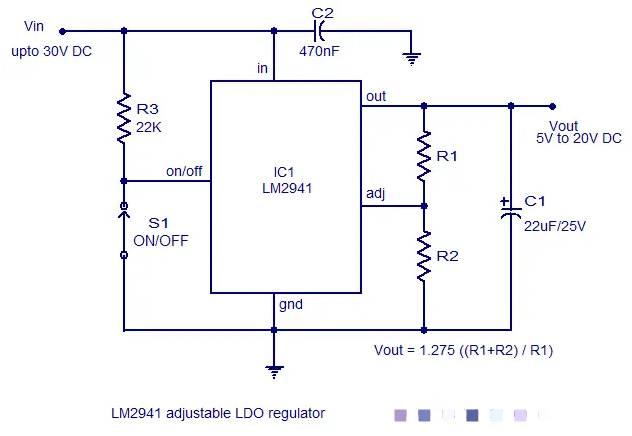

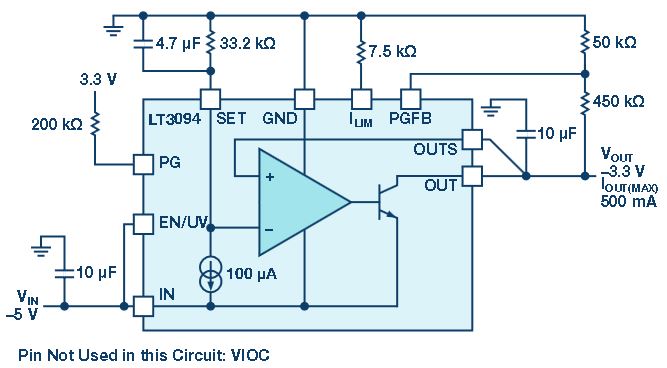

   • 可調輸出 (Adjustable Output): 通過外部電阻分壓器設置輸出電壓范圍（如 Vref * (1 + R1/R2)）。提供設計靈活性。
   • 精度 (Accuracy): 指定負載、輸入電壓和溫度范圍內輸出電壓偏離標稱值的百分比（如 ±1.5%）。對精密電路尤其重要。

3. 最大輸出電流 (Maximum Output Current, Iout-max):

   • 定義： LDO 在不損壞或進入保護狀態的前提下能持續提供的最大負載電流。
   • 選擇依據： 必須等于或大于系統的最大峰值電流，并考慮一定裕量（建議 20-50%）。??特別注意散熱是否能滿足！

4. 靜態電流 (Quiescent Current, Iq/GND Pin Current):

   • 定義： LDO 在空載或輕載狀態下（不供給輸出電流時）自身消耗的電流（主要是內部偏置電路和誤差放大器的電流）。通常指 Vin 端的電流（不包括流向負載的 Iout）。
   • 重要性： 對電池供電設備至關重要，直接影響待機時間。超低 Iq LDO 是低功耗設計的首選。注意：即使關閉狀態也可能存在漏電流。

5. 關斷電流 (Shutdown Current):

   • 定義： 當 LDO 通過使能 (EN) 引腳關閉時，從 Vin 流入地 (GND) 的電流。通常極小，在 nA 或 uA 級。
   • 重要性： 對需要徹底關斷電源以省電的應用很重要。

6. 電源抑制比 (Power Supply Rejection Ratio, PSRR):

   • 定義： LDO 抑制輸入電壓紋波或噪聲的能力。表示為特定頻率下輸入紋波變化量與輸出紋波變化量比值的分貝數 (dB)。PSRR 值越高，LDO 濾除輸入噪聲的效果越好。
   • 重要性： 對輸入電壓有噪聲（例如由開關電源提供輸入）或需要超凈輸出的高精密模擬/射頻電路極為關鍵。注意 PSRR 隨頻率升高而降低。

7. 輸出電壓噪聲 (Output Voltage Noise):

   • 定義： LDO 自身內部電路產生的隨機輸出噪聲電壓。通常以 uV RMS 或 V RMS 表示，并在特定帶寬（如 10Hz - 100kHz）和負載條件下給出。
   • 重要性： 對高精度 ADC/DAC、傳感器、低噪聲放大器等對電源噪聲敏感的電路非常重要。

8. 負載調整率 (Load Regulation):

   • 定義： 在輸入電壓和溫度不變時，輸出電壓隨負載電流變化而產生的最大偏差。表示為輸出電壓變化量 (ΔVout) 與引起該變化的負載電流變化量 (ΔIout) 的比值（mV/A），或直接給出發生規定負載電流變化（如空載到滿載）時的輸出電壓變化值（mV）。
   • 重要性： 衡量 LDO 在不同負載下維持輸出電壓穩定的能力。要求高的場合需選負載調整率小的 LDO。

9. 線性調整率 (Line Regulation):

   • 定義： 在負載電流和溫度不變時，輸出電壓隨輸入電壓在規定范圍內變化而產生的最大偏差。表示為輸出電壓變化量 (ΔVout) 與引起該變化的輸入電壓變化量 (ΔVin) 的比值（mV/V），或直接給出輸入電壓變化時輸出電壓的最大變化值（mV）。
   • 重要性： 衡量 LDO 抵抗輸入電壓波動、維持輸出電壓穩定的能力。

10. 溫度范圍 (Operating Temperature Range):

    • 工業級 (Industrial): -40°C 到 +85°C
    • 車規級 (Automotive): -40°C 到 +125°C（或更高）
    • 商業級 (Commercial): 0°C 到 +70°C
    • 軍用級 (Military): -55°C 到 +125°C
    • 重要性： 根據應用環境選擇。高溫會使 LDO 內部功耗產生的結溫升高，影響性能和壽命。

11. 保護功能：

    • 過溫保護 (OTP)： 當芯片溫度超過安全閾值時自動關閉輸出，防止燒毀。
    • 過流保護/短路保護 (OCP/SCP)： 當輸出電流或短路電流過大時限制電流（通常采用折返式或恒流限流），保護 LDO 本身。
    • 電池反接保護： 防止電源極性接反損壞器件。
    • 反向電流保護： 防止當輸入電壓意外低于輸出電壓時，電流從輸出倒灌回輸入損壞 LDO。
    • 重要性： 提高系統可靠性，防止災難性故障。

12. 輸入電壓范圍 (Input Voltage Range):

    • 定義： LDO 能正常工作且不被損壞的輸入電壓范圍。必須覆蓋應用中可能出現的最高輸入電壓。
    • 重要性： 保證 LDO 在輸入電壓波動下安全并滿足壓差要求。

如何選擇 LDO

遵循以下步驟并結合具體應用需求進行權衡：

1. 確定核心電氣需求：

   • 輸出電壓 (Vout)： 負載需要多少伏？固定還是可調？
   • 最大負載電流 (Iout-max)： 包括峰值電流和有效電流。
   • 輸入電壓范圍 (Vin-min, Vin-max)： 要考慮電源波動和瞬態。
   • 壓差 (Vin - Vout)： 計算最小輸入電壓 Vin-min >= Vout + Vdropout。輸入電壓離輸出電壓有多近？壓差是最關鍵的限制因素。確保 Vin-min 遠大于 Vout + Vdropout (max)。預留足夠裕量。
   • 輸入電壓波動： 預計紋波大小？影響 PSRR 要求。
   • 噪聲敏感性： 負載電路是否對噪聲敏感（模擬、RF、傳感器等）？影響對 PSRR 和輸出噪聲的要求。
   • 功耗限制 (靜態電流 Iq)： 是電池供電嗎？待機時間要求？影響對低 Iq 的要求。

2. 篩選參數：

   • 最大輸出電流： Iout-max(候選 LDO) >= (負載峰值電流 * 1.5)（留足夠裕量，通常 20-50%）。
   • 壓差： 在負載最大電流和最低期望輸入電壓條件下，確保Vin-min ≥ Vout + Vdropout(@Iout-max)。選Vdropout滿足此要求的 LDO，壓差越低越優（尤其在輸入電壓接近輸出電壓時）。
   • 輸入電壓范圍： Vin-max(候選 LDO) >= 最高系統輸入電壓 (包括浪涌)；Vin-min(候選 LDO) <= Vin-min(實際)。
   • 靜態電流 (Iq)： 在電池應用中，選擇能滿足系統總功耗預算的 超低 Iq (Ultra-Low Iq) LDO（例如 uA 級或 nA 級）。非低功耗應用要求較低。
   • PSRR： 如果輸入由開關電源提供或有明顯紋波/噪聲，且負載電路敏感，則選擇在噪聲關鍵頻點（如開關頻率及其諧波）具有高 PSRR 的 LDO。
   • 輸出噪聲： 如步驟 1 中判定負載對噪聲敏感，選擇輸出噪聲指標低的 LDO（通常是設計目的為低噪聲的器件）。
   • 輸出電壓精度： 根據應用精度要求選擇（如精密基準源需要 ±1% 或更高精度，數字電路±3%可能足夠）。
   • 負載/線性調整率： 對輸出電壓穩定性要求高的應用，選擇相應指標更優的 LDO。
   • 溫升與散熱能力： 熱管理至關重要！ 估算功耗 Pd = (Vin - Vout) * Iout。使用 LDO 規格書中給出的 熱阻參數 (Θja 或 Θjc) 估算結溫 Tj = Ta + Pd * Θja（其中 Ta 為環境溫度）。
     • 必須確保 Tj <= Tj-max(推薦值, 通常 125°C)。
     • 如 Tj 過高，必須：
       • 加大散熱：選擇散熱封裝（如 TO-220, D2PAK）、加散熱器、增大 PCB 敷銅散熱面積。
       • 降低功耗：提高輸入電壓效果較小（降低壓差），或者選用效率更高的 開關穩壓器（DCDC）。
       • 選用電流更大的 LDO（通常有更低的 Θja）或有均流功能的負載開關分擔負載。

3. 考慮可靠性與保護：

   • 保護功能： 必須至少包含 過溫保護 (OTP) 和 過流保護 (OCP)。
     • 環境溫度是否高？加強 OTP 重要性。
     • 輸出是否可能短路？加強 OCP 重要性。
   • 溫度范圍： 選擇與應用環境匹配的等級（工業級 -40℃~85℃/車規級 -40℃~125℃）。

4. 物理與接口因素：

   • 封裝： 尺寸限制？散熱要求？常用封裝：SOT-23, SOT-223, SOT-89, DFN, QFN, TO-252 (DPAK), TO-263 (D2PAK), TO-220 等。
   • 外部元件： 是否需要外部輸入/輸出電容？電容值要求？ESR 要求？（一些 LDO 需要特定 ESR 輸出電容來穩定）。
   • 使能引腳 (EN)： 需不需開關控制？有無序列要求？
   • 電源良好標志 (PG / POK)： 是否需要監控 LDO 輸出是否在容限內？
   • 軟啟動： 是否需要限制啟動電流以減小輸入沖擊？
   • 封裝兼容性/Pin-to-Pin: 升級或替換其它型號是否重要？

5. 成本與供貨：

   • 單顆成本： 在滿足性能前提下優化成本。
   • 總方案成本： 包含外部電容電阻的成本。
   • 長期供貨： 避免選擇冷門或生命末期的型號。
   • 采購渠道與最小起訂量： 考慮小批量或原型制作是否方便。
   • 品牌與供應商支持： 是否需要優質的技術支持或參考設計？

總結與建議

• 壓差和電流是基礎： 首先要確保 LDO 能在實際輸入電壓下提供所需的最大負載電流（壓差滿足）。
• 散熱是關鍵： 仔細計算功耗和溫升。如功耗超過 300mW（尤其在 SOT-23 等小封裝），散熱必須高度重視。功耗大的地方首選 DC-DC。
• 低功耗優先低 Iq： 電池供電設備中，Iq 是延長續航的關鍵指標。
• 低噪電路強調 PSRR/噪聲： 為精密模擬、RF、傳感器供電時，選擇高 PSRR 和低噪聲的 LDO。
• 保護功能不可少： OTP 和 OCP 是基本的可靠性保障。
• 善用篩選工具： TI、ADI、MPS、Onsemi、Microchip 等主要供應商網站都有強大的在線選型工具，可按參數篩選。
• 閱讀數據手冊： 重點關注應用條件和“絕對最大值”參數！

通過系統性地評估這些參數和考慮因素，你就能為你的設計項目找到最合適的低壓差線性穩壓器 (LDO)。設計時務必進行充分測試，特別是在極端溫度、輸入電壓波動和最大負載條件下驗證。
