MAX14955雙均衡器/轉接驅動器改善的PCI Express?（PCIe）的信號完整性提供可編程輸入均衡。此功能可降低確定性抖動和重新驅動電路，以重新建立去加重，在高頻率的電路板損耗補償。該設備允許關鍵PCIe元件的最佳位置，并允許帶狀線，微帶線，不再運行或電纜。
該裝置包含兩個相同的通道，能夠均衡代PCIe III（8GT/秒），第二代（5GT/ s）的，和Gen I（2.5GT/ s）的電氣空閑和接收器檢測的信號和功能。
MAX14955可在一個小型，40引腳，5.0毫米x5.0毫米TQFN封裝，流過的痕跡為最佳的布局和最小的空間需求。該器件規定工作在-40°C至+85°C擴展工作溫度范圍內。
關鍵特性
完全集成的易用性和設計靈活性
優化，代，第二代第三代PCIe（8.0GT/ s）的（5.0GT/ s）的I（2.5 GT/ s）的兼容
四個層次的輸入均衡，以16分貝
八個級別的輸出去加重到9dB
高水準的表現，以克服噪聲有損通道
隨機抖動：0.5psRMS（典型值）
確定性抖動：7psP-P（典型值）
均衡允許放置30英寸FR4
適用于惡劣環境的功能強大的解決方案
額定工業溫度范圍：-40°C至+85°C
具有±4kV人體模型（HBM）保護所有pins
坐落在流通式（5毫米×5毫米）TQFN封裝，耐振動/沖擊

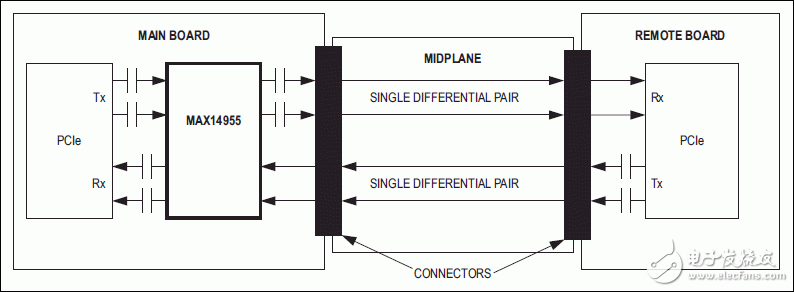

圖表
