thx202h中文資料匯總(thx202h引腳圖及功能_工作原理及應用電路) - 全文

2018年05月10日 10:04 網絡整理 作者: 用戶評論(0

  thx202h概述

  THX202H 采用專利技術防過載防飽和、能滿足更高綠色環保標準的開關電源集成電路。適用于手機充電器等小功率開關電源設備。

  thx202h特點

  1、防過載防飽和專利技術設計,能及時防范過載、開關變壓器飽和、輸出短路等故障;

  2、采用內置功率三極管為開關管;同時利用其放大作用完成啟動,并將啟動電阻的功耗減少 10 倍以上;

  3、內置斜坡補償電路、熱保護電路、斜坡電流驅動電路

  4、寬壓輸出 5.5W,220Vac 輸出 8W;無輸出功耗可小于 0.25W。

  thx202h引腳圖及功能

thx202h中文資料匯總(thx202h引腳圖及功能_工作原理及應用電路)

  管腳圖:

thx202h中文資料匯總(thx202h引腳圖及功能_工作原理及應用電路)

  thx202h原理描述

  上電后為啟動階段,此階段,VR無輸出,三極管Q2關斷,FB上拉電流源關閉;外圍電路從OB輸入小電流(約0.05~0.2mA)到高壓功率管Q1基極,Q1集電極OC和發射極OE輸入啟動電流到VCC;OB內電路控制Q1基極電流,限制Q1集電極OC電流(即THX202H啟動接受電流,約2mA),從而保證了Q1的安全;在VCC電壓上升到8.8V,啟動階段結束,進入正常階段。

  正常階段,VCC電壓應保持在4.75~9.8V,VR輸出2.5V基準;FB上拉電流源開啟;振蕩器輸出OSC1決定最大占空比,輸出OSC2試圖觸發電源進入開周期、及屏蔽功率管開啟電流峰;若FB小于1.8V(約在1.2-1.8V之間)后,FB越小振蕩器周期越寬、直至振蕩器停振(此特性降低了開關電源的待機功耗);若外圍反饋試圖使VCC大于9.8V,則內電路反饋到FB使VCC穩壓在9.8V(利用此特性可以不采用外圍反饋電路,由內電路穩定輸出電壓,但穩壓精度較低);開周期,Q1基極開電流,Q2下拉Q1發射極到IS,而且采用斜坡電流驅動(指Q1基極開電流是IS的函數,當IS=0V時開電流約24mA,然后開電流隨IS線性增加,當IS增加到0.6V時開電流約40mA,此特性有效地利用了開電流,降低了THX202H的功耗),若IS檢測到FB指定電流則進入關周期;關周期,Q1基極下拉,Q1不會立即關斷,但OE箝位1.5V(Q1關斷后基極反向偏置,提高了Q1的耐壓);在開或關周期,如檢測到Q1超上限電流,則上限電流觸發器優先置位,強制FB下降,占空比變小,從而保護Q1和變壓器;在下一個關周期開始沿或FB小于1.8V,上限電流觸發器復位。另外,THX202H內置熱保護,在內溫度高于125℃后調寬振蕩器的周期,使THX202H溫度不超過135℃。內置斜坡補償,在THX202H大占空比或連續電流模式時能穩定開/關周期。

  若VCC降到4.4V左右,振蕩器關閉,OSC1、OSC2低電平,電源保持關周期;VCC繼續下降到3.8V左右,THX202H重新進入啟動階段。

thx202h中文資料匯總(thx202h引腳圖及功能_工作原理及應用電路)

  thx202h方框圖

thx202h中文資料匯總(thx202h引腳圖及功能_工作原理及應用電路)

  thx202h電參數定義

  啟動接受電流:啟動階段OB開始有0.1mA下拉電流時OE點電流。

  啟動靜態電流:VCC接濾波電容和可調電流源,CT接330PF,其它引腳懸空,能使VCC振蕩時(即能完成THX202H啟動的)最小電流源電流。

  啟動電壓:上述VCC振蕩的最大VCC值。

  再啟動電壓:上述VCC振蕩的最小VCC值。

  振蕩器關閉電壓:上述VCC振蕩下降沿,使振蕩器停振的VCC值。

  靜態電流:正常階段,FB由1.8K電阻接地,VCC電源電流。z振蕩器上拉/下拉電流:正常階段,FB=2.5V,CT=1.25V,CT處上拉/下拉電流。

thx202h中文資料匯總(thx202h引腳圖及功能_工作原理及應用電路)

  FB 上拉電流:正常階段,FB=2.5V,Ioc=0A 時,FB 處上拉電流。

  FB 防上限電流:正常階段,FB=6V,Ioc=0.3A,FB 處下拉電流。

  內反饋電源電壓:無外圍待機反饋電路的 THX202H 電源,正常階段時 VCC 值。

  OC 上限電流:FB=6V,FB 處有下拉電流的最小 OC 電流。

  振蕩器周期:是 CT 外接電容 CT 的函數,約 CT*48000 秒。

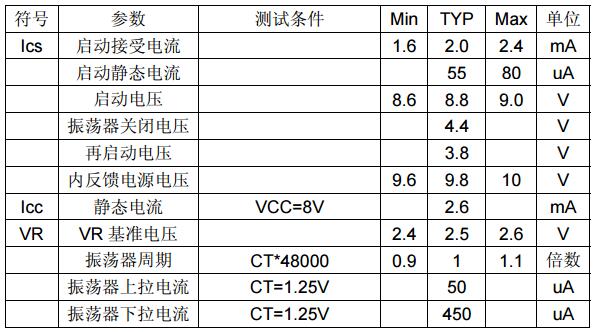

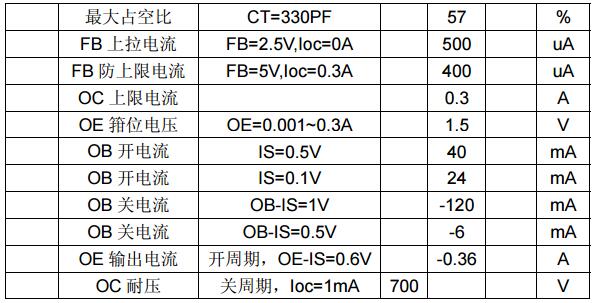

  thx202h電參數

thx202h中文資料匯總(thx202h引腳圖及功能_工作原理及應用電路)
thx202h中文資料匯總(thx202h引腳圖及功能_工作原理及應用電路)

  thx202h應用電路

  應用電路一:

  反激式電流控制型開關電源設計,不連續電流工作模式;

  電源啟動電流選擇0.5-2mA,功率管Q1放大倍數可按10計算,則啟動電阻(如圖3的R2)選擇應保證電源啟動時功率管基極電流為0.05-0.2mA,因此,可10倍減少啟動電阻的功耗,降低了待機功耗;

  圖3中C3=330pF,最高工作頻率約66KHz;

  開關變壓器(圖3的T1),參考繞組整流輸出4.8~9.2V(推薦6V)為THX202H提供工作電源;

  開關變壓器初級峰值電流最大值為0.3A,在寬壓或110Vac、80V退磁電壓,則最大輸出功率可達5.5W以上;

  THX202H的OC(7,8腳)高壓,而OE(6腳,測試用)無連接,因此可容易在PCB板THX202H的6、7腳間開分割槽來滿足安規要求;

  盡管THX202有熱保護,但在需要較高輸出功率時,如不考慮THX202H的PCB板散熱,則可能會降低輸出功率和輸出電壓。

  圖3,虛線內為兩組可選輸出電壓基準,選擇TL431(U2、R5、R6、R7、R8、R9、C9)基準精度較高和無需調校;選擇穩壓管(Z1、RZ)基準精度較低、但成本更低,調校RZ可采用成批穩壓管分為幾檔,每檔穩壓管對應一個RZ。

thx202h中文資料匯總(thx202h引腳圖及功能_工作原理及應用電路)

  應用電路二:

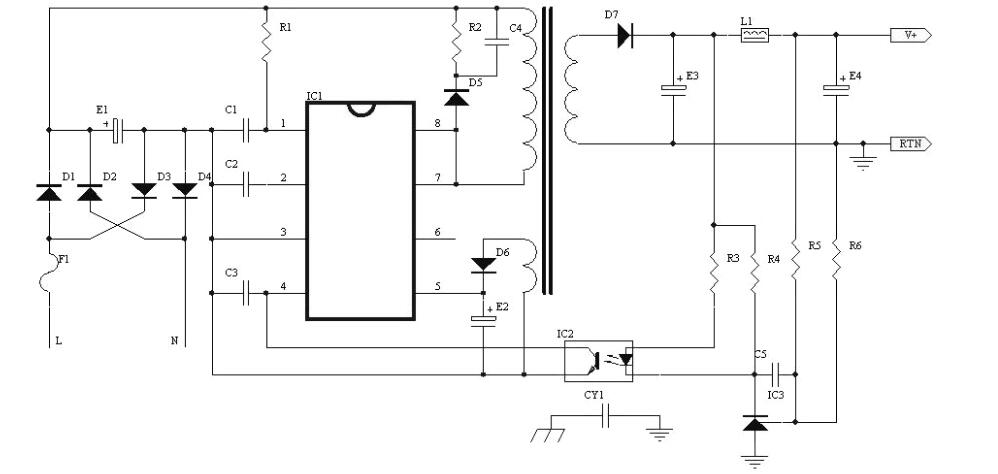

  利用THX202可以容易的實現一個反激開關電源的應用,其待機功耗低于(0.25W。THX202用于反激式變換器的典型應用如下圖所示:

thx202h中文資料匯總(thx202h引腳圖及功能_工作原理及應用電路)

  應用電路三:

  今天給大家介紹的是有獨立待機的DVD或機頂盒等電源;采用THX202H作待機電源,THX201作主電源。待機時,POWER低電平,光耦U3飽和使U1.FB、U1.TC和U1.OB低電平,主電源關閉,但U1由R4提供電源電流,U1為保持狀態;主電源工作時,POWER高電平,由于R4提供電源電流較小,U1.THX201的各種保護功能依然有效。由于待機電源要求輸出電流較小,因此無需采用光耦反饋電路就能使+5Vsb達到要求。

thx202h中文資料匯總(thx202h引腳圖及功能_工作原理及應用電路)

  thx202h相關文章:thx202h應用電路圖大全(四款電源電路/開關電源適配器/控制型開關電源)

  thx202h相關下載THX202H中文資料,pdf
