thx202h電參數
thx202h應用電路

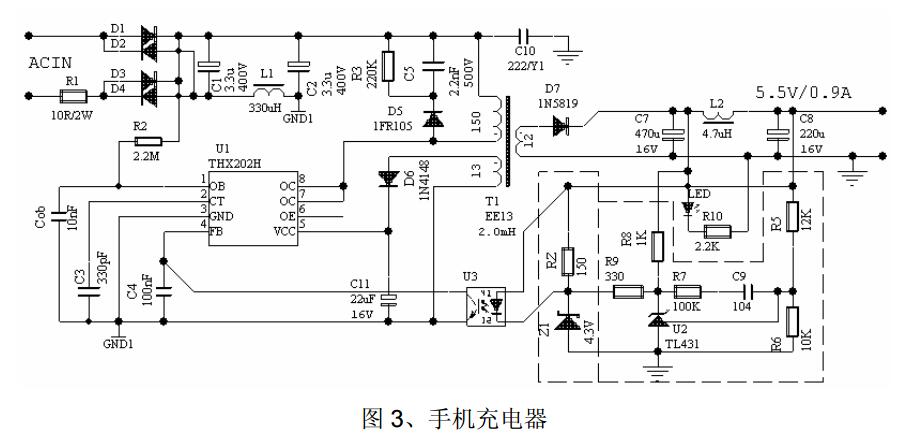

應用電路一：
反激式電流控制型開關電源設計，不連續電流工作模式；
電源啟動電流選擇0.5-2mA，功率管Q1放大倍數可按10計算，則啟動電阻（如圖3的R2）選擇應保證電源啟動時功率管基極電流為0.05-0.2mA，因此，可10倍減少啟動電阻的功耗，降低了待機功耗；
圖3中C3=330pF，最高工作頻率約66KHz；
開關變壓器（圖3的T1），參考繞組整流輸出4.8~9.2V（推薦6V）為THX202H提供工作電源；
開關變壓器初級峰值電流最大值為0.3A，在寬壓或110Vac、80V退磁電壓，則最大輸出功率可達5.5W以上；
THX202H的OC（7，8腳）高壓，而OE（6腳，測試用）無連接，因此可容易在PCB板THX202H的6、7腳間開分割槽來滿足安規要求；
盡管THX202有熱保護，但在需要較高輸出功率時，如不考慮THX202H的PCB板散熱，則可能會降低輸出功率和輸出電壓。
圖3，虛線內為兩組可選輸出電壓基準，選擇TL431（U2、R5、R6、R7、R8、R9、C9）基準精度較高和無需調校；選擇穩壓管（Z1、RZ）基準精度較低、但成本更低，調校RZ可采用成批穩壓管分為幾檔，每檔穩壓管對應一個RZ。
應用電路二：
利用THX202可以容易的實現一個反激開關電源的應用，其待機功耗低于（0.25W。THX202用于反激式變換器的典型應用如下圖所示：
應用電路三：

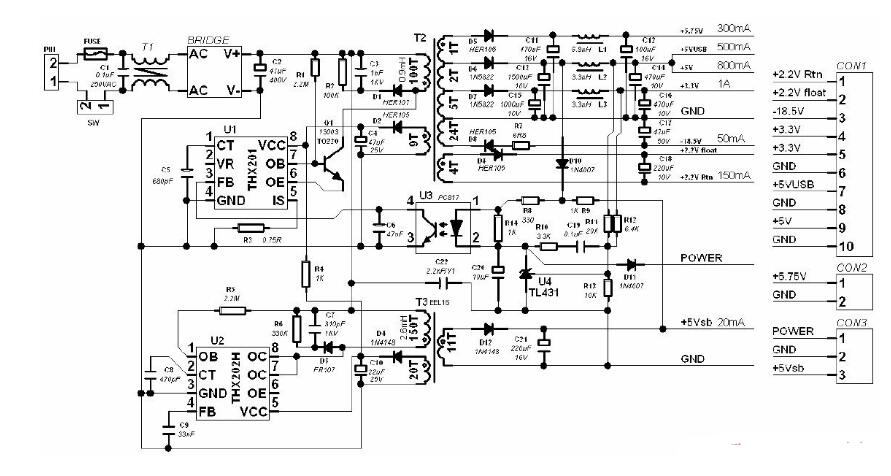

今天給大家介紹的是有獨立待機的DVD或機頂盒等電源；采用THX202H作待機電源，THX201作主電源。待機時，POWER低電平，光耦U3飽和使U1.FB、U1.TC和U1.OB低電平，主電源關閉，但U1由R4提供電源電流，U1為保持狀態；主電源工作時，POWER高電平，由于R4提供電源電流較小，U1.THX201的各種保護功能依然有效。由于待機電源要求輸出電流較小，因此無需采用光耦反饋電路就能使+5Vsb達到要求。
thx202h相關文章：thx202h應用電路圖大全（四款電源電路/開關電源適配器/控制型開關電源）
thx202h相關下載：THX202H中文資料，pdf
