電壓傳感器是一種將被測交流電壓、直流電壓、脈沖電壓轉換成按線性比例輸出直流電壓或直流電流并隔離輸出模擬信號或數字信號的裝置。

在電壓變送器的應用中，其控制精度和動態跟蹤性能起著關鍵的作用。通常情況下，諧波的檢測精度和動態響應速度是相互矛盾的，檢測精度的提高往往需要更多的歷史數據，這使得動態響應速度下降，此時，電流變送器會因?yàn)檩敵鲋C波電流與理想的補償諧波電流之間的時延而難以獲得較好的濾波效果；而動態響應的提高，往往是數據信息的提取量不夠，影響到檢測精度。這使得APF往往發生諧波補償量過補或欠補，同樣影響到紹興中儀電子的電流變送器的性能。為了保證電流變送器的高精度和高實時性，高性能的傳感器起著關鍵的作用。本文為大家?guī)?lái)了電壓傳感器的使用方法。

電壓傳感器怎么使用----電壓傳感器的安裝

（1）線路板插針焊接式安裝：既在線路板上做上線條，將傳感器焊接在線路板上，如同一個元件一樣。其優點是體積小﹑重量輕﹑節省空間﹑易于安裝。

（2）螺釘緊固型安裝：即將傳感器用螺釘擰在機箱底部或某個固定位置上，對外連接是各種不同的端子引線連接。其優點是牢固﹑方便﹑易于拆卸。

（3）導軌型安裝：既在傳感器的底部有標準的35mm寬的燕尾槽，可以卡式安裝。其優點是方便，具有通用性，適合于野外做業安裝。

電壓傳感器怎么使用----電壓傳感器的測量

（1）接觸式測量：既測量量須接入到傳感器中，傳感器是串入到原邊電路中的。電壓傳感器，部分小電流傳感器及5A變送器均為接觸式測量。

（2）非接觸式測量：既所要測量的量無須斷路，原邊電路穿過傳感器既可。

電壓傳感器怎么使用----電壓傳感器的應用計算

磁平衡式電壓傳感器應用時，是將被測電壓轉換成額定輸入電流進行測量的，需要加外接電阻。計算如下：

例：用KV50A/P電壓傳感器，測量220V電壓

因?yàn)椋篕V50A/P電壓傳感器的額定輸入電流Ii=10mA，原邊內阻Ri=430Ω現在要測量電壓Ui=220V，需要計算外接電阻R。

解：R=V/Ii-Ri=220V/10mA-430Ω=21.57KΩ

考慮到電阻的標準化，則選擇外接電阻R=22KΩ。

由此看來，在測量百伏以上的電壓時，工程上簡算的方法為R=Ui/Ii。但若考慮整個測量系統的精度誤差，則應按上述方法嚴格計算。

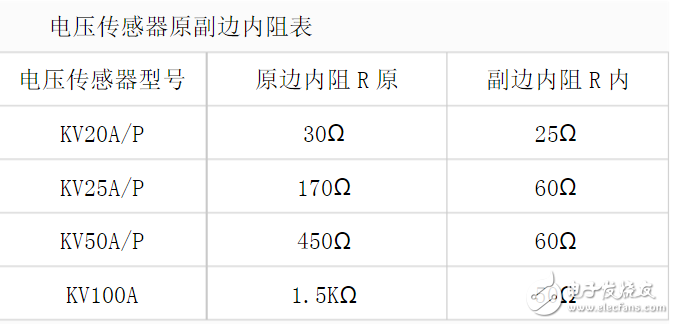

為了以上計算將電壓傳感器原、副邊內阻列于表下：

用戶根據使用情況，做些簡單的計算，以便傳感器處于最佳的工作狀態。

電壓傳感器怎么使用----電壓傳感器的選擇

1、指標要求

當要求交直流同時可測，測量精度要求較高，動態特性又要好時，這樣應選擇磁平衡式電流電壓傳感器。動態特性要求次之，并要求電壓輸出型的，經濟型的，可以選擇直測式電流傳感器。只測量交流，輸出為標準信號的，應選擇變送器類產品。

2、環境

當溫度有特殊需求時，比如軍級產品的溫度要求。在定貨時須特殊言明，單獨制作。在有強磁場干擾的環境中，使用傳感器要有屏蔽措施。

電壓傳感器怎么使用----使用霍爾傳感器的注意事項

（1）使用傳感器時，應先接通副邊電源，再接通原邊電流或電壓。

（2）測量電流時，最好用單根導線充滿模塊孔徑，以獲得最佳動態特性和靈敏度。

（3）測量電壓時，被測電壓應先串接限流電阻，在得到傳感器所規定的原邊電流后，再接入電壓傳感器原邊端子。

（4）模塊的最佳精度是在額定值下測得的。當被測電流低于額定值時，為了獲得較好的精度，原邊可以使用多匝，即：Ip*Np=額定安匝數。
