什么是空氣質量傳感器：

　　空氣質量傳感器主要應用于各種空氣凈化裝置和小家電產品，對酒精、香煙、氨氣、硫化物等各種污染源都有極高的靈敏度，產品響應時間快，工作穩定，價格便宜。

　　產品型號： 簡單介紹日本原裝進口半導體空氣品質傳感器廣泛應用于各種空氣凈化裝置和小家電產品。傳感器對酒精、香煙、氨氣、硫化物等各種污染源都有極高的靈敏度，產品響應時間快，工作穩定，價格便宜，非常適合大量應用。·

　　對VOCS和有氣味氣體有很高的靈敏度，如氨氣，酒精，硫化氫，甲苯，氫氣等·低功耗·對氣態的空氣污染有很高的靈敏度·長壽命，低價位·應用簡單性能指標：·量 程：1-100ppm·靈敏度： 0.15-0.45ppm典型應用：空氣清新機，換氣空調，空氣清新檢測儀。

　　空氣質量傳感器的工作原理：

　　空氣質量傳感器對酒精、香煙、氨氣、硫化物等各種污染源都有極高的靈敏度，產品響應時間快，工作穩定。
???????
??????? 下面小編給大家介紹一下空氣質量傳感器的原理。

　　傳統的波許L型汽油噴射系統及一些中檔車型采用這種葉片式空氣流量傳感器，如豐田CAMRY（佳美）小轎車、豐田PREVIA（大霸王）小客車、馬自達MPV多用途汽車等。由空氣流量計和電位計兩部分組成。空氣流量計在進氣通道內有一個可繞軸擺動的旋轉翼片（測量片），作用在軸上的卷簧可使測量片關閉進氣通路。

　　發動機工作時，進氣氣流經過空氣流量計推動測量片偏轉，使其開啟。測量片開啟角度的大小取決于進氣氣流對測量片的推力與測量片軸上卷簧彈力的平衡狀況。進氣量的大小由駕駛員操縱節氣門來改變。

　　進氣量愈大，氣流對測量片的推力愈大，測量片的開啟角度也就愈大。在測量片軸上連著一個電位計。電位計的滑動臂與測量片同軸同步轉動，把測量片開啟角度的變化（即進氣量的變化）轉換為電阻值的變化。電位計通過導線、連接器與ECU連接。ECU根據電位計電阻的變化量或作用在其上的電壓的變化量，測得發動機的進氣量。

　　在葉片式空氣流量傳感器內，通常還有一電動汽油泵開關。當發動機起動運轉時，測量片偏轉，該開關觸點閉合，電動汽油泵通電運轉；發動機熄火后，測量片在回轉至關閉位置的同時，使電動汽油泵開關斷開。此時，即使點火開關處于開啟位置，電動汽油泵也不工作。

　　流量傳感器內還有一個進氣溫度傳感器，用于測量進氣溫度，為進氣量作溫度補償。

　　FSM-A-002空氣質量傳感器原理：

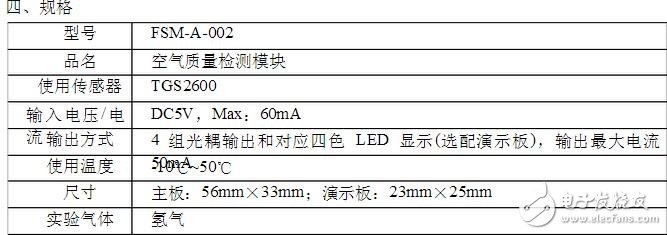

　　型號FSM-A-002品名空氣質量檢測模塊使用傳感器TGS2600輸入電壓/電流DC5V，Max：60mA輸出方式4組光耦輸出和對應四色LED顯示（選配演示板），輸出最大電流50mA使用溫度-10℃~50℃尺寸主板：56mm×33mm；

　　演示板：23mm×25mm

　　實驗氣體氫氣FSM-A-002型空氣質量檢測模塊使用

　　一、概述FSM-A-002型空氣質量檢測模塊，為使用TGS260傳感器作為檢測空氣質量的提供的一種快捷方便的檢測模塊，它可以節省對傳感器性能的了解，單片機開發等繁雜的工作。按廣泛應用在空氣質量檢測及控制領域。

　　根據空氣質量可輸出①空氣清潔、②輕度污染、③中度污染、④重度污染（四級）狀態，并可通過演示板（選配）對應的①綠色、②黃色、③橙色、④紅色（四級）狀態的顯示。

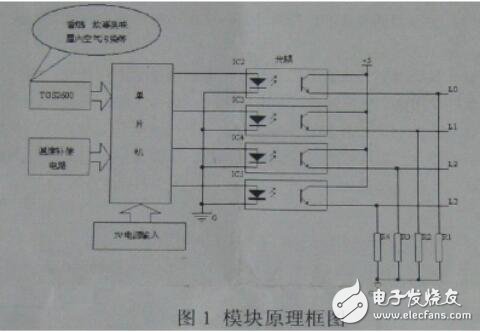

　　二、工作原理根據TGS2600傳感器對香煙、炊事的臭味等屋內的空氣污染進行檢測，通過單片機對傳感器、溫度等信號處理并判斷污染級別，對應污染等級產生高電平輸出，實現對空氣質量的檢測及控制的功能，見圖1

　　三、用途

　　本模塊能廣泛用于下述空氣質量檢測及自動控制領域：

　　●空氣清新機

　　●換氣扇

　　●其他

　　五、工作模式

　　●上電3分鐘

　　FSM-A-002MAIN運行指示燈閃亮，模塊處于TGS2600傳感器上電穩定階段，此階段并不進行信號的采集及空氣質量的判斷。

　　●正常運轉

　　模塊上電約3分鐘后，F(xiàn)SM-A-002MAIN運行指示燈常亮，模塊開始正常工作。將上電3分鐘后首次采集的傳感器值，作為清潔空氣的基準，進行污染級別判斷。每125ms采集一次傳感器信號，每1s將8次采集的平均值作為一次取樣送入單片機，進行空氣質量的污染判斷。

　　污染等級用下述4級表示，具體含義如下：

　　●基準值更新

　　為保持模塊的高靈敏度，每10分鐘更新一次清潔空氣基準。

　　●飽和運轉

　　在空氣污染狀態下，使室內的空氣清新有兩種方法：一種是室外的空氣通風，第二種是把室內污濁的空氣通過過濾裝置進行過濾。如采用第二種方法使室內的空氣清新，雖然能通過過濾器進行脫臭，但不能過濾污染空氣中的氫氣，傳感器仍對其進行檢測，此種情況下模塊對空氣質量的檢測并不能變?yōu)榍鍧崳@就稱為飽和狀態。

　　為避免飽和狀態時，模塊對空氣質量的判斷與實際人體感覺的不符合，在此狀態時軟件中加入附加判斷程序。在空氣質量輕度污染、中度污染、重度污染時，每3s進行一次飽和判斷，每3min進行一次飽和重置判斷，如在30min內每次飽和判斷條件均滿足，且每次飽和重置判斷條件均不滿足，就將此時采集的傳感器值，作為清潔空氣的基準，進行污染級別判斷。如在30min內，飽和判斷條件不滿足或飽和重置判斷條件滿足，則跳出飽和運轉模式。

　　六、外觀

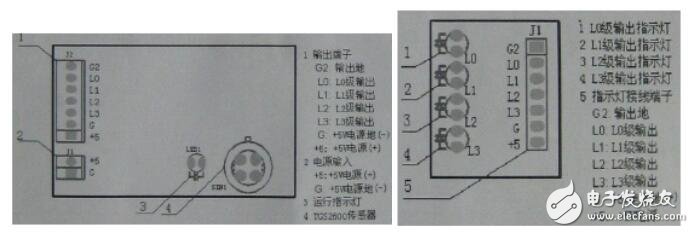

　　主板：外形尺寸：長×寬：56mm×33mm，見圖2主板外觀圖。

　　演示版（選配）：外形尺寸：長×寬：23mm×25mm，見圖3演示版外觀。

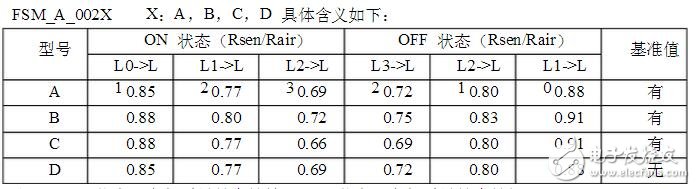

??????? 七、型號說明

?
