2 系統軟件設計

　　2．1 基于Keil Cx51的軟件設計思想

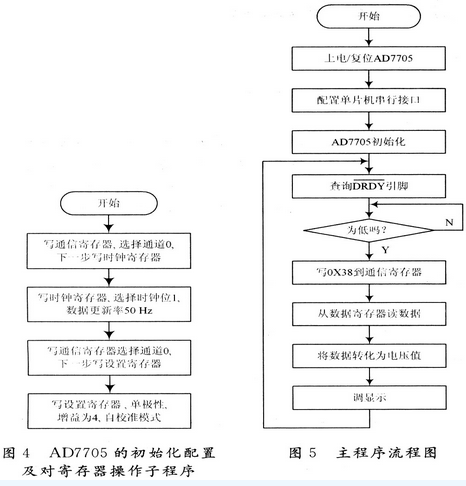

　　程序設計思想是首先上電／復位AD7705，配置AT89S51單片機的串行接口，然后將AD7705的通道1初始化，注意讀寫數據之前必須調用重新排序子程序。查詢DRDY引腳，如果為低電平，則讀通道數據寄存器，把數據轉化為電壓值，再調顯示子程序，調延時，做電壓轉換為功率值的數據處理。返回，繼續采集數據，查詢DRDY，顯示，直到結束。主程序流程圖如圖4所示。

　　2．2 AD7705的初始化配置及對寄存器操作子程序

　　在使用AD7705之前，首先要對所有寄存器進行設置和初始化。系統需確定AD7705芯片的主要參數具體設計：主時鐘取FCLK=2.457 6 MHz，輸入通道選擇單極性，數據更新速率為50 Hz。由于AD7705輸入基準電壓等于+5 V，輸入負端接地，正端最大輸入幅度+l_3 V，故增益可以選擇4。當參數設置完畢以后，寫入設置寄存器位MD1和MDO分別為0和1，完成系統自校準。在設置參數之前，首先對通信寄存器進行一次寫操作，以決定下一個是什么樣的寄存器和什么樣的操作內容，再進行下一步的參數寫入。與初始化以后，單片機就可以從模／數轉換器中讀數據，讀取數據之前必須確定數據寄存器的狀態。通過查詢DRDY引腳，如果DRDY引腳處于低電平，則數據已經轉換完成，可以讀取。AD7705的初始化配置及對寄存器操作程序流程圖如圖5所示。

　　A／D轉換器輸出的是16進制數據，需要轉換為電壓值輸出。

　　V=5．0（data-out／65 536．0）

　　得到的電壓值還得轉化為功率顯示。通過實驗在ND：YAG激光器上測量了不同激勵電流下的系統輸出電壓，并實測了經精密激光功率計LOGO檢測到的數據，得出兩者之間的線性關系為P=50V。

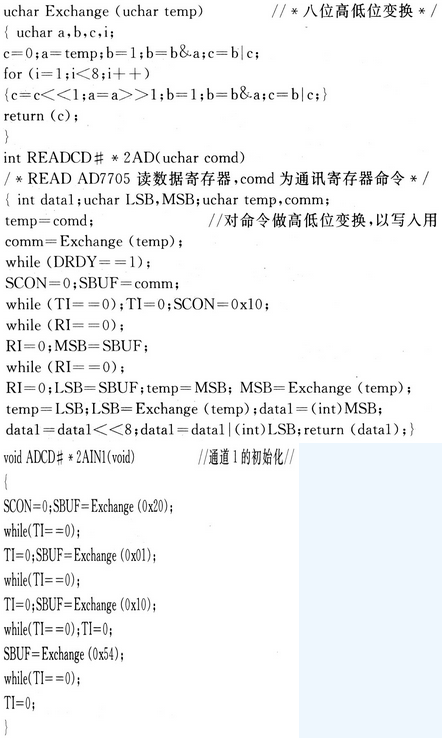

　　A／D轉換器的子程序如下：
