KJ008可控硅過零觸發器?????????????????????????????????????????????????????

?? KJ008可控硅過零觸發器能使雙向可控硅的開關過程在電源電壓為零或電流為零的瞬間進行觸發。這樣，負載的瞬態浪涌和射頻干擾最小，可控硅的使用壽命也可以提高。該電路可用于恒溫箱的溫度控制單相或三相交流電機和電器的無觸點開關、交流燈光閃爍等設備中作為零觸發用。電路內部有自生直流穩壓電源，可以直接接交流電網電壓使用。該電路具有零電壓觸發、零電流觸發、輸出電流大等功能特點。

一、電路工作原理：

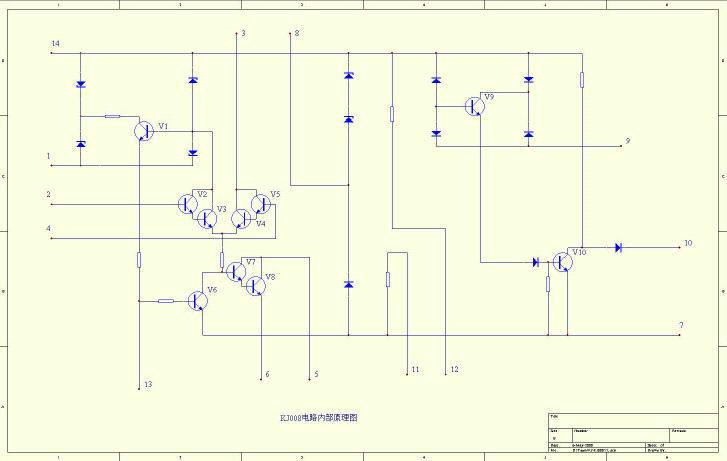

? ??KJ008電路在零壓應用時，同步電壓通過R2加到1和14端之間，V1進行過零檢測。V2~V5組成的差分比較器一端（4端）接基準電壓。當來自傳感器（2端）的電壓小于基準電壓時，V7、V8組成的輸出級在同步電源過零時發出出發脈沖。當2端的電壓大于基準電壓時輸出級截止，沒有觸發脈沖。KJ008電路在零電流觸發應用時，同步電壓取自可控硅陽極，通過檢測可控硅的工作情況來進行零電流觸發。當負載電流為零時（可控硅關閉）、同步電源通過負載、R2加到9和14端進行過零檢測，由10端輸出送至13端。當來自傳感器（2端）的電壓小于基準電壓（4端）時，輸出觸發脈沖。當來自傳感器的電壓大于基準電壓時，輸出無觸發沖。KJ008電路內部原理圖如下，同步電阻R2選擇按下式計算：

R2=（同步電壓/5）X1000 Ω

二、典型接線圖及各點波形：

??? 圖中的傳感元件可以是熱敏電阻、控制元件或開關信號。開信號為Ee/2-1，關信號電壓為Ee/2+1。熱敏電阻必須是負溫度系數。

三、封裝形式：

????該電路采用C?/FONT>14線白瓷和黑瓷兩種外殼封裝，外型尺寸按電子工業部部頒標準《半導體集成電路外型尺寸》SJ1100—76。

四、電參數

• 電源電壓：（1）自生直流電源電壓+12~+14V。

  ????????? （2）外接直流電源電壓+12~+16V。

• 電源電流≤mA.

• 零檢測輸入端最大峰電流：8mA。

• 輸出脈沖：

  （1）最大輸出能力：50mA（脈沖寬度400μs以?xún)?nèi)），可擴展。

  （2）輸出脈沖幅度≥13V。

  （3）輸出管反壓：BVCEO≥18V（測試條件Ie=100μA）。

• 輸入控制電壓靈敏度：100mV、300mV、500mV。

• 零電流檢測輸出幅度≥8V。

• 使用環境溫度為四級：C:0~70℃ R:-55~85℃

  E: -40~85℃ M:-55~125℃

  KJ007是KJ008的特例，該電路或者是零電壓觸發或者是零電流出發只能是其中之一。

  ? ?? ??

  ??
