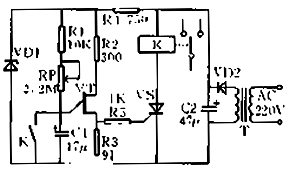

如圖是由單向可控硅組成的時間繼電器電路，主要由直流電源、延時觸發電路和主電路三部分組成。
220V電網電壓經T降壓、VD2整流、C2濾波及VDl穩壓后輸出約15V的直流電壓。
接通電源時，直流電壓經R1、RP向C1充電，經過一定延時時間后，C1上的電壓達到峰點電壓使單結晶體管VT導通，R3上形成的脈沖電壓觸發可控硅VS導通，繼電器K得電吸合、其觸點發生動作。
從電源接通到觸點動作所得的時間，即為時間繼電器的延時時間，其長短可由電位器RP調節。
K得電后、其常開觸點閉合，將電容C1短路、使其迅速放電，為下次充電延時作好準備；此外，繼電器K的觸點可控制電氣設備延時動作。
