一、Usb type c接口定義介紹
USB Type-C接口總計有24個針腳，可以正反插且傳輸速度快，接口沒有方向性，讓用戶在使用中避免出現插錯的情況。一般簡稱有type c、type-c等這些指的都是同一個產品。而USB3.0接口通常是9到11個，USB2.0只有4個針腳。針腳的增多并沒有導致Type-C接口體積變大，實際上它還縮小了體積（相對標準口來說），滿足了移動設備的需求。
二、USB3.1 type-c接口特性
特性1、全新接口設計，尺寸約8.4mm x 2.6mm，接口纖薄
特性2、功率輸出能力：標準線纜3A，接口5A
特性3、可用來傳輸DisplayPort訊號，支持4K UHD影像傳輸
特性4、可以提供最大100 的電力傳輸
特性5、更好的電磁干擾（EMI）和射頻干擾（RFI）緩解特性
特性6、支持正反兩面插入，可承受1萬次反復插拔
特性7、USB Power Delivery，可支持充電
特性8、最高數據傳輸速度達到10Gbps，基于USB3.1規范
三、USB Type-C接口的優點
優點1、配備Type-C連接器的標準規格連接線，可通過3A電流，同時還支持超出現有USB供電能力的「USBPD」，可以提供最大100W的電力;
優點2、DisplayPort交替模式，支持高達4K超高清（UHD）甚至8K的解析度。
優點3、最大數據傳輸速度達到10Gbps，也是USB3.1的標準，兼容USB2.0標準;
優點4、支持從正反兩面均可插入的「正反插」功能;

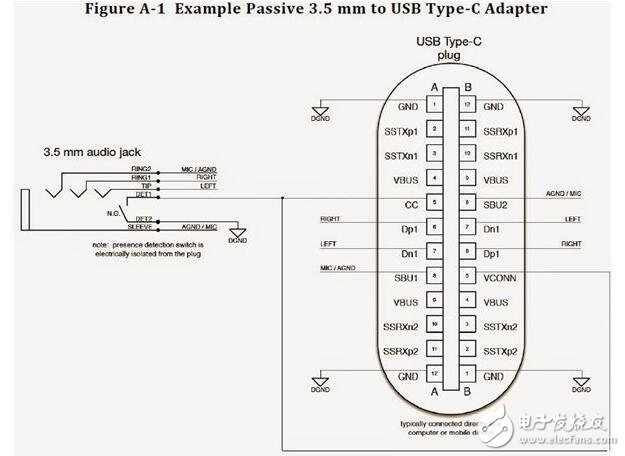

四、usb type-c接引腳定義
可以看到，數據傳輸主要有TX/RX兩組差分信號，CC1和CC2是兩個關鍵引腳，作用很多：
? 探測連接，區分正反面，區分DFP和UFP，也就是主從
? 配置Vbus，有USB Type-C和USB Power Delivery兩種模式
? 配置Vconn，當線纜里有芯片的時候，一個cc傳輸信號，一個cc變成供電Vconn
? 配置其他模式，如接音頻配件時，dp，pcie時
電源和地都有4個，這就是為什么可以支持到100W的原因。
不要看著USB Type-C好像能支持最高20V/5A，實際上這需要USB PD，而支持USB PD需要額外的pd芯片，所以不要以為是USB Type-C接口就可以支持到20V/5A。當然，以后應該會出現集成到一起的芯片。
輔助信號sub1和sub2（Side band use），在特定的一些傳輸模式時才用。
d+和d-是來兼容USB之前的標準的。
這里說一下，USB3.0只有一組RX/TX，速度是5Gb，USB Type-C為了保證正反都可以插就用了兩組，但實際上數據傳輸還是只用了一組RX/TX，速度就已經達到10Gb了。如果后面升級協議，兩組都傳的話就和DisplayPort一樣20Gb了。
五、usb type-c接口主要功能
1.快速理論上，USB-C端口的最高傳輸速率為每秒10Gb。但是蘋果表示新款MacBook的USB-C端口最高傳輸速率為5Gbps。最大輸出電壓為20伏，可以加快充電時間。 而USB-A型，到目前為止極限傳輸速率為5Gbps，輸出電壓為5伏。
2.多面手新MacBook的USB-C型端口能夠傳輸數據、進行充電也可以作為視頻輸出端口鏈接外部顯示設備。唯一的疑問是蘋果如何滿足想要同時做這三件事的用戶。
3.雙向不像老款USB端口，功率只能單向傳輸，USB-C型端口的功率傳輸是雙向的，這意味著它可以擁有兩種發送功率方式。所以，用戶不僅可以用筆記本為移動設備充電，也可以利用其它設備或移動電源為筆記本充電。
4.后向兼容USB-C可以與老的USB標準兼容，但用戶需要額外購買適配器才能完成兼容。蘋果公司表示不僅蘋果官方會出售適配器，第三方公司也可以授權生產。
六、usb type-c接工作流程

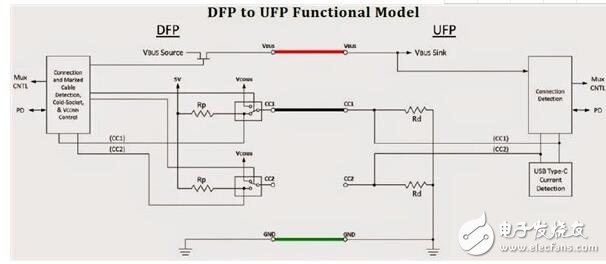

上圖DFP （Downstream Facing Port）也就是主，UFP （Upstream Facing Port）為從。除了DFP、UFP，還有個DRP （Dual Role port），DRP可以做DFP也可以做UFP。當DPR接到UFP，DRP轉化為DFP。當DRP接到DFP，DRP轉化為UFP。兩個DRP接在一起，這時就是任意一方為DFP，另一方為UFP。
在DFP的CC pin有上拉電阻Rp，在UFP有下拉電阻Rd。未連接時，DFP的VBUS是無輸出的。連接后，CC pin相連，DFP的CC pin會檢測到UFP的下拉電阻Rd，說明連接上了，DFP就打開Vbus電源開關，輸出電源給UFP。而哪個CC pin（CC1，CC2）檢測到下拉電阻就確定接口插入的方向，順便切換RX/TX。
電阻Rd=5.1k，電阻Rp為不確定的值，根據前面的圖看到USB Type-C有幾種供電模式，靠什么來甄別？ 就靠Rp的值，Rp的值不一樣，CC pin檢測到的電壓就不一樣，然后來控制DFP端執行哪種供電模式。
需要注意的是，上圖里畫了兩個CC，實際上在不含芯片的線纜里只有一根cc線。
含芯片的線纜也不是兩根cc線，而是一根cc，一根Vconn，用來給線纜里的芯片供電（3.3V或5V），這時就cc端沒有下拉電阻Rd，而是下拉電阻Ra，800-1200歐。
