　　DisplayPort在計算機行業中正在變得日益普及。它是一種免專利費的數字顯示接口標準，有替代模擬VGA的可能。隨著越來越多的計算機開始支持DisplayPort，顯示器、電視、投影儀和所有其他擁有DVI、HDMI、LVDS或VGA接口的外圍設備對DisplayPort接口的需求也在增長。

　　大多數現有的DVI和HDMI接口都是專門設計用于雙模式DisplayPort源的電平轉換電路。不過，雙通道DVI、LVDS和VGA接口均需要協議轉換。例如，對于VGA接口，視頻信號必須從高速數字信號轉換為低速模擬信號，這使得VGA接口成為一種非常復雜的設備。通常，協議轉換DisplayPort接口中的固件引擎掌管著這種轉換。

　　固件在協議轉換型DisplayPort接口中的作用

　　固件是驅動著協議轉換的芯片中的引擎。幾項重要的任務取決于由固件所實現的狀態機。當電纜接口插入到信號源時，只有經過幾個重要的步驟之后，視頻才能成功地傳輸?shù)健敖邮斩恕?或接收機)并正確顯示。固件掌管著以下幾件事情：

　　通過一種叫做HPD(熱插拔檢測)的信號和一種叫做AUX CH(備用信道)的邊帶信道，建立起與信號源的通信;

　　完成鏈路訓練;

　　在實際傳輸中，監測主鏈路中的錯誤;

　　從接收端讀取EDID信息，并傳遞給信號源;

　　轉換HPD信息，并將其返回信號源;

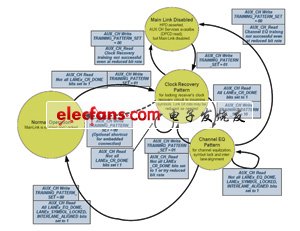

　　DisplayPort信號源內部有自己的狀態機，用于和接收端對話。電纜接口的固件必須正確地與信號源交互，以確保正確的操作。圖1所示的狀態圖用于在DisplayPort 1.1a規范中所推薦的鏈路訓練。注意，規范中給出的所有固件指南都只是推薦，而并不一定就是實施或?qū)崿F(xiàn)該功能的唯一途徑。提供圖像源的不同供應商會以自己的方式來實現這些細節，這就會造成互操作性問題。

?

　　圖1 DisplayPort 1.1a規范中推薦的鏈路訓練狀態機
