74ls245引腳圖
總線驅動器74LS244和74LS245經常用作三態數據緩沖
器，74LS244為單向三態數據緩沖器，而74LS245為雙向三態
數據緩沖器。單向的內部有8個三態驅動器，分成兩組，分別
由控制端 和2G 控制； 雙向的有16個三態驅動器，每個
方向8個。在控制端 有效時( 為低電平)，由DIR端控制
驅動方向：DIR為“1”時方向從左到右(輸出允許)，DIR為“0”

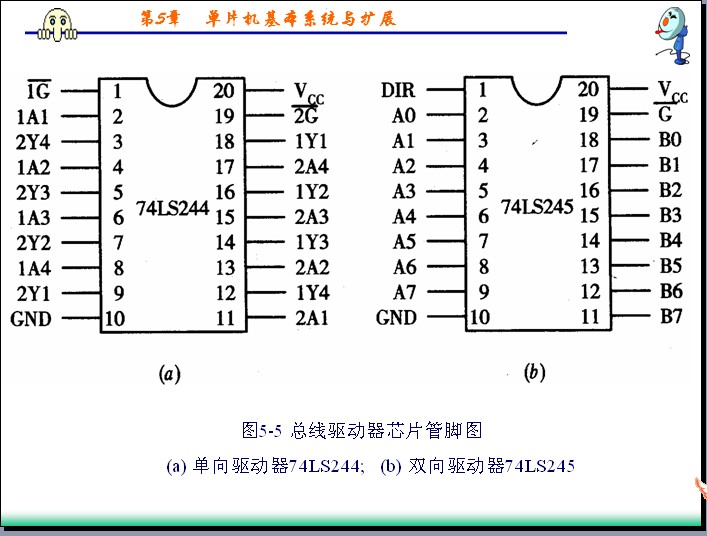

時方向從右到左(輸入允許)。74LS244和74LS245的引腳圖如
圖5-5所示。
