DAC0832引腳圖管腳圖及內部電路框圖

2007年12月19日 15:36 本站原創 作者：本站 用戶評論（0）
關鍵字：dac(191249)
DAC0832：DAC0832是采樣頻率為八位的D/A轉換器件。附圖是它的內部電路框圖和外部管腳圖。
    該芯片的特點如下所述。
    芯片內有兩級輸入寄存器，使之具備雙緩沖、單緩沖和直通三種輸入方式，以便適于各種電路的需要(如要求多路D/A異步輸入、同步轉換等)。
    D/A轉換結果采用電流形式輸出。若需要相應的模擬電壓信號，可通過一個高輸入阻抗的線性運算放大器實現。運放的反饋電阻可通過RFB端引用片內固有電阻，也可外接。
    該片邏輯輸入滿足TTL電壓電平范圍，可直接與TTL電路或微機電路相接。　

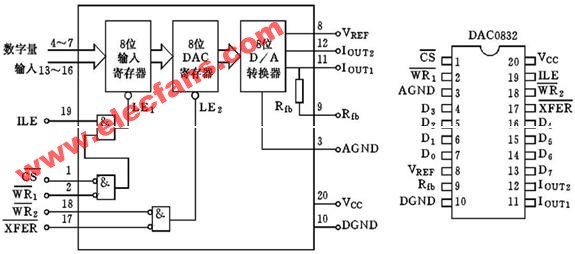

 DAC0832內部電路框圖及管腳圖
