光電二極管的作用
光電二極管的作用是進行光電BFQ591轉換，在光控、紅外遙控、光探測、光纖通信和光電耦合等方面有，“泛的應用。
光控

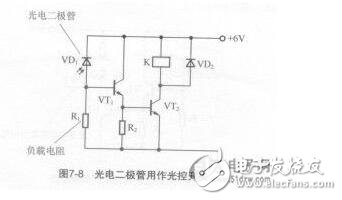

光電二極管可以用作光控開關，電路如圖7-8所示。無光照時，光電二極管VD，因接反向電壓而截止，晶體三極管VT．、VT2因無基極電流也截止，繼電器處于釋放狀態。當有光線照射到光電二極管VD．時，VD．從截止轉變?yōu)閷?dǎo)通，使VTi、VT2相繼導通，繼電器K吸合，接通被控電路。
光信號接收

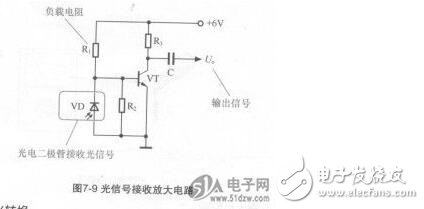

光電二極管可以用作接收光信號。圖7-9所示為光信號接收放大電路，光信號由光電二極管VD接收，經VT放大后通過耦合電容C輸出。
光轉換
光電二極管可以用作紅外光到可見光的轉換，電路如圖7-10所示，紅外光信號由光電二極管VD．接收，經晶體三極管VT．、VT：放大后，驅動發光二極管VD：發出可見光。
