對于電位器的認識：

　　電位器的主要參數除標稱阻值和額定功率外，還有阻值變化特性，它是指其阻值隨動臂的旋轉角度或滑動行程而變化的關系。常見的電位器阻值變化規律有直線式（X型）、指數式（Z型）、對數式（D型）三種。三種形式的電位器阻值隨活動觸點的旋轉角度變化的曲線如圖 （b）所示。圖中縱坐標表示當某一角度時的電阻實際數值與電位器總電阻值的百分?jǐn)?shù)，橫坐標是旋轉角與最大旋轉角的百分?jǐn)?shù)。

　　X型電位器的阻值變化與轉角成直線關系。也就是電阻體上導電物質的分布是均勻的，所以單位長度的阻值相等。它適用于一些要求均勻調節的場合，如分壓器、偏流調整等電路中。Z型電位器在開始轉動時，阻值變化較小而在轉角接近最大轉角一端時，阻值變化比較明顯。因?yàn)槿硕鷮ξ⑿〉穆曇羯杂性黾訒r(shí)，感覺很靈敏，但聲音大到某一值后，即使聲音功率有了較大的增加，人耳的感覺卻變化不大，這種電位器適合于音量控制電路，因?yàn)椴捎眠@種電位器進行音量控制，可獲得音量與電位器轉角近似于線性的關系。D型電位器的阻值變化與Z型正好相反，它在開始轉動時阻值變化很大，而在轉角接近最大值附近時，阻值變化就比較緩慢。D型電位器適用于音調控制等電路。

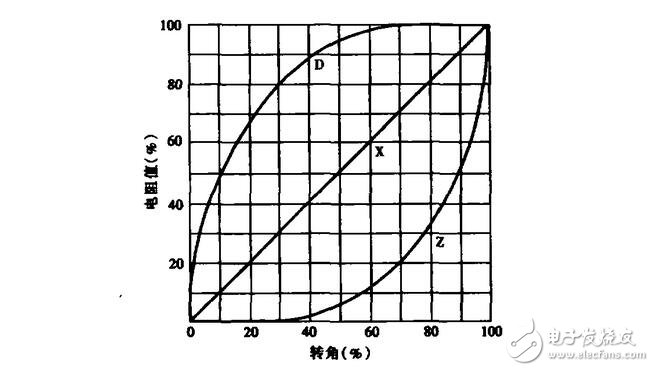

　　（b）阻值變化特性曲線

　　（MEMO） 電位器如有輕微接觸不良的，可用純酒精清洗碳膜片及動片觸點;電位器內如果碳膜磨損嚴重而接觸不良時，可將金屬劇觸點輕輕向里或向外彎曲一些，改變金屬刷在碳膜上的運動軌跡;如果電位器有一定片與碳膜間斷路（多為涂銀處開路），而另一定片又未用或與動片焊連在一起，這時交換兩定片的焊接位置，仍可正常使用。例如：電位器A定片與碳膜斷路，這時可焊下電位器A定片，換焊上B定片。如果是碳膜磨損，可用鉛筆在上面涂抹補充碳質，可維持使用。嚴重?fù)p壞或者條件允許則盡可能換新。

　　六腳電位器接線圖解：

　　六腳電位器，顧名思義，這種電位器就是帶有六個腳的電位器，這種電位器型號不多，但是應用卻也是廣泛的。常見可調電位器型號的分類很多，比如3266電位器產品介紹及技術參數、3296精密電位器封裝特性等都是之前接觸過得。在眾多電位器中我們就有一款熱銷的六腳電位器-鐵柄電位器WH148-2，下面我們就以電位器WH148-2為例子給大腳分析一下六腳電位器接法是什么的。

　　鐵柄電位器WH148-2，材質是鐵的，分圓柄跟半柄兩種;同時六腳電位器WH148-2還分環保和不環保的，當然價格也會略有不同。

　　六腳電位器WH148-2相關參數

　　六腳電位器WH148-2機械特征：

　　旋轉角度： 300°±5°

　　旋轉力矩： 20gf.cm~200gf.cm

　　止檔力矩： 5 kgf.cm Min

　　軸柄推拉承受強度： 6.0kgf.cm Min.

　　旋轉壽命：10000cycles

　　六腳電位器WH148-2電位器性能：

　　阻值范圍（Ohms） ： 1K~500K

　　阻值偏差： ±20%

　　阻值變化特征： B

　　最高使用電壓：AC150V

　　額定功率： 0.125W

　　轉動噪音： 《47MV

　　殘留阻值： Term.1-2 《20Ω

　　Term 2-3《20Ω

　　絕緣阻值： More than 100MΩ at DC500V

　　同步誤差：±3

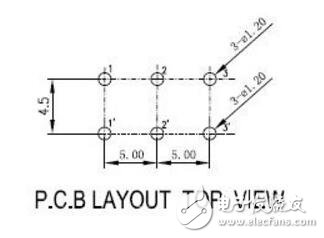

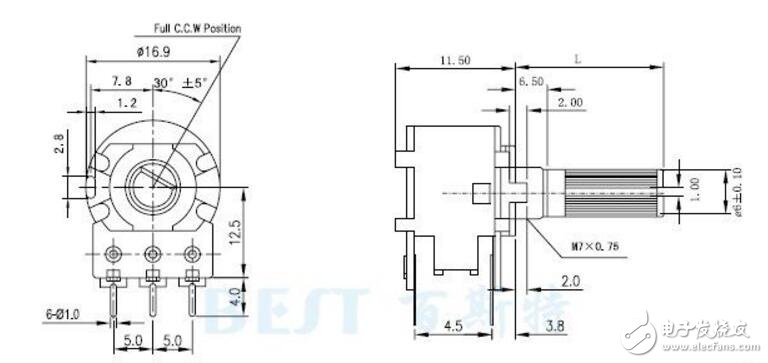

　　過以上參考圖紙及相關參數來理解六腳電位器接法，這樣更容易理解接受。

　　六腳電位器WH148-2接法：雖然是六個腳，但接線頭是3個端口，我們在這分別叫做A、B、C端，跟三腳電位器接法是一樣的，一般電路都具有正負對稱電源，也就是兩個端口了。

　　1、當六腳電位器中心觸頭C滑動到電位器A端時輸出對地電壓為+12V，當電位器中心觸頭C滑動到電位器B端時輸出對地電壓為-12V。單電源控制電位，輸出端C具有0-∞V的調節范圍。

　　2、音頻放大器用于音量控制的接法當六腳電位器中心觸頭C滑動到電位器A時音量最大，當六腳電位器中心觸頭C滑動到電位器B時音量最小，C點到B出現接觸不良的時候就會出現音量關不死的現象。
