本文首先介紹了干式變壓器的分類及性能特點，其次闡述了干式變壓器的參數及常見型號，最后從根據負荷性質選擇變壓器、根據使用環境選擇變壓器、根據用電負荷選擇變壓器等這三個方面介紹了如何選擇干式變壓器，具體的跟隨小編一起來了解一下。
什么是干式變壓器
干式變壓器廣泛用于局部照明、高層建筑 、機場，碼頭CNC機械設備等場所，簡單的說干式變壓器就是指鐵芯和繞組不浸漬在絕緣油中的變壓器。冷卻方式分為自然空氣冷卻（AN）和強迫空氣冷卻（AF）。自然空冷時，變壓器可在額定容量下長期連續運行。強迫風冷時，變壓器輸出容量可提高50%。適用于斷續過負荷運行，或應急事故過負荷運行；由于過負荷時負載損耗和阻抗電壓增幅較大，處于非經濟運行狀態，故不應使其處于長時間連續過負荷運行。
干式變壓器的分類
?。?）全封閉干式變壓器：置于無壓力的密封外殼內，通過內部空氣循環進行冷卻的變壓器。
?。?）封閉干式變壓器：置于通風的外殼內，通過外部空氣循環進行冷卻的變壓器。
?。?）非封閉干式變壓器：不帶防護外殼，通過空氣自然循環或強迫空氣循環進行冷卻的變壓器。
干式變壓器性能特點
1、高安全性：SG10變壓器無可燃性樹脂，在使用過程中不助燃，能阻燃，不會爆炸及釋放有毒氣體、不會對環境、其他設備和人體造成危害，對濕度、灰塵、污染不敏感；運行無局部放電及永無“龜裂”的可能。
2、高可靠性：高、低壓線圈均選用NOMEX絕緣材料、并經VPI真空加壓設備多次浸漬H級無溶劑浸漬漆，并多次高溫烘培固化。產品為H級（180℃），而主要絕緣材料是C級（220℃），過負荷能力強，有很好的抗短路能力。在通風良好的情況下，允許過載20%運行。
3、節能環保：產品壽命結束后，鋼、鐵等材料易回收；所有使用的NOMEX紙燃燒時不會釋放有毒物質；其他絕緣材料能降解、不污染環境；產品的損耗低、節能；噪音低、設計靈活。

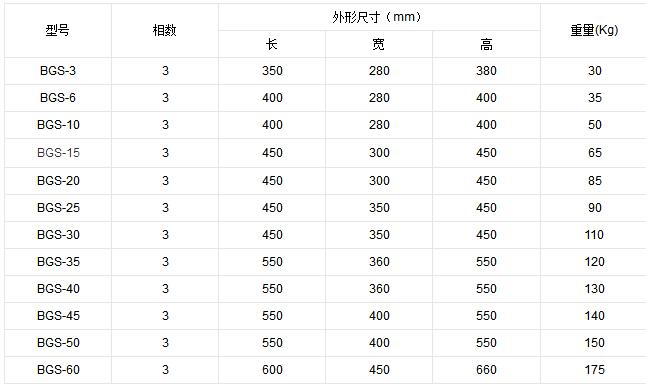

干式變壓器參數表
干式變壓器常見型號
1、從絕緣介質可分為SCB系列環氧樹脂澆注干式變壓器，絕緣材料為環氧樹脂。SGB系列H級絕緣非包封干式變壓器，絕緣材料為諾麥克紙杜邦漆。
2、從鐵芯材質分：硅鋼片鐵芯干式變壓器SCB，SGB系列。非晶合金鐵芯系列干式變壓器：SCBH、SGB系列。
3、從節能序列分：SCB9，SCB10，SCB11，SCB13，SCBH15，SGB9，SGB10，SGB11，SGB13，SGBH15系列等。
干式變壓器型號產品解答： 例如，（SCB10-1000KVA/0KV/0.4KV）：S的意思表示此變壓器為三相變壓器，如果S換成D則表示此變壓器為單相。C的意思表示此變壓器的繞組為樹脂澆注成形固體。B的意思是箔式繞組，如果是R則表示為纏繞式繞組，如果是L則表示為鋁繞組，如果是Z則表示為有載調壓（銅不標）。10的意示是設計序號，也叫技術序號。1000KVA則表示此臺變壓器的額定容量（1000千伏安）。10KV的意思是一次額定電壓，0.4KV意思是二次額定電壓。
干式變壓器產品型號字母排列順序及涵義
1、繞組藕合方式，涵義分：**（不標）；自藕（O表示）。
2、相數，涵義分：?jiǎn)蜗啵―）；三相（S）。
3、繞組外絕緣介質，涵義分；變壓器油（不標）；空氣（G）：氣體（Q）；成型固體澆注式（C）：包繞式（CR）：難燃液體（R）。
4、冷卻裝置種類，涵義分；自然循環冷卻裝置（不標）：風冷卻器（F）：水冷卻器（S）。
5、油循環方式，涵義：自然循環（不標）；強迫油循環（P）。
6、繞組數，涵義分；雙繞組（不標）；三繞組（S）；雙分裂繞組（F）。
7、調壓方式，涵義分；無勵磁調壓（不標）：有載調壓抑（Z）。
8、線圈導線材質，涵義分：銅（不標）；銅箔（B）；鋁（L）鋁箔（LB）。
9、鐵心材質，涵義；電工鋼片（不標）；非晶合金（H）。
10、特殊用途或特殊結構，涵義分；密封式（M）；串聯用（C）；起動用（Q）；防雷保護用（B）；調容用（T）；高阻抗（K）地面站牽引用（QY）；低噪音用（Z）；電纜引出（L）；隔離用（G）；電容補償用（RB）；油田動力照明用（Y）；廠用變壓器（CY）；全絕緣（J）；同步電機勵磁用（LC）。
