變壓器高壓強電流線圈驅動電路以及高頻功率電路參考

2017年06月27日 17:31 網絡整理 作者: 用戶評論(0
關鍵字:變壓器(135836)

  變壓器高壓電流線圈驅動電路

  采用MC34063的隔離高壓大電流變壓器初級線圈驅動電路

  圖1為采用MC34063芯片構成的隔離高壓大電流變壓器初級線圈驅動電路。當芯片內部的開關管導通時,MC34063的2腳將呈現高電平,外部P型三極管Q1截止,N型MOSFET管Q2導通。電流經變壓器初級線圈和Q2到地,初級線圈儲存能量。當內部開關管關斷時,MC34063的2腳為低電平,Q1導通,Q2截止,初級線圈回路斷開。能量耦合到變壓器的次級線圈。從變壓器的另一次級線圈對輸出電壓進行取樣,然后經分壓后送到MC34063的5腳可保證輸出電壓的穩定。該電路中次級主輸出端為浮地電源輸出,非常適合醫療等要求浮地的系統使用。

圖1為采用MC34063芯片構成的隔離高壓大電流變壓器初級線圈驅動電路。當芯片內部的開關管導通時,MC34063的2腳將呈現高電平,外部P型三極管Q1截止,N型MOSFET管Q2導通。電流經變壓器初級線圈和Q2到地,初級線圈儲存能量。當內部開關管關斷時,MC34063的2腳為低電平,Q1導通,Q2截止,初級線圈回路斷開。能量耦合到變壓器的次級線圈。

  非隔離、隔離在此指輸出信號是否和變壓器輸入部分相連。

  MC34063A在線電源計算器-Online Power calculation

  高頻功率電路

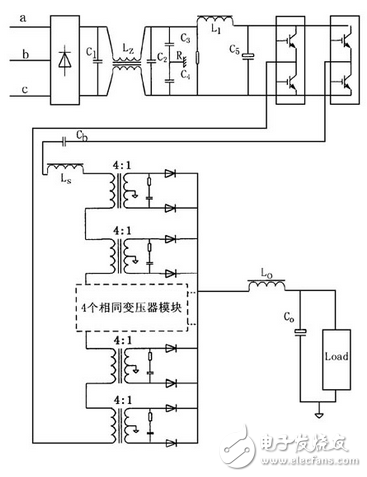

  這種變壓器是由8 個相同的小變壓器構成,變比均為4∶1 ,它們的初級串聯,而次級則采用并聯結構。該變壓器采用初級自冷和次級水冷相結合的冷卻方式,這樣考慮主要在于它們的熱損耗不同,而且可以大大簡化變壓器的制作工序。高頻功率變壓器電路:

圖1為采用MC34063芯片構成的隔離高壓大電流變壓器初級線圈驅動電路。當芯片內部的開關管導通時,MC34063的2腳將呈現高電平,外部P型三極管Q1截止,N型MOSFET管Q2導通。電流經變壓器初級線圈和Q2到地,初級線圈儲存能量。當內部開關管關斷時,MC34063的2腳為低電平,Q1導通,Q2截止,初級線圈回路斷開。能量耦合到變壓器的次級線圈。
