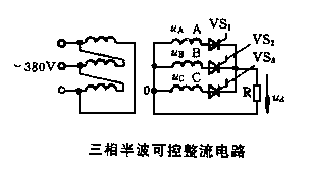

| 三相半波可控整流電路 |
| 整流變壓器副邊接成星形，有個公共零點，所以也叫三相零式電路。圖中，uA，uB，uC分別表示三相對 |
| 0點的相電壓 (u2p)，電源的三個相電壓分別通過VSl、VS2、VS3晶閘管向負載電阻R供給直流電流，改變觸發 |
| 脈沖的相位即可以獲得大小可調的直流電壓。 |
 |
 電阻性負載 |
| 對于VS1、VS2、VS3，只有在1、2、3點之后對應于該元件承受正向電壓期間來觸發脈沖，該晶閘管才能觸 |
| 發導通，1、2、3點是相鄰相電壓波形的交點，也是不可控整流的自然換相點。對三相可控整流而言，控制角 |
| α就是從自然換相點算起的。控制角0<α￡2π/3，導通角0<θ￡ 2π/3。晶閘管承受的最大正向電壓 |
 ，承受的最大反向電壓： |
 |
| 1） 當 0 ≤ α ≤ π/6 時 |
 |
 | |
 | ||
| 在一個周期內三相輪流導通，負載上得到脈動直流電壓Ud，其波形是連續的。電流波形與電壓波形相似， | ||
| 這時，每只晶閘管導通角為120°，負載上電壓平均值為： | ||
 | ||
| 2） 當 π/6 < α ≤ 5π/6 時 | ||
 |
 | |
 | ||
| .電感性負載 | ||
| 電感性負載由于電感的存在使得電流始終保持連續，所以每只晶閘管導通角為2π/3，輸出電壓的平均值為： | ||
 | ||
| 當α=π/2時， Ud =0， 因此三相半波整流電感負載時的控制角為0~ π/2。 | ||
| 正向承受的最大電壓為 |  | |
| 反向承受的最大電壓為 | | |
 |
? |
 |
 |
