美國賽靈思和Digital Media Professionals(DMP)針對2011年8月開始受理訂單的、配備DMP圖形處理IP內核的FPGA開發評估板，通過演示向《日經電子》介紹了其開發目的、具體信息及今后的產品拓展等。在今后的產品拓展方面，DMP表示“還將在28nm工藝的賽靈思最尖端FPGA上積極配備IP內核”(DMP的橫關)。目前正在探討在高端FPGA“Virtex-7”、中端FPGA“Kintex-7”及配備ARM內核的FPGA“Zynq”等產品上配備IP內核的技術開發事宜。

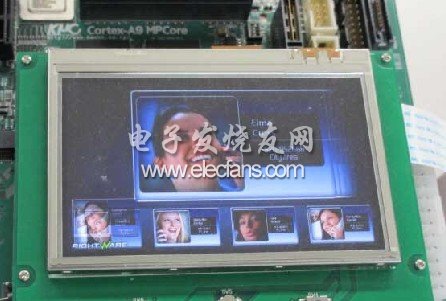

　　圖1：面向電視會議系統的演示(點擊放大)

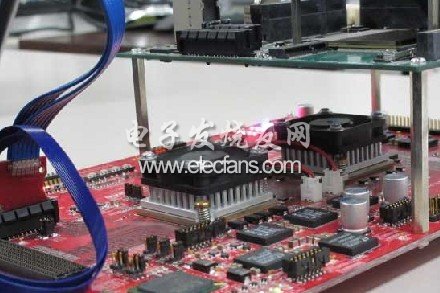

　　圖2：演示中使用的FPGA開發評估板(點擊放大)

　　已開始受理訂單的開發評估板共有兩種，分別是配備了得到大量采用的DMP三維(3D)圖形IP內核“PICA200 for FPGA”的“PICA200 for FPGA Virtex-6 Evaluation Kit”、配備二維(2D)矢量圖形IP內核“SMAPH-F for FPGA”的“SMAPH-F for FPGA Virtex-6 Evaluation Kit”。兩種開發評估板都配備了2個賽靈思的高端FPGA“Virtex-6”。分別是具有大規模、高速內部邏輯、大帶寬接口等特點的FPGA“Virtex-6 LX760T”以及具有多個高速串行IO的FPGA“Virtex-6 LX550T”。

　　之所以決定供應此次的開發評估板，是因?yàn)镈MP認為“受iPhone及iPad等的影響，近年來游戲機、車載電子產品、醫療器械、宇航設備及產業設備等領域開始要求液晶顯示更快速、更漂亮且產品易用性更高。也就是說，試制或量產FPGA時使用的產品，對通過多邊形繪圖實現3D和通過矢量圖形表現多彩2D的需求也在迅速提高”(DMP業務開發部長橫關亙)。采用此次的開發評估板，能夠快速開發出配備DMP圖形IP內核的SoC用FPGA樣機(功能驗證)和軟件等。

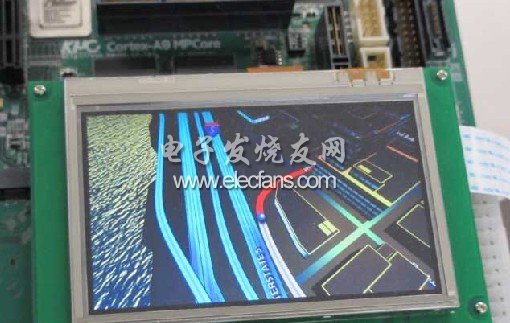

　　圖3：顯示車載導航儀地圖數據的演示(點擊放大)

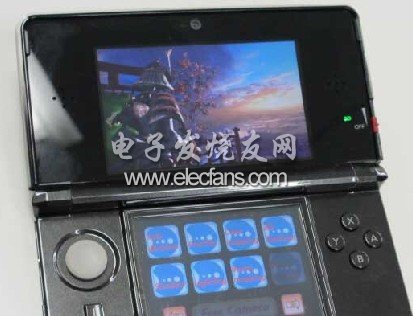

　　圖4：在任天堂3DS上配備了演示用應用軟件(點擊放大)

　　兩家公司使用此次的FPGA開發評估板進行了兩種演示。一種是面向電視會議系統等顯示照片縮略圖的演示(圖1、圖2)，另一種是顯示車載導航儀地圖數據的演示(圖3)。兩種演示均在FPGA開發評估板配備的Virtex-6 LX760T上安裝了3D圖形處理IP內核“SMAPH-S”，用FPGA來執行繪圖。FPGA在50MHz下運行。在這兩種演示中，繪圖都非常順利。此外，DMP還使用任天堂便攜式游戲機“任天堂3DS”配備的演示用應用軟件進行了演示，目的在于更清晰地展示圖形IP內核的繪圖性能等(圖4)。“在經任天堂允許后，我們?cè)谌翁焯?DS上安裝了演示用應用軟件”(DMP)。另外，任天堂3DS采用了DMP的PICA200。
