電源，作為計算機最基本的部件，以及計算機穩定與性能的基礎，已經走過了幾十載的歲月，幾十年的發展，雖然從外觀上看大同小異，但是電源的內部已經發生了很多實質性的變化，例如，接口種類、數量、線長/風扇尺寸/功率大小/電路板設計/靜音設計以及節能設計等都發生了很大變化。搞不明白電源的很多細節問題，是很多玩家頭疼的一件事。所謂“牽一發，而動全身” 如果電源的選擇失誤，輕則影響性能的發揮，中則影響系統穩定性，重則導致各類硬件提前老化，或者損壞。

　　玩明白了電源，才能給自己的愛機搭建一個堅實的基礎，省去日后一些不必要的麻煩。下面本文就帶你走進一個全方位立體化的電源世界。讓您再也不用為了電源而傷腦筋。

　　電源鼻祖 “AT”規范電源

　　說到AT電源規范，很多網友可能并不熟悉，AT規范與ATX規范一定不要混淆，后邊我們會單獨介紹大家最為熟知的ATX規范，而AT電源規范作為最早期的產品，現在已經很難見到。

　　AT電源

　　如同其他的早期產品，AT規范是由IBM提出來的，我們常說的386 486的老機器上，用的就是這種電源，該類型的電源，是伴隨著IBM的推出PC/AT機時所提出的，時間在上世紀90年代以前，當之無愧的的計算機開關電源的鼻祖。該類型提供+5V、-5V、+12V、-12V四組電壓，具備硬開關。用過386 486這類老機器的人都知道，當年開機需要撥動機箱后面一個開關，計算機才會供電。是的，這種電源，可以說非常機械，不可以軟件開關。隨著技術的發展，該類型電源現在已經完全淘汰。

　　里程碑式的“ATX”電源規范

　　1995年，Intel 推出了新的主板架構——ATX，隨之誕生的則是ATX規范的電源，時至今日，我們仍然在沿用這種制式的電源，只不過版本發生了變更。

　　ATX是英文AT Extend的縮寫，可以翻譯為AT擴展。與AT電源相比，主要是增加了+3.3V和+5V Standby兩路輸出和一個PS-ON信號，并且可以軟關機（AT需要關掉開關），輸出線改成一個20芯線給主板供電。

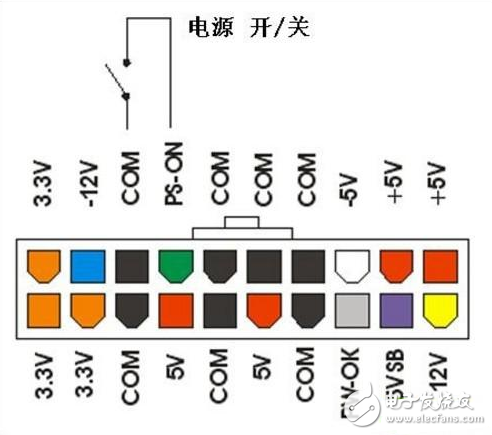

　　ATX 20Pin線路的定義

　　ATX總共經歷了不同的階段，分別為ATX1.01，ATX2.0，ATX2.01，ATX2.02，ATX2.03，ATX 12V（也稱ATX 2.04， ATX2.03后的電源，均以此版本為基礎更新，例如ATX2.2、ATX2.31，不過這個不在今天談論范圍內。

　　其實ATX發展到ATX 2.03，各個版本之間的差別其實都不大，甚至在ATX12V規范中，前期也在沿用這種20Pin芯線的主板供電方式。

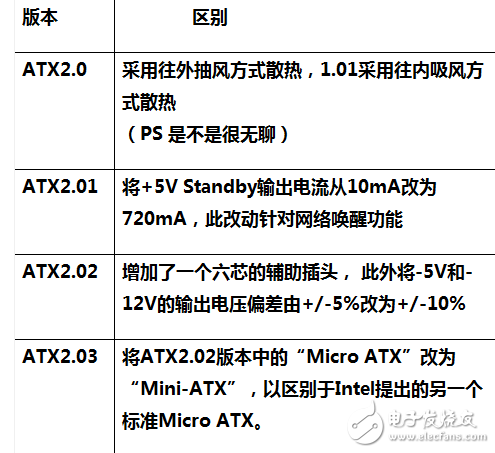

　　從上表可以看出，從ATX 1.01到ATX 2.03其實變化并不大，因為此時計算機的發展還沒有邁入PENTIUM4 階段，到了PENTIUM4階段以后，電腦的運算速度開始飛速發展，功耗也隨之上揚。這套靠著20PIN 芯線給主板上全部東西供電的ATX標準顯得越來越捉襟見肘，于是，歷史的車輪再次向前碾進。

　　千呼萬喚始出來 “ATX12V”規范

　　嚴格來說，ATX12V是規劃在ATX范圍內的，但是它的出現，代表著電腦的發展進入了“近代史”。 ATX12V也叫做ATX 2.04，但是它有一個別稱——P4電源。 也就是說，面對著高功耗的PENTIME4 ，ATX 12V應運而生。ATX 12V，顧名思義，加強了+12VDC端的電流輸出能力，并對+12V的電流輸出、涌浪電流峰值、濾波電容的容量、保護等做出了新的規定；新增加了P4電源連接線；加強了+5VSB的電流輸出能力；“串口”的供電概念，也在這時候具有了雛形。

　　增加的4PIN 12V CPU供電線路

　　ATX12V規范，其實也分出了很多版本，它們分別是ATX12V1.2、ATX12V1.3、ATX12V2.0、ATX12V2.2、ATX12V 2.3、ATX12V2.31。

　　從V1.2開始，ATX 12V不再提供-5V電壓輸出，因為此時ISA卡槽接口已經因為各種原因退出了歷史，也就不需要-5V輸出了。

　　ISA卡槽

　　從V1.3開始，增加了一個我們熟悉的接口，那就是SATA電源口。現在市面上的電源，仍然有此規范的。

　　而從V1.3到V2.0 ，由單路12V輸出改為雙路12V輸出。一路專門為CPU供電。主板供電接口由20針增加到24針，就是我們現在主流的24PIN芯線主板供電主線。多出的四針，2針是12V輸出，2針地線（再次強化12V對于主板的供電）。

　　V2.2版本則是沿用了V2.0的雙路12V設計，將最大輸出標準提升到450W，并且引入8PIN的供電標準，重新規劃了電路電流標準，提升了轉換效率。

　　8PIN供電口

　　V2.3版進一步改善CPU與顯卡能耗變化后的電流分配。

　　V2.31版進一步提升均衡負載、防輻射、無毒節能等特性，也是迄今的最高版本。

　　可見從ATX 12V V2.2開始，已經是我們近年來經常看見的一種規范，雙路12V，一路CPU供電，一路外圍設備供電。但是V2.3 以及V2.31的發布，預示著以后電源的發展將走上高轉換效率，以及綠色環保的方面。

　　電源風扇進化有講究

　　很多一路從DIY路走來的老鳥都會發現一個共性的問題，那就是近年來，電源的外觀、線材、引線方式、散熱方式等方面，都發生的巨大的變化，與以往都發生了巨大的變化。不得不說，隨著PC計算機技術的飛速發展，性能不斷進步之余，很多配件都走上了個性化的道路，加進去了許多YY的元素，動輒發光、炫彩，如果搭配一款透明或者半透明機箱，都會讓以往單調的主機大放異彩。

　　以前的電源，絕大多數以鍍鋅板為外殼材料；接線方面，廠商規定接頭的數目、種類直接焊死在內部主板上；散熱多以8CM 風扇為主，后期發展使用12CM的“大風車”風扇。

　　兩種不同散熱方式電源

　　其實，如果用我們今天的眼光來看，以前的這種電源是存在很多弊端的。就小編的經驗來看，這種鍍鋅板的鍍層大多不是很厚實，而且防腐朽的能力不怎么樣，裝機的時候，印上去的指紋，在后期都可能生銹，如果天氣潮濕，風扇網罩，外殼接口處都會生出銹跡。其次，這種“死”的電源線方式，不利于用戶根據自己的需求，自由的增加減少接口數目，而且冗余的線材，不僅給走線帶來麻煩，而且會影響機箱散熱風道的散熱效果。8CM的風扇聲音大，效率低，這都是現在來看的一些“硬傷”。

　　在這類似電源的發展過程中，出現了一些過度產品，它們擁有了蛇皮網包裹的線材，擁有了模塊化的接線方式，以及12CM的靜音風扇，有些還帶有PWM調速，或者手動設置風扇轉速。這些過度產品的問世，給電源發展帶來新的思路，慢慢這些技術發展成熟，廠商加之以絢麗的外觀，新型鍍層的外殼材料便成為了現在我們看見和使用的電源。如果說新電源的特點，小編歸結為：靜音，方便，高效。

　　高密度蛇皮網包裹的線材，讓走線更加方便，使得以前好似一團亂麻的導線變得整齊明朗。模塊化更是給了用戶更大的選擇空間，自由搭配各種接口的數目，非常方便。值得一提的是12CM風扇（以往也有類似設計，但大多定位高端），不僅僅是給電源帶來了高效率的散熱，而且將CPU，主板供電部位的余熱吸走，吹出機箱外面，是不得不說的電源發展上的點睛之筆，打破了機箱內部配件各自為營的設計狀況，給人一種整體，協調的舒適感。

　　現在電源的設計，可謂是給DIY玩家留出了充分的發揚個性的空間。

　　不得不說的電源參數

　　追女孩子需要懂她的心，玩轉電源也需要讀懂電源的各種技術參數。電源作為一個基礎的配件，保證電腦的穩定運行，它還是有很多參數的。從這些參數上，往往反映出電源的品質，而一些不良廠商，也容易在這上面做文章，下面就讓我們一起解析電源的“心”

　　1、不可不說的線徑問題

　　一塊電源用料好壞最直觀的標準就是線徑，電腦內部的電流其實是非常大的，12V的輸出電流，動輒就達到幾十安培，沒有優質的導線來作為電流的通道，不僅不能為硬件持續穩定的供給電力，還會導致安全隱患。一般來說，導線需要有18AWG，也就是說，橫截面積要有1.00mm2，當然越粗越好，有關AWG數值一般在導線絕緣外皮上有。

　　（AWG是American Wire Gauge的簡稱，單線導體是根據直徑、絞線是根據橫截面積來決定線號。）

　　注意圖中20AWG標示

　　2、擦亮雙眼看功率

　　電源的功率可分為：額定功率、最大功率和峰值功率。但是只有額定功率和最大功率才有實際意義。

　　額定功率：環境溫度在-5~50度之間，輸入電壓在180V~264V之間，電源能長時間穩定輸出的功率。

　　最大功率：在常溫下，輸入電壓在200V~240V之間，電源可以長時間穩定輸出的功率，最大功率一般比額定功率大15%左右。

　　峰值功率：電源在極短時間內能達到的最大功率，時間僅能維持幾秒至30秒之間。峰值功率與使用環境與條件有關系，不是一個確定值，但峰值功率可以很大，極容易誤導用戶，并不具備什么參考價值。

　　一般我們所說的電源XXX W，大多都指的額定功率，但是有極少數坑爹行為會將最大功率，甚至峰值功率作為噱頭喊出來，擦亮雙眼顯得尤為重要。

　　參數實標

　　3、我們天天看的PFC 究竟是什么！

　　PFC的英文全稱為“Power Factor Correction”，意思是“功率因數校正”，功率因數指的是有效功率與總耗電量（視在功率）之間的關系，也就是有效功率除以總耗電量（視在功率）的比值。 基本上功率因素可以衡量電力被有效利用的程度，當功率因素值越大，代表其電力利用率越高。

　　通俗的說，PFC電路就是提升電源效率的一個電路，分為被動PFC和主動PFC 兩種。

　　被動式PFC一般分“電感補償式”和“填谷電路式（Valley Fill Circuit）”，這兩種被動PFC電路都有一個不足，就是功率因數只能達到最高0.9，但是成本較低。識別它也很容易，就是電源內部往往有一坨鐵，其實它不是變壓器，而是被動PFC。

　　被動式PFC

　　而相對而言，主動PFC因為是有專門IC控制的電路，所以功率因數通常可達98%以上。

　　主動式PFC

　　4、你所不知的EMI

　　EMI就是我們所說的電磁干擾，現在電源的功率越來越高，內部強電流必然產生強大的電磁干擾，一款好的電源，為了保證輸出的穩定性，就需要EMI濾波電路的幫助，高端電源已經存在了二級EMI電路。

　　典型的二級EMI電路

　　5、80PLUS標準

　　80PLUS作為一個轉換效率的標示早就為大眾所知，但是80PLUS的各種標示的所標示的具體能源效率，您是否了解呢？

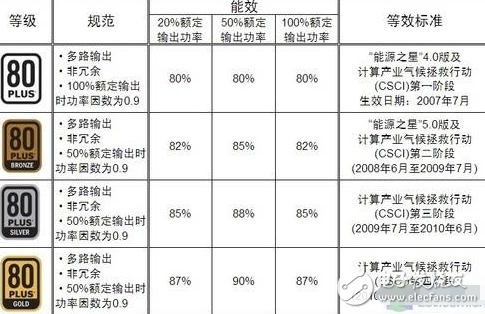

　　80PLUS標準

　　每一張裝機單上，機箱電源大多在最后一項，當您充分考慮了整體平臺的配置后，就應當考慮下電源的選擇了。首先，功率上，盡量不要“吃死”，留出幾十瓦到上百瓦的空間，可以保證系統的穩定運行。其次，盡量選擇高版本的ATX 12V規范，盡管每次升級的改動甚微，但是進步總歸是進步，您說呢？最后則要“眼觀六路耳聽八方”對于列入選擇范圍的電源的做工、用料做到心中有數。
