近年來，彩色PDP技術不斷取得進步，采用彩色PDP的大型壁掛式電視、HDTV和適用于多媒體顯示的大型顯示設備都已接近完成。1995年以來，世界各大廠商相繼建線投產各種類型的彩色PDP。這些成績的取得，不僅僅歸功于彩色PDP顯示屏本身的開發成功及生產技術的建立，更重要的應當歸功于驅動集成電路技術的發展。對于一個性能良好的PDP彩色電視來說，其驅動集成電路系統占總成本的70～80%。

　　彩色PDP顯示屏按其結構的不同可分為兩種類型，即交流型彩色PDP和直流型彩色PDP（AC型和DC型）。按驅動方式又可分為行順序制驅動方式和存儲驅動方式兩種。

　　彩色PDP是主動發光器件，其亮度與各個像素的發光時間成正比。一般情況下，在進行矩陣平面的行順序驅動時，隨著掃描線數據的增加，其亮度會下降。因此，不管是AC或DC彩色PDP，都采用存儲式驅動來增加實際的發光時間，從而實現高亮度。

　　存儲式驅動方式基本上由寫入、發光維持和擦除三個周期組成，驅動集成電路的作用是給彩色PDP施加定時的、周期性的脈沖電壓和電流。

　　為此，彩色PDP的驅動集成電路有兩組：第一組是處理顯示數據的尋址驅動器，也叫列驅動器；第二組是負責寫入時掃描和維持放電的掃描驅動器，也叫行驅動器。

　　本文著重介紹SN、μPD系列彩色等離子體顯示板的幾種驅動集成電路，同時，也將介紹三電及結構的驅動電路。

　　1 彩色PDP驅動集成電路結構及性能

　　1.1 結構特性

　　圖1為彩色PDP驅動集成電路的基本結構。

? ? ? ?通常將驅動器內部結構分為兩部分：一是邏輯電路，用于控制顯示屏信號和處理顯示數據；二是驅動電路，用于將信號電平移位和對顯示屏施加發光所需的脈沖。尤其是驅動部分，要使彩色PDP進行氣體放電，必須提供高電壓，所以這種結構需要特殊的集成電路工藝技術，這一點和一般的邏輯集成電路不同，具體的特殊性能如下：

　　●高耐壓輸出

　　彩色PDP驅動器的耐高壓輸出能力是其最重要而且是最基本的性能，這完全是由彩色PDP本身的結構特性所決定的。因此，要求彩色PDP的制造者和半導體集成電路的制造者必須建立緊密合作的關系，以便共同開發彩色PDP的驅動集成電路。

　　目前的驅動器已能確保彩色PDP的需求。隨著彩色PDP本身結構的改善，所需的驅動電壓會下降，同時，驅動器的開發也在向著最優化的方向發展。

　　以AC-PDP為例，尋址驅動的輸出耐壓為60～100V，輸出電路同步源和漏電流都在10～30mA之間，掃描驅動器的輸出耐壓為150～200V，輸出源、漏電流均為200～400mA，其輸出電流大都取決于所采用的顯示屏的尺寸以及所驅動的顯示屏電極上所施加的切換脈沖。

　　●邏輯部分

　　驅動器的邏輯部分的性能通常用移位寄存器（將串行信號變換為并行信號的電路）的最大時鐘工作頻率fmax來表示。在CMOS邏輯電路中，柵極長度（L）越小，fmax越大，因此，集成電路芯片的面積和電路的功耗越小越有利。

　　目前，實用的驅動器邏輯部分的柵極長度L為1.0～2.5μm，fmax為20～36MHz。這樣的速度，對于HDTV和高精度的數據顯示所必要的尋址驅動器而言，完全可以滿足其數據移位的要求。

　　●彩色PDP驅動集成電路的功耗

　　為了有效地發揮平面顯示彩色PDP的特性，設計時應將與顯示無關的其它電子元器件的功耗設計得盡可能小。因為驅動器本身的功耗會給整個彩色PDP的顯示性能帶來影響。

　　彩色PDP的電流部分的功耗大致分為三部分：（1）邏輯部分；（2）電平移位寄存器；（3）高壓驅動部分。這三部分都應降低功耗。正常情況下，邏輯部分功耗在20mW以下（高耐壓64路輸出啟動顯示板），電平移位寄存器部分應在200mW以下。至于因顯示屏電容部分的充放電而產生的高壓驅動電路的無效功耗，目前利用功率分散驅動方式（采用電流開關電路等）已經能夠在100腳塑料封裝的自然散熱條件下滿足彩色PDP的顯示需求。

　　●串擾現象

　　高耐壓CMOS驅動集成電路在系統中常常會出現相互串擾的現象。如圖2所示，彩色PDP屏包括高壓在內一共有四組以上的電源系統。只要驅動電路使它們工作，就會產生很大的串擾噪聲，在系統間造成相互影響。此外，作為驅動區負載的彩色PDP顯示屏，在放電時和非放電時的狀態也截然不同，這也助長了串擾現象的發生。

　　為了克服串擾現象，彩色PDP的驅動集成電路在設計和工藝上比普通的集成電路采取了更為嚴格的控制措施。例如，在開發集成驅動電路的同時開發特殊的耐高壓工藝，對于集成電路上的元器件結構設計和電路布局等，也都給予了特殊地注意。另外，還要盡可能地抑制集成電路內的電容，切斷可能產生半導體開關元件作用的總線等。

　　●功率回收

　　在彩色PDP的驅動過程中，需要盡可能地減少對發光無用的功耗。除了放電能量向發光能量轉換產生的損耗外，無效功率主要來自電極的電阻部分和電容的充放電。上述兩種寄生負載——電阻分量和電容分量的值是顯示器本身固有結構所決定的。從驅動器方面來改善電阻分量是不可能的。但是，對于電容充放電的電能，驅動器可以設法回收一部分，這樣，可以在驅動器內部設計功率回收電路，但要求在進行回收時，驅動集成電路本身不能產生寄生負載。

　　●電源順序

　　在彩色PDP系統中，一共有四組以上的電源（其中包括高壓電源）共處在一個系統之中，電源依照規定時刻同步工作。在系統設計時，對于電源接通的順序以及發生錯誤工作時的保護等問題都要予以仔細地考慮。尤其是直接與彩色PDP顯示屏相連接的驅動器，如果發生錯誤動作，則不僅會破壞集成電路本身，甚至會毀壞顯示屏以致整個系統。因此，驅動器應當具備故障保護功能以及順序斷開電源的功能。

　　1.2 PDP驅動集成電路

　　a.尋址驅動集成電路SN755831

　　圖3給出尋址驅動集成電路SN755831的內部功能方框圖，表1為其技術參數。

　　該驅動器具有64個端口，三態，最大耐壓160V輸出，其邏輯電路全部由5V CMOS器件構成，可以直接輸入來自彩色PDP信號處理系統的數據。

　　另外，利用集成電路的內部控制可消除高壓開關時的穿透電流；SN755831利用TSC端子可以完成輸出的高阻抗模式。由于采用了介質分離工藝，從而使SN755831內部的輸出嵌位二極管可避免串擾現象。

　　b.掃描驅動器SN755834

　　圖4是最大耐壓為210V的64端口掃描驅動器SN755834的內部方塊圖，表2為其主要參數。作為掃描驅動器，其輸出耐壓足以驅動100cm級的顯示屏。另外，SN75834具有200mA漏線電流能力以及400mA的輸出電流二極管。

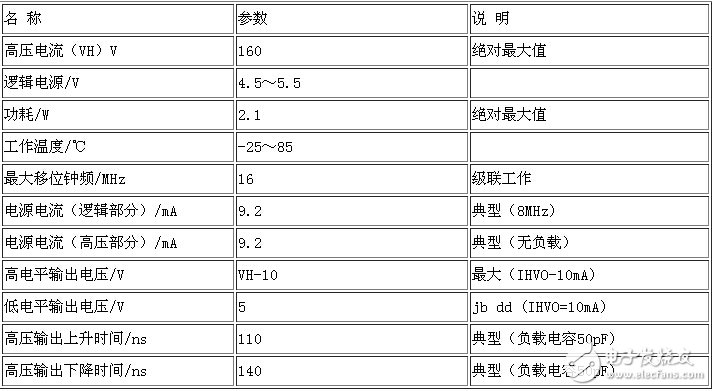

　　表1 SN755831的技術參數

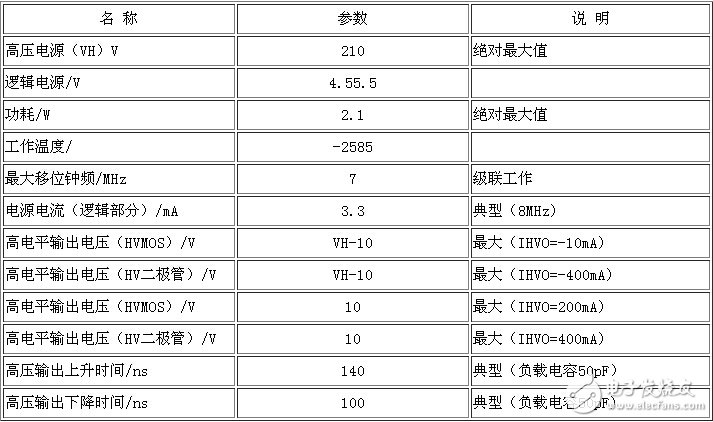

　　表2 掃描驅動器SN755834的要參數

　　SN755834的自身功耗非常低，在100腳塑料封裝的條件下，完全可以驅動處于自然冷卻狀態下的彩色PDP顯示屏。
