　　分析了銀行原有自動柜員機監控的方式和原理。對ATM的監控方式、配置做了基本的描述，并對銀行為提升ATM安防管理水平，而采取的監控聯網措施和功能性做了分析。對現有ATM監控系統出現的主要問題、存在的缺點和目前我國ATM安保管理問題的嚴重性做了詳細說明。文中介紹了圖像識別技術在ATM監控系統中的應用，以及在ATM監控中所起到的各項功能。并對由于設備能力、現場環境等客觀因素所造成的圖像識別技術，在相關應用上的不足和需要克服的問題做了分析。

　　1 國內銀行ATM的發展

　　由于ATM(Automatic Teller Machine，以下簡稱ATM)在銀行業務中特殊的作用，到2007年底前，我國ATM保有量就迅速上升到約13.8萬臺，其中銀聯聯網ATM約12.3萬臺。在中國ATM銷售市場上，中國工商銀行、中國農業銀行、中國銀行、中國建設銀行、交通銀行、中國郵政儲蓄銀行等6家主要銀行的ATM市場份額，約占中國ATM市場總量的85%。但是從每百萬人口擁有的ATM數量指標來看，中國ATM需求缺口依然很大。2006年，中國每百萬人口擁有ATM數量?jī)H為73臺，城市每百萬人口擁有ATM數量為273臺，遠低于保有量居世界前20位國家1 150臺的平均水平。至2009年，我國ATM機保有量已經達到18.4萬臺，平均年增長率達20%以上，僅次于美國、日本、巴西，居世界第4位，按照目前的增長速度，有專家預測，到2011年，我國的ATM機保有量將超過巴西，躍居世界第3。

　　2 銀行ATM現有的監控方式

　　目前國內銀行ATM機的監控方式主要由于區域經濟狀況差異、安防建設標準等要求的不同，即使是同一家銀行在不同地域的安防建設理念各不相同，其主要的監控方式主要有以下3種。

　　2.1 將ATM納入整個網點監控

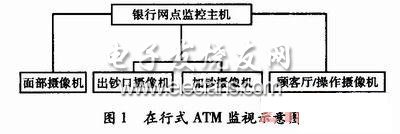

　　該類方式主要用于在行式的ATM監控。在行式的ATM機的安裝方式有穿墻式、大堂式安裝。穿墻式ATM由于具有獨立且物防等級高的加鈔間，因此這類ATM機安裝方式在攝像機布線上具有靈活的方式，這些ATM機器通常安裝在統一的房間內，具有客戶區和加鈔區。每臺攝像機除了安裝基本監控要求的攝像機，同時在ATM顧客廳需要安裝有1—2只全景攝像機以對射的方式監控大廳，如圖1所示。

?

　　2.2 獨立ATM監控的方式

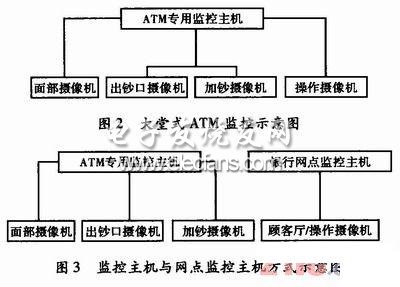

　　這種方式用于大堂式的ATM機型的監控，由于該類ATM機受所安裝位置的限制，往往將硬盤錄像機小型化后與ATM同時安裝在燈箱體內的一個設備箱內，由于所有設備線路的布設基本是在ATM機及其附屬設備內部，因其安裝靈活度大，可以較好地滿足不僅大堂式ATM的安裝，也適用于穿墻式ATM機器的安裝，如圖2所示。大堂式ATM還有采用專用監控主機與網點監控主機各付其責的監控方式，如圖3所示。

?

　　2.3 ATM視頻監控聯網

　　隨著產品技術的發展，監控設備的網絡功能、視頻壓縮技術不斷地成熟和提高，特別是基于MPEG4和H.264壓縮技術應用，CIF(352× 288)畫質的網絡帶寬在保證清晰度不變的前提下，每路碼流可低至384 kbit·s-1，甚至更低，這樣基于帶寬不高的銀行專網或者VPDN網絡的遠程視頻監控聯網，也在全國各大銀行和商業銀行大規模的建設并投入使用，這些監控中心改變了銀行針對ATM防范的方式，由原有被動變?yōu)榘胫鲃?dòng)方式，將原有的事后應對變成了事中和事后同時應對，通過對圖像的遠程實時監控，中心值班員對ATM現場環境的監控實現人工主動的預警。

　　3 圖片差異檢測方式

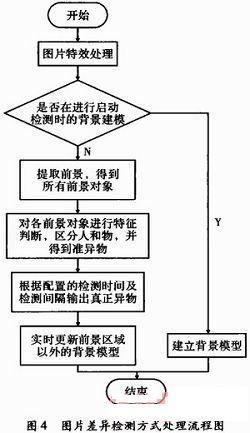

　　首先進行背景建模、前景提取。利用數學統計模型，把眾多圖片的統計信息保存到模型中，再用當前圖片和該模型比較，提取出可能存在異物的地方。該方法的背景可以達到幾個小時甚至一天的圖片的統計值，增強了檢測功能對各種環境的適應性，大大降低了誤報，也降低了光線的影響，同時在在背景建模、前景提取方法的基礎上又加入一些物體特征判斷，可降低誤報，提高檢測的準確率，檢測流程如圖4所示。

?
