Hi-Fi耳機放大電路與Qsurround、BBE(高保真耳機)

高保真耳機所具有的寬頻率響應和低失真是臺式Hi-Fi音響所不能比擬的，特別是一些名牌耳機，即使是一些極品音箱也不能與之相提并論。

用高保真耳機來聽音樂，是其解析力高，無需過于復雜的配置，花費不大便可獲得數倍身價于它的臺式音響組合的重放水平，同時用之極方便，聽賞效果不受時間、環境的影響，即使三更半夜“開飛機大炮轟炸”也不用擔心影響他人。高保真耳機聲場平衡，細節層次清晰，動態充足，特別是在對中高頻的重放，有著清麗甜美而溫暖真實的音色。

耳機為什么好？一是音色純凈真實。發燒友們都知道耳機的發音單元不需要較大功率，從音源出來的信號無需經過如同傳統音響系統那樣一級一級的放大電路，從而保持了聲音的原汁原味。眾所周知，信號經過越多的“關卡”，聲音的失真、污染越多，音質就不純了。一些上檔次的耳機的頻響指標都可優于20Hz－20KHz例如森海塞爾HD580的頻響為：12Hz－38000Hz，試問看看市場上一些極品音箱有那一款的頻響有這么寬？

耳機單元的振動質量小，僅為毫克級，而普通揚聲器的為幾克，甚至十幾克，且揚聲器的運動受到“活塞”運動等的影響，這就降低了聲音的重放質量了。而耳機振質量小，所以瞬態性非常好，控制能力也強，解析力高，動態范圍大，聲音當然純正了。

第二，耳機有準確的方位感。耳機的發聲點只有一個，只要準確戴上左右耳機，就可以享受到非常準確的立體聲方位感，準確地還原出錄音師對各種音源、樂器所進行的立體聲方位處理，使你有如身臨其境的真實感。而傳統音響受環境噪音、音箱擺位，左右聲道串音，聽音位置，聽音環境及音箱分頻器的相位偏移，失真，再加上功放、音源等器材的質量、搭配不當?shù)缺锥耍氆@得身臨其境的臨場效果談何容易？

第三，耳機富有空間感。傳統音響與耳機的發聲距人耳的距離有很大的差別，耳機感受的聲場是以頭部為中心，向前方以球面展開，而音響系統的聲場是在聽者面前左右及縱深展開，用耳機聽音樂，令人全神貫注地投入美妙的音樂之中，隨著音樂的起伏而深受感染。用耳機聽音樂仿似與世隔絕，世外桃源一樣，不再受環境的聲學特性妨礙，而且杜絕了左右聲道的串音，直接把聲音傳送到耳朵，能帶來震撼、精確的原音效果。

戴上耳機就如進入忘我境界，細細品味音樂，那么除了挑選一幅好耳機外，選擇一款好的耳機放大電路，也是一項需要十分注重的工作，如果你口袋銀兩多的話當然可選購千多元的成品耳機功放機啦！節約是我們中國人的傳統美德，在此就向廣大發燒友推介一款筆者設計的純直流Hi－Fi耳機放大電路，其音質純正，細節層次清晰，動態充足，頻寬十分優良，而造價花費不多，有興趣者不妨一式。

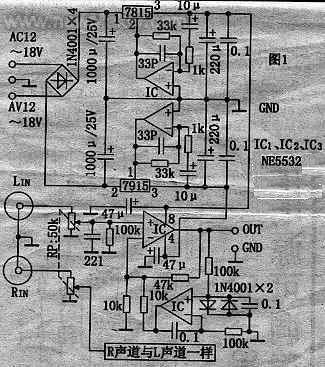

   電路原理圖如圖1所示（圖中只畫出一個聲道，另一個聲道一樣），筆者設計為純直流式，音樂通道沒有一只耦合電容，令音樂信號猶如車輛入高速公路一樣暢通無阻，高低頻無任何音染和修飾地通過放大后直接推動耳機，原汁原味地放出純正的音樂。

   采用純直流式放大可增強低音的力度和高音的解析力，使重放音色聽起來豐滿厚實又清晰明快，有著電子管功放的韻味。為了精確修正輸?shù)亓麟娢坏钠疲痉糯箅娐芳尤肓酥绷魉欧娐罚ㄒ妶DIC2及二極管等組成）。作為好的放大電路，電源電路也是一個十分重要的投資項目，一定要落足料才行，筆者用的是響譽音響界的松下有源伺服穩壓電路，為本放大電路提供一個穩定純凈能量（電源）。為方便應用筆者把電源電路與放大電路設計在一起，用的時候按上一個幾瓦雙12V－雙18V的變壓器，把耳機插頭插入耳機插座即可。注意：為了耳機的安全，應先接通電源后才插入耳機，不用時先撥掉耳機再關電源，以防開機關機時的直流沖擊損壞耳機，否則就真的“燒了！”

   好馬配金鞍，元件選擇：①線路板采用鍍銀工藝的（有利于提高小信號的分析力，能聽到更多細節層次）；②電阻全用進口金屬膜低噪音精密（±1％）五色環電阻；③無極電容用日本樂聲金屬化無感CBB電容或荷蘭湯姆遜MKP電容；其余的電解電容應采用日本的ELNA、黑金剛、樂聲、紅寶石等發燒友公認的優質品；④電位器用優質品W·L口牌的，（有條件者可用日本ALPS的更好）；⑤本電路上的全部運放均采用運放之皇NE5532N，若要獲得更好的檔次，可把IC1換上OP275、AD827JN等，IC2IC3換不換沒多大區別，不必多浪費資金。⑥電路地線的走向要合理的處理，輸入與輸出的地要到電源電容處才能相通。

元件焊接檢查無誤，也不要急于插耳機，因為小心駛得萬年船！先通電檢測輸出端是否有直流電壓，IC是否異常發熱？故障一一排除，把輸入電位器調至最小，接入信號源才插入耳機開啟電位器調節合理的音量去聽音。這時候你就可以開始欣賞美妙的音樂了？

如果你還不滿足，那么就要再拿出一大發燒法寶了–––BBE音效增強處理電路了，BBE音效增強技術是美國BBE Sound Inc.公司推出的用于改善聽音質量的音響專利技術，能修正和恢復音頻系統由于各種原因而導致的信號損失和相位偏差，從而使聲音真實地重現，使聆聽者感覺高低音豐富，定位感清晰度、明亮度接近理想的現場效果。目前我國可購到BBE電路有BBE2150、BA3884、XR1071、XR1075等，其中以XR1075最好，XR1071和XR1075差不多，BA3884屬于中檔，價格不貴，BBE2150，價格最低，圖2是BBE與耳機放大電路的連接方法圖。

也許有的發燒友會問：用耳機能不能獲得杜比多聲道的環繞家庭影院效果呢？答案是肯定的。而且市面上有成品出售呢！如森海塞爾的LUCAS環繞聲耳機處理器（市場價2000元左右），另處還有AKG環繞聲耳機，這些環繞耳機再加上一臺便攜式隨身看VCD／DVD機，就可組成“隨身影院”，滿足了個人在旅行途中，出差在外的“影院”需要愛玩電腦的還可與電腦配合，效果就更出色了！我們作為有動手能力和發燒友，當然可以親自去制作一臺啦！

我們可以用加拿大Q-Sound公司的Q-Surround虛擬杜比環繞聲技術芯片QS7779把杜比定向邏輯或杜比數字AC－3的混合信號解碼，然后進行三維虛擬處理，再輸送到圖1的耳機放大電路，這樣，只需戴上耳機，用兩聲道實現了多聲道的杜比環繞聲效果的，而且聲音的移動、定位、效果勝于用兩只音箱放出的虛擬環繞效果，有時如果看得投入的話，飛機從后方飛過你頭頂時你會不由自主地躲避，前方的拳頭打來你會伸出手去招架！！……逼真得不得了！

圖3是QS7779與耳機放大電路的連接法圖，如果為了方便使用，可把這兩塊電路及變壓器裝于一個小盒子里（有條件者可找一塊大的鋁合金材料精心制作更好看，更有創意），做成一臺成品機，而投入僅為200余元，可謂物超所值，既增加了發燒動手制作能力，又獲得一發燒寶貝，更可喜的是那份成功的喜悅和興奮！
