現代電子技術應用中電子管的使用雖然已經較少，但由于電子管有晶體管不可替代的一些優越特性，所以在部分領域特別是音響電路中還受到人們的親睞。這是一款由“靚”音電子管和音響集成電路聯合組成的混合放大器。該放大器由電子管作前級，音響專用集成電路AD711 和LM1875 作后級，電路失真小、輸出阻抗低、動態范圍大，能保證良好的音質。因與集成電路結合，電路簡單。

　　一、電路工作原理

　　電路原理如圖1 所示。

　　此電路只畫出左聲道部分，右聲道略。電路選用雙三極6N2 型電子管構成線路輸入放大器(6N2 的一半VE1L 用于左一聲道，另半VE1R 用于右聲道)。R2 為輸入級的直流偏置電阻，屏流Iao 流經R2 時，產生約1.5V 的直流電壓Eg，通過柵漏電阻R1 加到VE1L 的柵極，形成線路放大器的負柵壓。此時VE1L 工作在甲類狀態，具有良好的線性。R2 的另一個作用是對音源信號產生適當的交流反饋，使失真進一步降低，穩定性進一步提高;R2的第三個作用是形成音調反饋。本輸入級具有數百千歐的高輸入阻抗、動態范圍大、瞬態響應好等突出優點，這正是Hi—Fi 前級所必須的。

　　衰減式音調控制網絡(TCN)安插在前后級之間。從SRPP 電路上的VE2La 陰極K 輸出的音頻信號一路經音量電位器VR3 送入后級集成電路IC1 的3 腳;另一路則經TCN 網絡饋至線路放大器VE1L 的陰極。這種組合形式可以有效地抑制燥聲和失真，又能保持衰減式TCN 的調節特性。

　　信號經VE1L 放大后從陽極輸出，通過電容C2 耦合到由高頻特性優良的電子管6N3 組成的功放激勵器VE2，其內部的兩個三極管接成并聯調節推挽式電路SRPP。該電路的特點是失真小、輸出阻抗低、動態范圍大，完全適應由IC、FET、TR、VAL 等構成的各類功率放大器。

　　在圖(a)中，電容C4、C5，電阻R7、R8 和電位器VR1 構成低音調控制網絡。當VR1上調時，C5、C4 組成的網絡對低音頻信號的負反饋量增加，低音相對減弱;反之VR1 下調時則低音會相對增強。

　　電容C9、C10，電阻R9、R10 和電位器VR2 組成高音調控制網絡。當VR2 上調時，高音頻信號的負反饋量增加，高音相對減弱;反之VR2 下調時則高音會相對增強。

　　在功放電路中，希望得到高保真、大功率輸出，一般的功率運放為負載提供較大功率并不困難，但多數都存在失真大、線性差的缺點。如果在大功率IC 前端插入一片線性好、失真小的精密運放IC1，使功放IC2 處于IC1 的反饋環節中，就能達到揚長避短的功效。這種連接方式稱為“渦輪增壓式組合”(TCC)。集成電路IC1(AD711)和IC2(LM1875)組成TCC 功放后級，在TCC 網絡中由C11、R12、R13 構成RC 網絡，為音頻信號提供適度的相位補償，使IC1、IC2 頻響區域穩定。

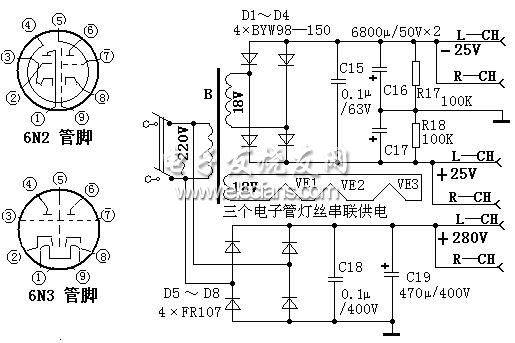

　　圖(b)為整機供電電路圖。電子管前級高壓由市電整流直接產生280V 直流電提供，兩只電子管的三個燈絲串聯，由一組交流18V 供電使電路大為簡潔。另一組交流18V 經橋式整流、C15、C16、C17、濾波產生±25V 為IC1、IC2 供電。

?

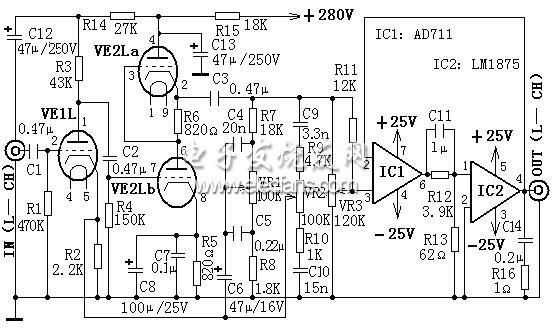

　　(a)主電路圖

?

　　(b)整機供電電路

　　圖1 具有音調控制功能的25W 混合式Hi-Fi 放大器電路圖

　　二、元器件的選擇

　　電子管VE1 選擇6N2、VE2 選擇6N3，集成電路IC1 選擇AD711、IC2 選擇LM1875，低壓濾波電容C16、C17 選擇70VW 系列，高壓濾波電容C19 選擇CD17H 系列，C15 選擇滌綸電容，C18 選擇聚丙烯電容，C6、C8 選擇鉭電解電容，C12、C13 選CD03HV 型高壓電解電容。全部電阻選用金屬膜系列。電位器選用KK210 系列。元件參數以電路圖標注為準來選擇。

　　三、制作和調試方法

　　按要求選擇元器件、正確安裝，就可一次成功，無需調試。電子管應采用電子管座安裝，集成電路應盡量遠離電子管，避免集成電路過熱。電路安裝好后，應裝入一個帶有散熱孔的機箱內，并將音量電位器、高低音調電位器安在機箱面板上，便于使用調整。?
