555定時器成本低，性能可靠，只需要外接幾個電阻、電容，就可以實現多諧振蕩器、單穩態觸發器及施密特觸發器等脈沖產生與變換電路。它也常作為定時器廣泛應用于儀器儀表、家用電器、電子測量及自動控制等方面。
555定時器各引腳功能如下：
1腳：外接電源負端VSS或接地，一般情況下接地。
2腳：低觸發端TR。
3腳：輸出端Vo
4腳：是直接清零端。當此端接低電平，則時基電路不工作，此時不論TR、TH處于何電平，時基電路輸出為“0”，該端不用時應接高電平。
5腳：VC為控制電壓端。若此端外接電壓，則可改變內部兩個比較器的基準電壓，當該端不用時，應將該端串入一只0.01μF電容接地，以防引入干擾。
6腳：高觸發端TH。
7腳：放電端。該端與放電管集電極相連，用做定時器時電容的放電。
8腳：外接電源VCC，雙極型時基電路VCC的范圍是4.5 ~ 16V，CMOS型時基電路VCC的范圍為3 ~ 18V。一般用5V。
在1腳接地，5腳未外接電壓，兩個比較器A1、A2基準電壓分別為的情況下

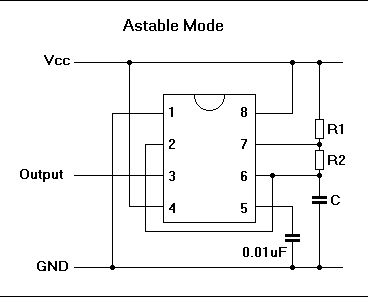

輸入參數:R1 (ohm); R2(ohm); C(F)
輸出參數:占空比(%), 高電平時間(s),低電平時間(s), 頻率(Hz)
計算公式:
TH (高電平時間s) = 0.693 * (R1 + R2) * C
TL (低電平時間s) = 0.693 * R2 * C
Frequency(輸出頻率) = 1.44 / ((R1 + R2 + R2) * C)
DCP(占空比%) = (T(h) / (T(h) + T(l))) * 100
