1. 何謂串口？

串口幾乎為所有計算機的裝置通訊協議標準。請別與通用串行總線 (Universal serial bus，USB) 產生混肴。大多數的計算機均配備 2 組 EIA-232 架構的串行端口。串口亦為常見的通訊協議，適用于控制多種儀器設備，并可搭配 EIA-232 通訊端口使用多款 GPIB 兼容的裝置。此外，用戶可透過數據擷取的串口通訊功能，進而整合遠程取樣裝置。請注意，EIA-232 與 EIA-485/422 亦可為所謂的 RS-232 與 RS-485/422。

串口通訊的概念極為簡單。串行端口將同時傳送并接收 1 個位 (Bit) 的信息字節 (Byte)。雖然此傳輸量低于并行通訊作業，卻可傳輸完整的字節；適用于較長距離的通訊作業。以 IEEE 488 規格的平行通訊作業為例，設備之間的接線總長度不得超過 20米（65英尺）；任兩組裝置之間的長度不超過 2米（6.5英尺）。而串口卻可達最長 1200米（4000英尺）。
?

一般情況下，工程師均使用串行傳輸 ASCII 數據。并透過三種傳輸線完成通訊作業 - 接地線 (Ground)、傳送線 (Transmit)與接收線 (Receive)。由于串口屬于異步化，因此串行端口可于其中 1 個信道傳送數據，并于另 1 個信道接收數據。其他通道可視情況而進行握手(Handshaking)。重要的串口特性為波特率 (Baud rate)、數據位、停止位 (Stop bit)，與奇偶同位 (Parity)。若要溝通兩組通訊端口，則必須符合這些參數：

1、波特率 (Baud rate) 為通訊的速度量測作業，顯示每秒所傳輸的位數。舉例來說，300 波特率即為每秒達 300個位。工程師所稱的頻率周期 (Clock cycle) 即為波特率；若協議呼叫信號 (Protocol call) 為 4800 波特率，意即頻率為 4800 Hz。亦表示串行端口以 4800 Hz 的速率，進行數據信道的取樣。常見的電話線路波特率為 14400、28800，與 33600。波特率當然可以大于上述這些數字，但這些速率將限制設備之間的距離。因此高波特率均用于裝置距離相近的通訊作業，常見的即為 GPIB 裝置。

2、數據位數 (Data bit)，代表傳輸作業中的實際數據位。當計算機傳送信息框架 (Frame) 時，實際數據總數可能不滿 8 位?？蚣艿臉藴蕯抵禐?5、7，與 8 位。應根據所傳輸的信息，選擇所需的設定。舉例來說，標準 ASCII 可為 0 ~ 127 的數值 (7 位)。延伸的 ASCII 則使用 0 ~ 255 (8 位)。若傳輸中的數據為標準 ASCII，則各個框架若能傳送 7 位數據，即屬高效率的通訊作業。1 個框架即為單一字節 (Byte) 的傳輸，包含開始/停止 (Start/stop) 位、數據位，與奇偶校驗 (Parity)。由于所選的通訊協議將影響實際位數，因此可使用“框架 (Frame)”代表所有的范例。

停止位 (Stop bit) 可針對單一框架的通訊作業末端發出信號。常見數值為 1、1.5，與 2 位。由于數據將受到跨信道的頻率所影響，而各組裝置又具有自己的頻率，因此任 2 組裝置可能會稍稍落后同步化作業。因此，停止位不僅可指出傳輸作業末端，并可為計算機頻率速度提供發生錯誤的空間。停止位所占的位數越多，則不同頻率的同步化越具彈性；但亦將拖慢傳輸速度。

3、奇偶校驗 (Parity) 為串口通訊作業錯誤檢查的簡易形式。奇偶校驗具分為 4 種類型 – Even、Odd、Marked，與 Spaced。亦可不使用奇偶校驗。針對 Even 與 Odd，串行端口將設定奇偶校驗位 (Parity bit，為數據位之后的最后 1 個位) 為 1 個數值，以確認該傳輸作業具有邏輯高位 (Logic-high) 位的 Even 或 Odd 數。舉例來說，若資料為 011，針對 Even 奇偶校驗的奇偶校驗位則為 0，才能讓邏輯高位位的數字為 Even。在奇偶校驗為 Odd 的情況下，奇偶校驗位「1」將導致「3」的邏輯高位位。Marked 與 Spaced 的奇偶校驗將不會實際檢查數據位，但會根據 Marked 奇偶校驗設定高的奇偶校驗位，或根據 Spaced 奇偶校驗設定低的奇偶校驗位。此將讓接收裝置了解位的狀態，以進一步判定噪聲是否使數據發生中斷，或傳送與接收裝置是否尚未同步化。

2. EIA-232 概述

EIA-232 為 IBM 兼容計算機架構的串口鏈接功能，可用以連接計算機與傳感器/調制解調器，或用于儀器控制等許多功能。EIA-232 硬件可達最長 15 公尺的通訊距離。EIA-232 限用于計算機串行端口與裝置之間的點對點連結。因此，計算機往往需要額外的 EIA-232 串行端口。標準計算機 EIA-232 串行端口與許多串行接口的制造商，將試圖平衡 Win32 API 于串口通訊函數調用中的功能。Win32 API 原來是設計用于調制解調器通訊作業，且并未建置完整的 EIA-232 協議?；诖隧椣拗疲琖in32 API 并無法溝通某些裝置。

NI 則提供多款平臺的 EIA-232 串行接口，包含 PCI、USB、PCMCIA、ExpressCard、PXI，與以太網絡。根據所使用的平臺，NI 串行接口卡提供 1、2、4、8，與 16 埠的版本。此外，NI EIA-232 串行接口卡更提升了某些功能，如最高 1 Mb/s 的高速波特率、透過 DMA 傳輸方式而降低 CPU 使用率、可選購的 2000 V 埠對埠隔離，與可設定的非標準波特率。所有的 NI 串行接口卡均包含 NI-Serial 驅動程序，可建置完整的 EIA-232 協議，并針對應用開發作業提供簡單易用的高階功能。NI-Serial 驅動程序可彌補 Win32 API 的缺點，亦即任何 EIA-232 架構的裝置，均可搭配使用 NI 串口裝置。

3. EIA-422 概述

EIA-422 為蘋果公司麥金塔 (Mac) 計算機的串口鏈接接口。與 EIA-232 所使用的非平衡式信號 (Unbalanced signal) 相較，EIA-422 使用截然不同的電子信號。EIA-422 的差動傳輸 (Differential transmission)，就是透過 2 組線路以各自進行信號的傳輸與接收，因此其抗擾性與傳輸距離的表現均優于 EIA-232。在工業級應用中，抗擾性 (Noise immunity) 與傳輸距離可享有較佳的優勢。

NI 則提供多款平臺的 EIA-485/422 串行接口卡，包含 PCI、USB、PCMCIA、ExpressCard、PXI，與以太網絡。根據所使用的平臺，NI 串行接口卡具有 1、2、4，與 8 埠的版本。此外，NI EIA-485/422 串行接口卡更新增了多項功能，如最高 3 Mb/s 的高速波特率、透過 DMA 傳輸方式而降低 CPU 使用率、可選購的 2000 V 埠對埠隔離，與可設定的非標準波特率。所有的 NI 串行接口卡均包含 NI-Serial 驅動程序，可建置完整的 EIA-485/422 協議，并針對應用開發作業提供簡單易用的高階功能。

4. EIA-485 概述

EIA-485 為 EIA-422 的改良版本，從原本的 10 組裝置提高至 32 組裝置，并定義必要的電子特性參數，于最大負載保持適當的信號電壓。透過增強的多端點 (Multidrop) 功能，即可透過單一 EIA-485 串行端口進行裝置的網絡鏈接作業。EIA-485 的抗擾性與多端點功能，使其成為工業級應用的串口連結首選，適于將多款分布式裝置連接至計算機或其他控制器，以進行于數據搜集、HMI，與其他作業。EIA-485 集 EIA-422 的優點于一身，因此所有的 EIA-422 裝置亦可由 EIA-485 進行控制。透過 EIA-485 硬件，串口通訊作業可達最長 1200米（4000英尺）的連接線總長度。

NI 則提供多款平臺的 EIA-485/422 串行接口卡，包含 PCI、USB、PCMCIA、ExpressCard、PXI，與以太網絡。根據所使用的平臺，NI 串行接口卡具有 1、2、4，與 8 埠的版本。此外，NI EIA-485/422 串行接口卡更新增了多項功能，如最高 3 Mb/s 的高速波特率、透過 DMA 傳輸方式而降低 CPU 使用率、可選購的 2000 V 埠對埠隔離，與可設定的非標準波特率。所有的 NI 串行接口卡均包含 NI-Serial 驅動程序，可建置完整的 EIA-485/422 協議，并針對應用開發作業提供簡單易用的高階功能。

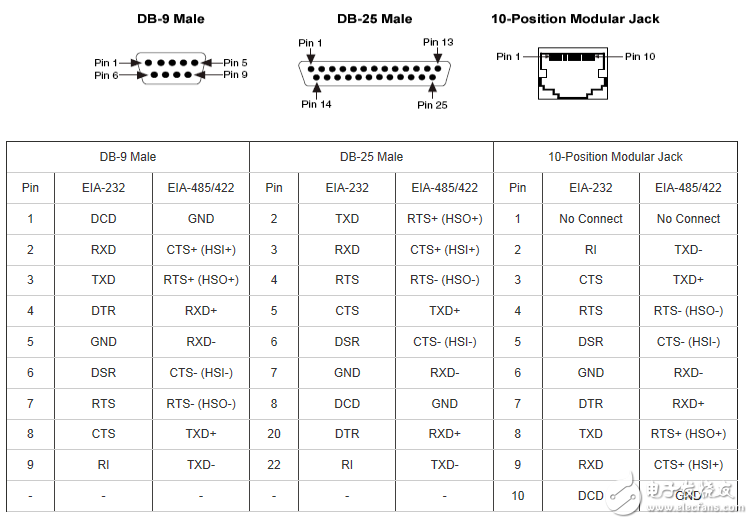

5. NI 串行接口卡接頭的輸出針腳 (Pinout)

DB-9 Male

DB-25 Male

10-Position Modular Jack

Pin

EIA-232

EIA-485/422

Pin

EIA-232

EIA-485/422

Pin

EIA-232

EIA-485/422

1

DCD

GND

2

TXD

RTS+ (HSO+)

1

No Connect

No Connect

2

RXD

CTS+ (HSI+)

3

RXD

CTS+ (HSI+)

2

RI

TXD-

3

TXD

RTS+ (HSO+)

4

RTS

RTS- (HSO-)

3

CTS

TXD+

4

DTR

RXD+

5

CTS

TXD+

4

RTS

RTS- (HSO-)

5

GND

RXD-

6

DSR

CTS- (HSI-)

5

DSR

CTS- (HSI-)

6

DSR

CTS- (HSI-)

7

GND

RXD-

6

GND

RXD-

7

RTS

RTS- (HSO-)

8

DCD

GND

7

DTR

RXD+

8

CTS

TXD+

20

DTR

RXD+

8

TXD

RTS+ (HSO+)

9

RI

TXD-

22

RI

TXD-

9

RXD

CTS+ (HSI+)

-

-

-

-

-

-

10

DCD

GND

6. 何謂握手 (Handshaking)？

此 EIA-232 通訊作業，可進行 3 種線路的簡易鏈接作業 - Tx、Rx，與接地。然而，針對所要傳輸的數據，其2端均需以相同波特率進行數據的頻率化 (Clocking)。雖然此方式適用于大多數的應用，此功能卻受限于系統對問題的反應速度，如發生過載 (Overloaded) 的接收器。而串口握手 (Handshaking) 可協助解決相關問題。3 種最常見的 EIA-232 握手形式，即為軟件握手、硬件握手，與 Xmodem。

軟件握手
此方式是將數據字節作為控制字符 (Control character)，近似于 GPIB 使用命令字符串 (Command string) 的方式。由于控制字符可透過傳輸線路，如正常數據般進行傳輸，因此亦可整合 Tx、Rx，與接地而成簡易的 3 線式集合。透過 SetXMode 函式，即可啟用或停用 2 個控制字符：XON 與 XOFF。數據接收器將傳送這些字符，以于通訊期間暫停傳送器。

此方式的最大缺點，也是最重要的概念：數據值將不再使用 Decimal 17 與 19。由于這些數值為無字符 (Noncharacter) 數值，因此往往不會影響 ASCII 的傳輸作業；然而，若以二進制法傳輸數據，則極可能將這些數值作為數據進行傳輸，導致傳輸作業發生錯誤。

硬件握手
此方式將使用實際的硬件線路。如同 Tx 與 Rx 線路一般，RTS/CTS 與 DTR/DSR 線路可搭配使用。若其中 1 個線路為輸出，則另 1 個線路即為輸入。

第一種線路集為 RTS (Request to Send) 與 CTS (Clear to Send)。當接收器可接收資料時，則將插入 (Assert) RTS 線路，表示接收器已可接收資料。接著將由 CTS 輸入線路的傳送器讀取此訊息，表示已可傳送數據。

第二種線路集為 DTR (Data Terminal Ready) 與 DSR (Data Set Ready)。由于此種線路可讓串行端口與調制解調器之間通訊現有狀態，因此主要用于調制解調器的通訊作業。舉例來說，當調制解調器可為計算機傳送數據時，將先中斷 DTR 線路，代表目前是透過電話線進行鏈接作業。接著 DSR 線路將讀取該訊息，計算機則開始傳送數據。在一般情況下，DTR/DSR 線路是用以表示系統可進行通訊作業，而 RTS/CTS 線路則用于獨立的數據框架。

在 LabWindows/CVI 中，SetCTSMode 函式將啟用或停用硬件握手。若已啟用 CTS 模式，則 LabWindows/CVI 將依循下列規則：

計算機傳送數據時：
EIA-232 函式庫必須于傳送數據之前，偵測該 CTS 線路為高 (High) 狀態。

計算機接收數據時：
若通訊端口為開啟狀態，且輸入隊列具有容納數據的空間，則函式庫將引發 (Raise) RTS 與 DTR。
若通訊端口輸入隊列已達 90%，則函式庫將降低 RTS 并提升 DTR。
若通訊端口輸入隊列近乎空白，則函式庫將引發 RTS 并保持 DTR 為高狀態。
若通訊端口為關閉，則函式庫將降低 RTS 與 DTR。

XModem 握手
雖然此種協議已普遍用于調制解調器通訊作業，若其他裝置均可使用此種協議，仍可直接于裝置之間使用 XModem 協議。在 LabWindows/CVI 中，使用者可選擇是否隱藏實際的 XModem 建置。只要計算機透過 XModem 協議連接其他裝置，即可使用 LabWindows/CVI 的 XModem 函式，以傳送檔案至其他地址 (Site)。該函式為 XModemConfig、XModemSend，與 XModemReceive。

根據下列參數使用協議：start_of_data、end_of_trans、neg_ack、ack、wait_delay、start_delay、max_tries，與 packet_size。傳輸數據的 2 邊必須同時認可這些參數，而 XModem 則提供相關標準定義。然而，使用者可透過 LabWindows/CVI 中的 XModemConfig 函式修改這些參數，以符合任何需求。在接收器 (Receiver) 傳送 neg_ack 字符之后，即可于 XModem 中使用這些參數。此字符將告訴傳送器 (Sender) 已準備好接收資料。于每次傳輸嘗試之間，接收器均將使用 start_delay 時間，直到滿足 max_tries 或接收到傳送器的 start_of_data。若滿足 max_tries，則接收器將提醒使用者目前無法溝通傳送器。若的確接收到傳送器的 start_of_data，則接收器將讀取后續的信息封包。此封包具有封包號碼、可檢查錯誤的封包補充碼、packet_size 字節的實際數據封包，與用于更多錯誤檢查的數據總和檢查碼 (Checksum)。在讀取數據之后，接收器將呼叫 wait_delay，并于稍后傳送認可字符 (Ack) 回傳送器。若傳送器未接受到 ack，則將重新傳送 max_tries 數據封包，直到接收 ack 為止。若傳送器一直未接收 ack，則將通知使用者傳送檔案失敗。

由于傳送器必須以 packet_size 字節的封包傳送數據，因此若沒有足夠數據填滿最后的封包，則傳送器將使用 ASCII NULL (0) 字節填滿數據封包。如此將使接收檔案大于源文件。由于 XModem 傳輸作業的封包號碼，極可能增加 XON/OFF 控制字符而造成通訊中斷，因此 XModem 協議并不適合搭配使用 XON/XOFF。
