ZigBee是基于IEEE802.15.4標準的低功耗局域網協議。根據國際標準規定，ZigBee技術是一種短距離、低功耗的無線通信技術。這一名稱（又稱紫蜂協議）來源于蜜蜂的八字舞，由于蜜蜂是靠飛翔和“嗡嗡”（zig）地抖動翅膀的“舞蹈”來與同伴傳遞花粉所在方位信息，也就是說蜜蜂依靠這樣的方式構成了群體中的通信網絡。其特點是近距離、低復雜度、自組織、低功耗、低數據速率。主要適合用于自動控制和遠程控制領域，可以嵌入各種設備。

　　簡而言之，ZigBee就是一種便宜的，低功耗的近距離無線組網通訊技術。ZigBee是一種低速短距離傳輸?shù)臒o(wú)線網絡協議。ZigBee協議從下到上分別為物理層（PHY）、媒體訪問控制層（MAC）、傳輸層（TL）、網絡層（NWK）、應用層（APL）等。其中物理層和媒體訪問控制層遵循IEEE 802.15.4標準的規定。

　　一、 將被測板子燒錄測試

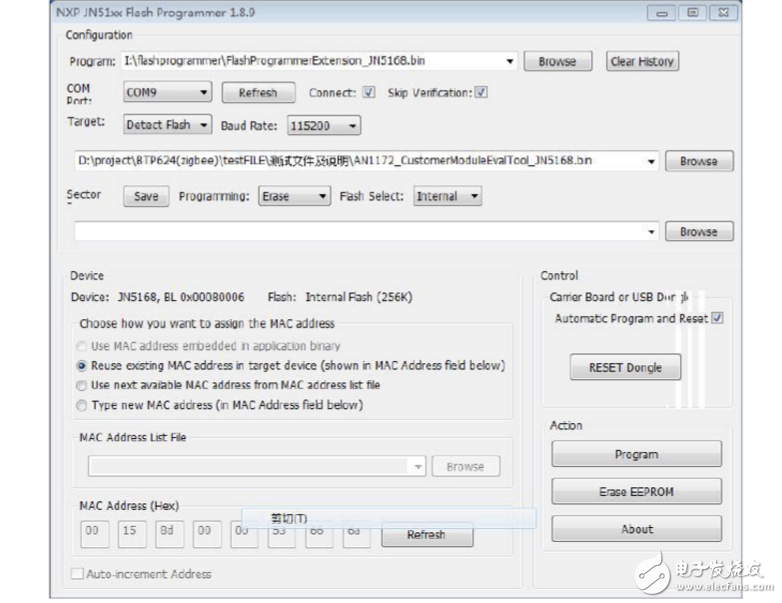

　　1. 打開文件夾flashprogrammer下面的FlashGUI.exe軟件，該軟件打開后界面如下

　　2. 點擊FlashGUI.exe軟件界面上的Browse按鍵，將測試軟件

　　AN1172_CustomerModuleEvalTool_JN5168.bin（注：測試軟件由zigbee模組芯片決定，需要和工程師確認是哪款芯片）瀏覽到這個燒錄軟件里面

　　3. 點擊FlashGUI.exe軟件界面上com port：按鈕，選擇com口，然后點擊Program

　　按鈕，測試軟件成功燒錄到板子里面

　　二、 設置板子的測試模式

　　1. 板子插到電腦上，右鍵計算機—屬性—設備管理---端口---查看板子暫用的串口端

　　口號

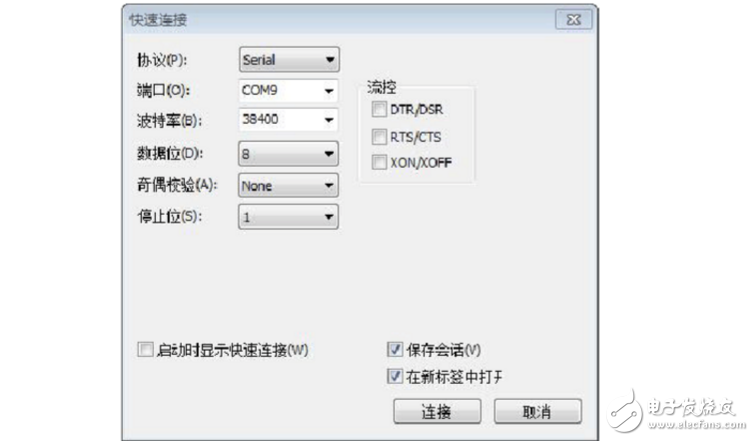

　　2. 打開SecureCRT軟件—點擊

　　按鍵---在如圖界面進行如下圖所示設置，端口號選

　　擇第一步在計算機里面看到的端口號，然后點擊確定

　　注意：這個選項的勾選一定要去掉，要不串口不能打印

　　3. 點擊上圖的連接按鍵，串口打印如下圖所示，板子進入測試模式狀態

　　三、 電流的測試

　　1. Deep sleep mode電流測試： Deep sleep mode ： Expected value is 100nA

　　備注：由于沒有nA級的功率計，目前暫時不能測試，目前的ST產品一般做不到nA級別，只能做到UA，可以用萬用表進行測試

　　2. Sleep mode without memory retention電流測試：Sleep mode without memory

　　retention ： Expected value is 600nA.

　　備注：由于沒有nA級的功率計，目前暫時不能測試，目前的ST產品一般做不到nA級別，只能做到UA，可以用萬用表進行測試 3. After POR電流：After POR ： 4.5mA

　　測試方法：待定

　　4. Radio transmit電流： Radio transmit ： 18.1 mA

　　測試方法：待定

　　5. Radio receive 電流：Radio receive ： 19.6mA

　　測試方法：待定

　　四、 TX Frequency Accuracy測試

　　1. 測試接線圖，電腦上打開SecureCRT軟件，并且用USB線連接電腦和板子

　　2. 在串口里面對板子測試模式進行如下設置：

　　a） Standard Module---a） TX Power Test （CW）---- a） Output Continuous—按+

　　或者-切換通道，直到channel18

　　3. 頻譜分析儀設置

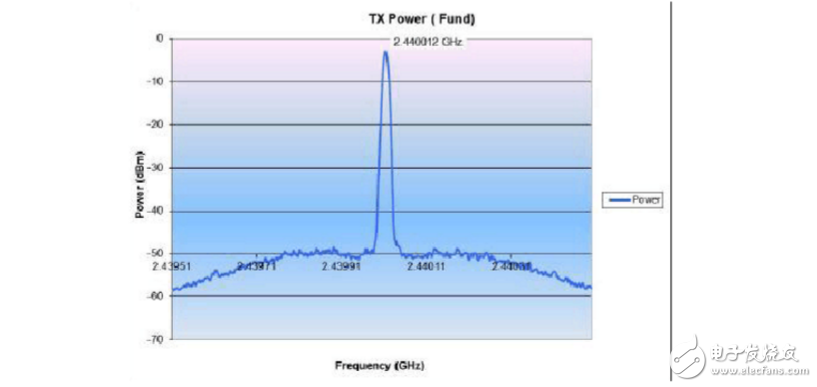

　　Set analyzer to ： Center frequency = 2.44 GHz ， span = 2 MHz ， Ref amp = 0 dBm 4． 測試截圖

　　6. 測試結果計劃及預期值

　　Measured frequency ： 2.440 GHz

　　ppm value = （2440012 - 2440000 ） / 2.440 = 4.9 ppm 《《 25ppm （Additional +/-15ppm allowance for temp. & ageing）

　　7. （測試值-這個通道的中心頻點）/這個通道的中心頻點=某個值，要求這個值小于

　　25PPm就滿足要求

　　五、 TX Power測試

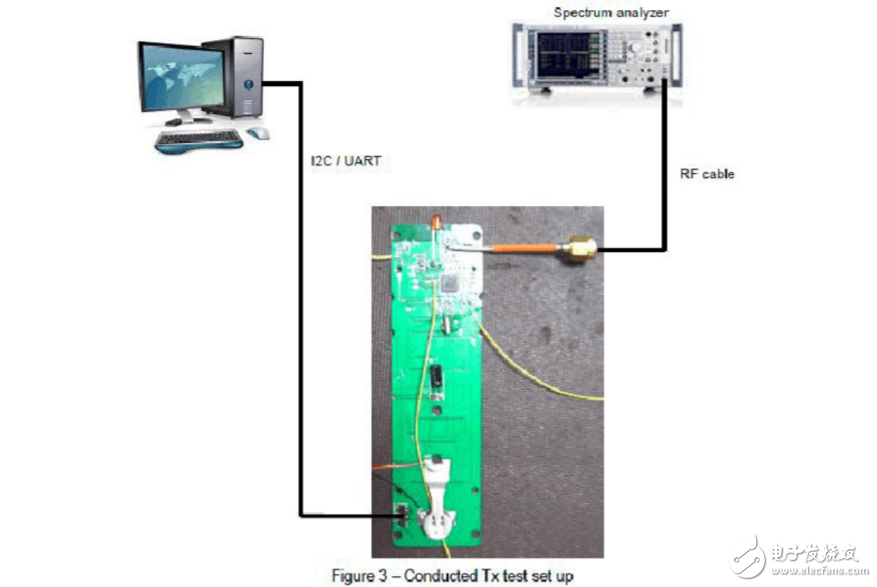

　　1. 測試接線圖Figure3，在串口里面對板子測試模式進行如下設置：

　　a） Standard Module--- b） TX Power Test （Modulated）--- a） Output Continuous

　　2. 頻譜分析儀設置：

　　Start freq = 2.4 GHz ， Stop freq = 2.5 GHz ， Ref amp = 10 dBm ， sweep time = 100 ms ， RBW = 3 MHz

　　點擊TRACE進入，點擊Trace設置Max Hold mode

　　3. 在串口里面先將channel切換到11，然后按+鍵一直切換到channel26，讀取測試結果，

　　點點擊MKR按鍵，然后點擊MKR→鍵，點擊peak點和next peak點讀取功率

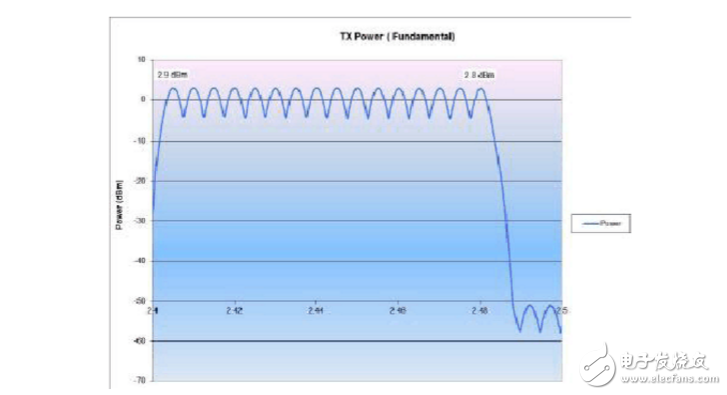

　　4. 測試截圖

　　5. 測試標準：

　　要求功率大于2dBm

　　六、TX spurious

　　1. 測試接線圖Figure3，在串口里面對板子測試模式進行如下設置：

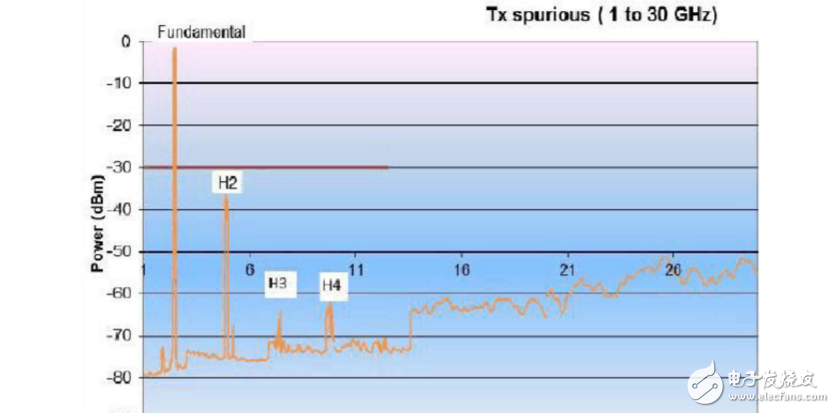

　　a） Standard Module---a） TX Power Test （CW）---- a） Output Continuous 2. 點擊FREQ按鈕，然后點擊start，輸入1GHz ，然后點擊stop按鈕輸入30GHz 3. 測試結果如下圖所示：

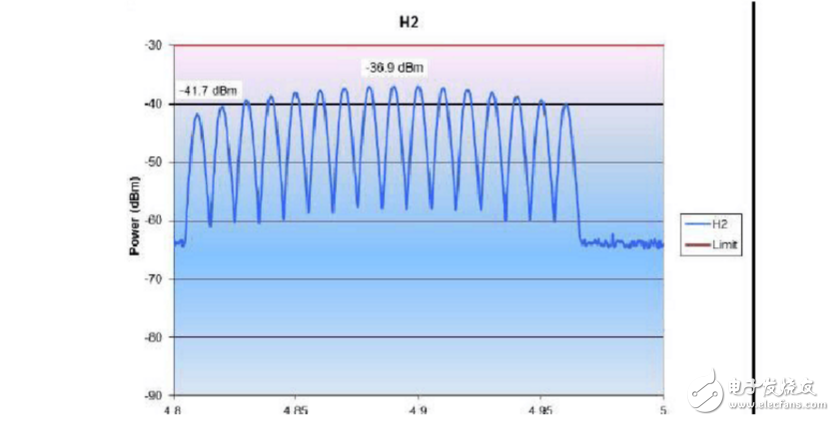

　　6. H2點測試：

　　測試接線圖Figure3，在串口里面對板子測試模式進行如下設置：

　　a） Standard Module---a） TX Power Test （CW）---- a） Output Continuous

　　點擊FREQ按鈕，然后點擊start，輸入4.8GHz ，然后點擊stop按鈕輸入5.0GHz，測試結果如下圖：

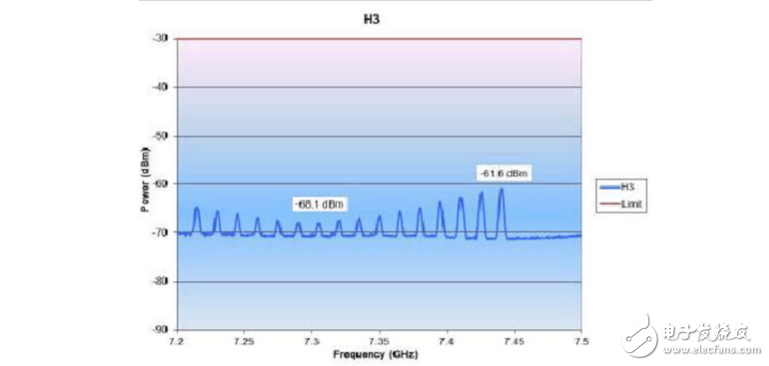

　　7. H3點測試：

　　測試接線圖Figure3，在串口里面對板子測試模式進行如下設置：

　　a） Standard Module---a） TX Power Test （CW）---- a） Output Continuous

　　點擊FREQ按鈕，然后點擊start，輸入7.2GHz ，然后點擊stop按鈕輸入7.5GHz，測試結果如下圖：

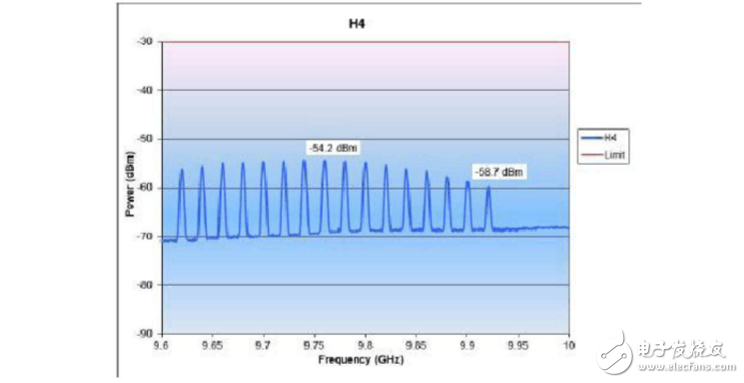

　　8. H4點測試：

　　測試接線圖Figure3，在串口里面對板子測試模式進行如下設置： a） Standard Module---a） TX Power Test （CW）---- a） Output Continuous 點擊FREQ按鈕，然后點擊start，輸入9.6GHz ，然后點擊stop按鈕輸入10GHz，測試結果如下圖：

　　七、32 MHz spurious

　　1. 測試接線圖Figure3，在串口里面對板子測試模式進行如下設置：

　　a） Standard Module---a） TX Power Test （CW）---- a） Output Continuous—按+或者-切換通道，直到channel18

　　2. 頻譜分析儀設置

　　Center frequency = 2.44 GHz ， span = 100 MHz， Ref amp = 0 dBm

　　Measure the spurs level at +/- 32 MHz frequency offset from the carrier frequency with the marker.

　　3. 測試結果截圖

　　八、RX Sensitivity

　　1. 測試接線圖Figure3，在串口里面對板子測試模式進行如下設置：

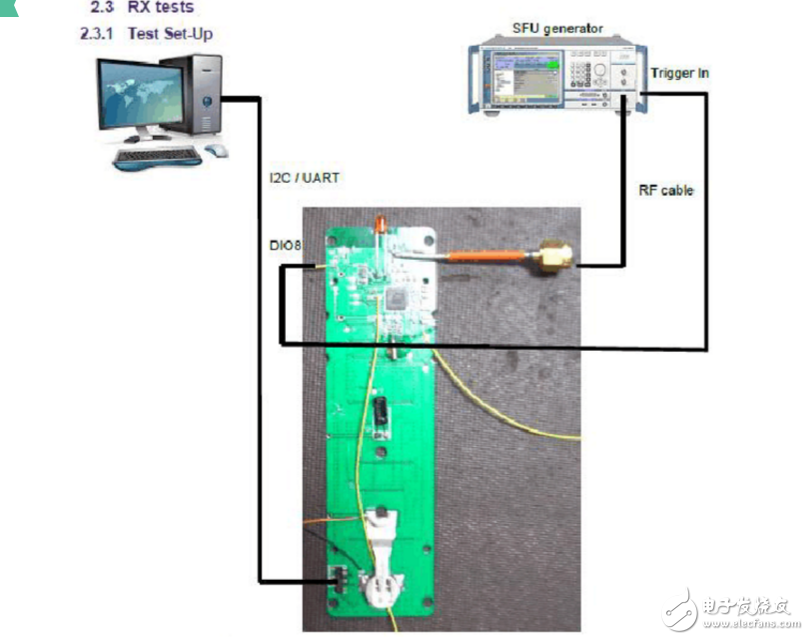

　　a） Standard Module---g） Trigger Packet Test---按+或者-切換到channel11通道 2.測試連線圖

　　3. 對SFU進行如下設置

　　The connection is automatically established and the PER （Packet Error Rate） is measured.

　　Decrease the level of the SFU at the RF input of the module until PER = 1%.

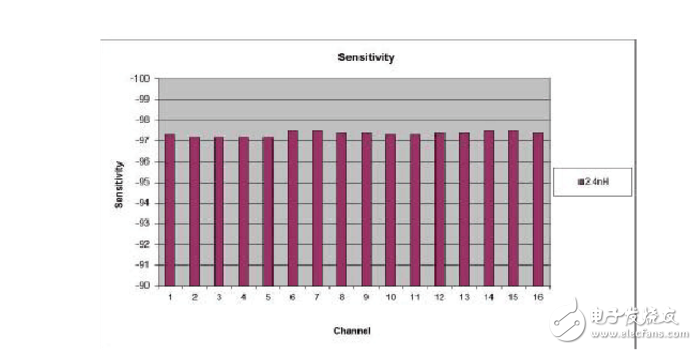

　　4. 測試結果截圖：

　　九、RX spurious

　　測試方法同TX spurious 十、Phase Noise

　　1. 測試接線圖Figure3，在串口里面對板子測試模式進行如下設置：

　　a） Standard Module---a） TX Power Test （CW）---- a） Output Continuous—按+或者-切換通道，直到channel18 2.頻譜分析儀設置：

　　Center frequency = 2.44 GHz ， span = 1 MHz

　　（可以對noise進行調節）

　　RBW （spectrum analyzer） = 10KHz （40dBc）

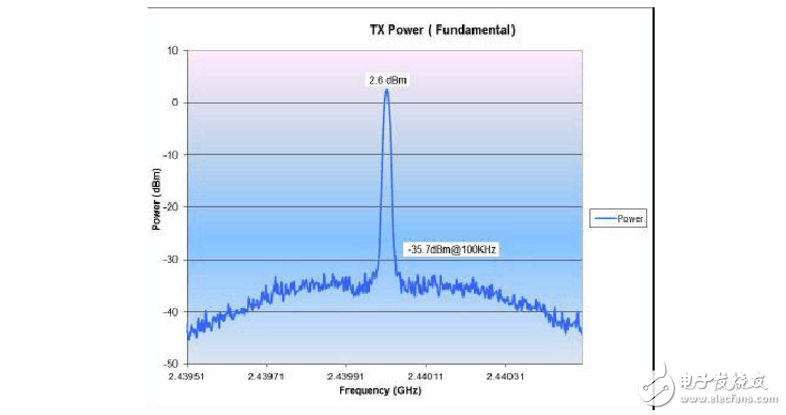

　　4. 測試截圖
