最近，常有朋友詢問天線制作中有關電纜連接方面的一些問題，我想在這里談一些個人的體會。其實，本人覺得這些問題的提出，主要是缺乏長線、短線的概念造成的。

首先介紹天線的原理：

天線是一種變換器，它把傳輸線上傳播的導行波，變換成在無界媒介（通常是自由空間）中傳播的電磁波，或者進行相反的變換。在無線電設備中用來發射或接收電磁波的部件。無線電通信、廣播、電視、雷達、導航、電子對抗、遙感、射電天文等工程系統，凡是利用電磁波來傳遞信息的，都依靠天線來進行工作。此外，在用電磁波傳送能量方面，非信號的能量輻射也需要天線。一般天線都具有可逆性，即同一副天線既可用作發射天線，也可用作接收天線。同一天線作為發射或接收的基本特性參數是相同的。這就是天線的互易定理。

然后介紹兩個特殊的傳輸線段：１／４波長傳輸線和１／２波長傳輸線，見下圖。

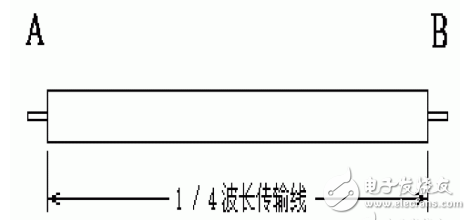

圖中是一段１／４波長傳輸線，例如我們常用的７５Ω和５０Ω射頻同軸電纜，選取一定的長度，便可成為某一頻點的１／４波長傳輸線。這一段傳輸線在對應的頻點 上有一非常重要的特性：Ａ端短路時，Ｂ端阻抗呈無限大；Ｂ端短路時，Ａ端阻抗呈無限大。同理，一端開路時，另一端阻抗呈無限小。

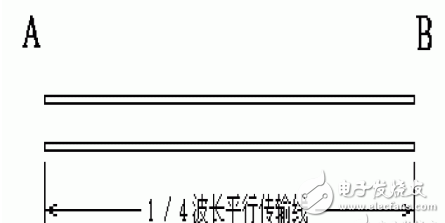

這一特性同樣也適用于下圖所示的平行傳輸線，例如早些年常用的３００Ω平衡傳輸線。

１／４波長線的這種特性有時能為我們帶來極大的方便，如下圖的半波振子天線就利用了這一特性。

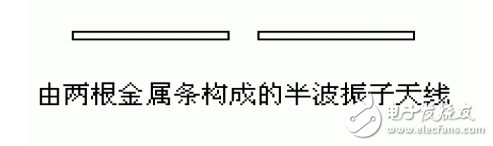

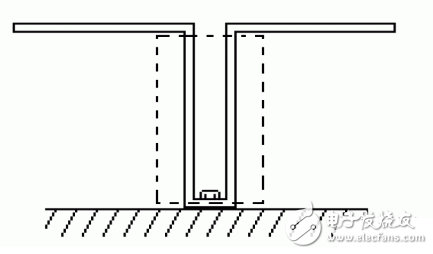

上左圖為常用的由兩根金屬條或金屬管構成的半波振子天線，這種天線不象折合振子天線那樣有零電位點可共固定之用，用上右圖所示的方法就能很好地解決問 題。虛線內的結構可看作下端短路的１／４波長傳輸線，上端阻抗呈無限大，正好可用來作為固定半波振子支撐結構。

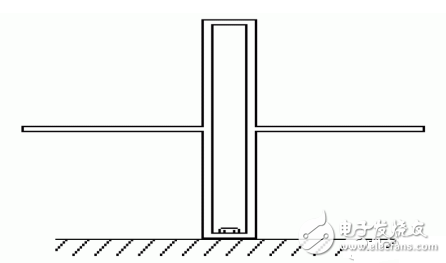

于是，下圖的結構也就很容易理解了。

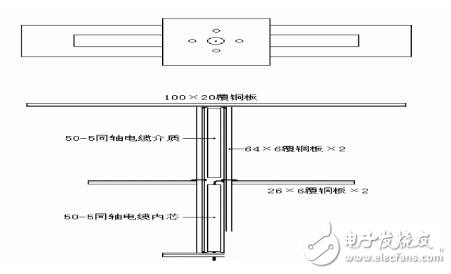

再看下圖的2.4GHz頻段饋源，便是這種結構。
