微帶天線具有體積小、重量輕、易饋電、易與載體共形等優點，廣泛直用于測量和通信各個領域。但是，微帶天線的窄頻帶特性在很多方面限制了它的廣泛應用，因此展寬微帶天線的帶寬具有十分重要的意義。

近年來，人們在展寬微帶天線的帶寬方面做了很多的研究：增大基板厚度，降低介電常數;采用電磁耦合多諧振來擴展帶寬的方式，采用縫隙耦合饋電的方式，采用多層結構。

本文在對上述各種展寬帶寬技術的比較研究之后，通過在U型微帶天線中間加一段傳輸線構成新型的E型微帶天線，實現了天線阻抗頻帶的展寬。利用HFSS模擬仿真以及實測結果表明，這種天線在工作于4.25～5.366 GHz時，其相對帶寬達到了23.2%，且采用了傳統的同軸饋電，結構簡單，易加工。

1 天線設計與分析

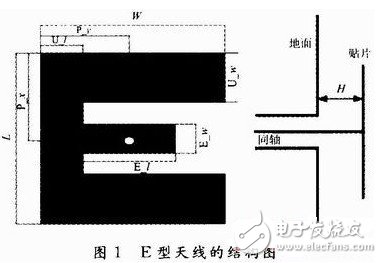

微帶天線的結構如圖1所示：

貼片的長為L，寬為W，饋電點位置為(P_x，P_y)，U_l和U_w為U型天線尺寸，U型天線中間增加的微帶線的長度和寬度分別為E_l和E_w，微帶天線離地面的高度為H。當E_l為零時即為U型天線，E_l不為零時為E型天線。

天線采用傳統的同軸饋電方式。天線與地面之間采用空氣為介質，減少采用高介電常數介質帶來的損耗，同時呵達到增加頻帶寬度的目的。

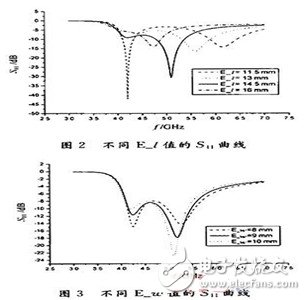

從圖2、3可知，隨著E_l的增大，高頻諧振頻率點變小，在E_l=14.5 mm時候高頻諧振點獲得較好的匹配，當E_l繼續增大時候匹配變差。
隨著E_l的增大，高頻諧振頻率點變小曲線

由圖4可得，隨著E_w增大，低頻諧振點匹配變差，而高頻諧振點匹配變好。通過調節中間傳輸線的長度E_l和寬度E_w可獲得兩個匹配較好的諧振頻率點。

如圖4可得，隨著P_y的值增大，天線匹配越好，但是天線工作頻帶變小。通過調節P_y值，可獲得最佳的天線匹配和頻帶的展寬。
不同P_y的Sn曲線

2 仿真與實測結果分析

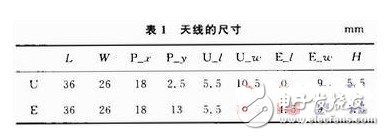

經過多次仿真優化后得出E型微帶天線的具體尺寸，表1為U型天線和E型天線的尺寸(單位：mm)。根據表中參量的值
U型天線和E型天線的尺寸

采用HFSS對本文所設計的微帶天線進行仿真，仿真結果如圖5～圖7所示。

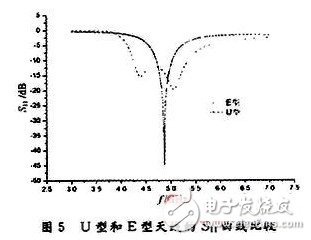

圖5是U型微帶天線和E型微帶天線的回波損耗曲線圖。
U型微帶天線和E型微帶天線的回波損耗曲線圖

由圖可得，U型天線S11小于-10 dB的頻率從4.715～5.035 GHz，中心頻率為4.875GHz，頻帶寬度BW=0.32 GHz，相對帶寬為6.5%;E型天線S11小于-10 dB的頻率從4.25～5.364 GHz，中心頻率為4.807 GHz，頻帶寬度BW=1.114 GHz，相對帶寬為23.2%，相對于U型天線帶寬展寬3.5倍。因此，在U型天線中間加入傳輸線可以有效展寬帶寬。

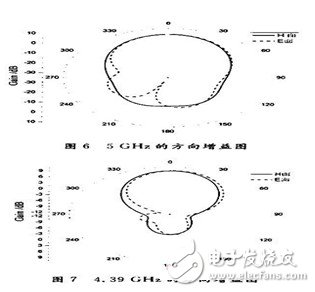

圖6，圖7是E型天線在兩諧振點的E面和H面方向圖。
? ? ? ? E型天線在兩諧振點的E面和H面方向圖

由圖可得，微帶天線的最大增益達到9 dB，較之傳統的微帶天線增益(5 dB)有較大的增加。

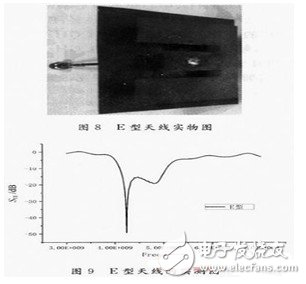

圖8為E型天線加工的實物圖。圖9為用AgikntE5071C網絡分析儀測試E型天線的S11曲線，實測S11小于-10 dB的頻帶為4.09～5.06GHz。
? ? ? ? ? E型天線加工的實物圖

由于加工粗糙和饋電端口誤差導致對天線頻移和帶寬的減小，但和仿真的結果相近。

3 結語

針對做帶天線窄帶的特性，本文提出了一種有效展寬微帶天線頻帶的方法。通過在U型微帶天線中間加一段傳輸線，適當調整同軸饋電點和傳輸線的長寬，實現了寬頻帶高增益的E型微帶天線的設計。天線工作在4.25～5.366 GHz頻帶內，且增益達到了9 dB，相對帶寬達到23%，可運用于IEEE 802.1 1 a(5 GHz)頻段的無線局域網。本文給出了實測結果，并與仿真結果一致。
