GC5016的控制寄存器被劃分為兩部分：8個全局寄存器和總共88頁的寄存器，每個頁包含了16個寄存器。全局寄存器的訪問地址是 0x00~0x0F。頁寄存器的訪問地址需先在全局寄存器的地址2寫入頁地址，然后再訪問0x10~0x1F，就可以訪問該頁下的寄存器。每一個控制寄存 器在芯片內被分配唯一的地址。這樣接口的設計就可以將GC5016作為處理器的一個外部存儲器來訪問。

3.2 GC5016的初始化

GC5016的初始化根據電路的不同可以分為三種情況：第一種是單個GC5016芯片，第二種是多個GC5016芯片配置由主GC5016芯片同 步，第三種是多個GC5016芯片配置由外部源同步。而此次設計中只用一塊GC5016進行寬帶下變頻的驗證，所以屬于獨立GC5016芯片的配置。其配 置步驟如下：

① 寫0xFF00到地址0，復位芯片。

② 寫0x0000到地址3，禁止所有輸出。

③ 寫0x0004到地址1，產生單觸發脈沖。

④ 裝載所有的配置寄存器。

⑤ 如果幾個通道需要同步控制，需要選擇一個同步源，可以通過在輸入文件中加入如下程序來實現同步控制：

soB_sync 4; fir_sync 4; sck_sync 4; nco_sync4; cic_sync 4；

⑥ 寫0x0100到地址0，清除復位。

⑦ 寫0x0004到地址1，產生同步脈沖，完成GC5016的設置。

3.3 GC5016的cmd5016軟件應用

可以使用專門提供的GC5016的配置軟件實現對其寄存器的設置。這些配置包括以下內容。

(1) 關鍵字的類型

關鍵字的類型，共5種，分別是mandatory(M)、defaulted(D)、computed(C)、unused(X)、 expert(E)。其中M是需要用戶進行選擇的變量，D是初始化默認值，C是軟件控制的變量，X是不用的變量，E一般是一個計算變量，不需要人為設置。

(2) 偽指令

在配置文件中，偽指令mode AB receive 和mode CD receive 可以使GC5016工作在4通道DDC模式。在此模式下需要設置的偽指令有：

◆ mode AB（CD） receive（定義DDC收發模式）；

◆ rin_rate（全局變量，接收輸入數據速率，0代表半速率，1代表全速率，2代表雙速率）；

◆ rin_cmplx（全局變量，接收輸入數據，0為接收的為實數數據，1為接收的為復數數據）；

◆ splitiq,splitiqAB,splitipCD（兩通道或者4通道模式變量）；

◆ freq,fck,bypass_mix（復數混頻器freq_msb,freq_mid,freq_lsb的設置）；

◆ bypass_cic,cic_dec（雙CIC濾波器的抽取因子）；

◆ bypass_fir,fir_dec,fir_diff,fir_nchan,fir_coef（PFIR模式和濾波器抽頭）；

◆ gain,overall_gain（手動增益設置）；

◆ agc_cf,agc_mode,agc_tc（AGC增益設置）；

◆ pwr_mtr_on（接收功率計設置）；

◆ routf_tdm（接收輸出格式控制通道D的TDM模式）。

3.4 DSP軟件流程

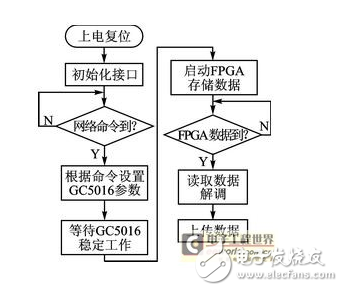

系統的DSP軟件流程如圖3所示。

DSP上電復位后，初始化相關接口，這些接口包括EMIF接口、HPI接口以及網絡和 GPIO接口。初始化接口后，DSP等待從網口下發的控制命令，控制命令一般包括解調頻率、解調帶寬和解調方式等各種信息。DSP根據這些信息設置 GC5016的寄存器，并將這些寄存器值寫入GC5016，使得GC5016可以正常工作，然后啟動FPGA采集GC5016輸出的數據，F(xiàn)PGA按照 1024個數據一幀進行存儲，滿一幀后通知DSP讀取這些數據，DSP對這些數據解調后輸出到上位機顯示或者存儲。

圖3 DSP軟件流程

結語

GC5016是一種理想的可編程4通道數字上下變頻器，根據需要可配置為兩路作為上變頻、兩路作為下變頻。當接收或發射的數據量龐大時，還可以使用 多塊GC5016并行處理。再加上它的高速率、寬帶寬、高無雜散動態范圍、低功耗和靈活配置等各種優點，使得GC5016的應用非常廣泛，在CDMA/WCDMA、雷達及軟件無線電中都有強大的生命力和很好的發展前景。
