數字下變頻是無線通信鏈路層的重要組成部分，寬帶信號和窄帶信號的下變頻由于信號帶寬不同而抽取因子不同，使得同時具有寬帶和窄帶信號的系統采用基于FPGA的系統很難實現。本文提出采用專用數字下變頻率芯片GC5016同時實現寬帶和窄帶信號的變頻；采用FPGA實現對寬/窄帶數據的接收和存儲，存儲后數據使用高性能DSP芯片C6455實現對這些數據的處理。文中詳細介紹了該系統的軟硬件設計方法。

引言

隨著電子技術和信號處理技術的發展，寬帶數據的應用越來越多，同時窄帶數據通信也仍然廣泛存在。同時對寬帶和窄帶數據進行處理是目前無線通信遇到的問題。由于數字接收機系統中，寬帶和窄帶數據的需求不是事先固定的，而是在信號分析和識別后，自適應地或者由用戶現場下發命令，實現寬帶或者窄帶信號的監測。 在這種應用背景下，基于FPGA的數字下變頻就面臨現場編程問題，一般FPGA解決方法是將各種帶寬的參數存儲在其FLASH芯片中，隨時根據命令來調用 不同帶寬下的工作參數，但需要的存儲空間較大，占用FPGA的資源也較多，基于此方法設計的系統需要大容量的FPGA芯片，系統的功耗較大，價格較高。

為此，本文提出一種基于專用數字下變頻芯片GC5016的寬/窄帶數據下變頻解決方案，使用小規模FPGA實現對GC5016輸出數據的讀取和存儲，應用高性能DSP芯片C6455實現對下變頻后數據的分析和解調。

1 GC5016及其結構

GC5016是TI公司推出的寬帶4通道的可編程數字上下變頻器，提供160 Msps輸入速率，可以采用雙通道聯合處理最高320 Msps的輸入速率，滿足目前絕大部分A/D器件的速率要求。4個完全相同的通道可以獨立配置成上變頻、下變頻或兩個上變頻、兩個下變頻的組合通道。本文 主要介紹其下變頻功能。GC5016的內部結構如圖1所示。圖中給出了GC5016在接收工作模式下的結構圖，其內部有4個通道，圖中給出了A和B兩個通 道的結構圖，通道C和D具有和這兩個通道完全一致的結構。

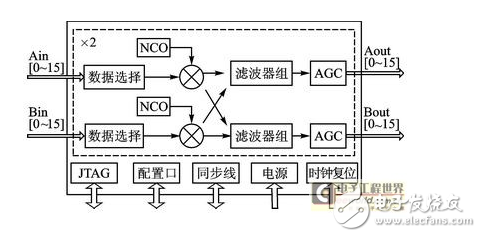

圖1 GC5016內部結構圖

輸入數據經過數據選擇單元進入混頻器，數據選擇格式有定點16位、浮點16位以及AB雙路合成數據3種格式。數字混頻器將按照軟件配置對信號進行混頻，為了便于后面的濾波，一般轉換到零頻為中心的基帶數據。基帶數據可以兩路合成分別經過濾波器， 也可以每路單獨進行濾波。濾波器組包括CIC濾波器和可編程濾波器：CIC濾波器可以實現1~256的整數抽取，降低了數據速率；可編程濾波器一般使用 FIR濾波器，對信號進一步抽取和整形，這里抽取可以為1~16，可見GC5016可以實現最大的抽取為4 096（16 256）。FIR濾波后的數據經過AGC功率檢測和控制模塊，數據最后經過輸出格式化后輸出。

圖中配置口是一個并行數據接口，必須經過這個接口配置GC5016的寄存器，也可以通過配置口來讀取芯片的寄存器，查看芯片工作是否正常、初始化是 否正確等；GC5016具有一個同步輸入和同步輸出口，可以用于多個GC5016的同步，也可以用于單個芯片內幾個通道的同步；JTAG口用于芯片的測試，用戶一般不需要連接；電源和時鐘復位接口是芯片正常工作的基本配置。

2 硬件系統設計

硬件系統主要由ADC、GC5016、FPGA和DSP組成，如圖2所示。

圖2 硬件系統

模/數轉換芯片ADC采用ADI公 司的16位芯片AD9467，其采樣頻率高達200 MHz，具有75 dB的SNR和90 dB的SFDR，是一款性能較高的高速ADC。其對外接口是差分LVDS數據和時鐘總線，差分輸出不能直接連接到GC5016，需要采用FPGA將差分信 號轉換成單端信號。FPGA以ADC輸出的差分時鐘為基準時鐘對差分?jǐn)?shù)據進行讀取和轉換，將處理好的單端信號數據仍然在該時鐘基準下輸出給GC5016。 由于FPGA的差分端口是相對應的，因此連接ADC的差分?jǐn)?shù)據線和差分時鐘線要注意不能隨便連接，盡量安排在FPGA的同一Bank中，否則可能導致傳輸 路徑不一致，在高速數據讀寫下容易產生相位畸變，使得輸入和傳輸數據錯誤。

DSP和FPGA之間的數據通過HPI接口，由FPGA寫入DSP，節省DSP的數據讀寫時間。DSP和FPGA之間還有EMIF接口，用于DSP 對FPGA的控制，DSP和FPGA之間的控制狀態由GPIO總線傳輸。同時，DSP還連接一個EMIF接口到GC5016，用于DSP對GC5016的 控制和狀態讀取。

3 軟件設計

3.1 GC5016的控制寄存器設置
