enddevice.c的內容介紹

　　End Device的運行過程仍然是從AppColdStart開始。這一函數和Co-ordinator的運行方式完全的不同，下面將詳細的講解這個過程。

　　1.AppColdStart調用vInitSystem，這個函數將初始化IEEE 802.15.4的協議棧

　　2.AppColdStart（）調用vStartActiveScan（）開始對于活動通道的掃描， End Device將向掃描的通道發送信標請求，并接收PAN Co-ordinator的信標請求回應。需要掃描的通道和速率將在config.h中定義。掃描請求的初始化和發送的工作可以通過MLME請求的方式通過IEEE 802.15.4的MAC層發送。

　　3.AppColdStart（）將通過vProcessEventQueues來檢查和處理MLME回應。這個函數將調用vProcessIncomingMlme（）來處理收到的MLME回應。vHandleActiveScanResponse（）會被調用處理返回的活動通道掃描結果：

　　如果找到PAN Co-ordinator，函數將保存相應的Co-ordinator信息（比如 PAN ID，短地址，邏輯通道），并且調用vStartAssociate（）向Co-ordinator來提交入網請求，這一請求將通過MLME請求的方式提交。

　　如果PAN Co-ordinator沒有被找到（可能是由于Co-ordinator還沒有初始化完成）。這一函數將重新調用vStartActiveScan（）來重新啟動掃描。

　　4. AppColdStart將循環的調用vProcessEventQueues（）等待來自Co-ordinator的入網回復。當收到回復后就將調用vProcessIncomingMlme（），然后將調用vHandleAssociateResponse來處理回復，接下來的函數將檢查回復的狀態：

　　如果PAN Co-ordinator接受的入網請求，將設備置于聯網狀態。

　　如果PAN Co-ordinator拒絕了入網的請求，函數就將重新調用vStartActiveScan（）來開始搜索另外一個PAN Co-ordinator。

　　5. AppColdStart（）接下來將循環的調用vProcessEventQueues來等待來自于PAN Co-ordinator的MCPS信息或者硬件的隊列信息。

　　當數據到達了MCPS隊列，vProcessEventQueue（）首先使用函數vProcessIncomingMcps（）來接收數據幀，接著調用vHandleMcpsDataInd（），接著調用vProcessReceivedDataPacket（），開發人員可以在這個函數里面編寫自己的數據處理過程。

　　當硬件事件到達硬件事件隊列，vProcessEventQueues（）將調用vProcessIncomingHwEvent（）來接收到達的事件，您可以在這個過程中編寫自己的事件處理邏輯。

　　下面的圖表示了End Device的工作過程。

圖4-4-10 EndDevice程序流程

　　W5500驅動：

　　Coordinator作為網絡的中心，通常也是數據匯聚的中心。因為我們在Coor的代碼中加入W5500的操作。

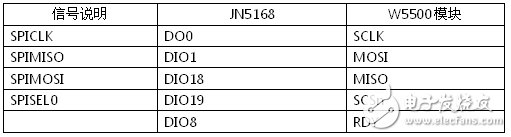

　　硬件連接上W5500作為SPI Slave工作，使用IO管腳如下：
