交換機FFP(Fast Filter Processor)技術提供了先進的多層交換、報文分類及線速處理功能，能夠基于協議或字節對報文進行線速解析、分類，報文解析深度達80或128字節，廣泛用于各類基于流的報文分類、過濾及鏡像等應用，如：QOS(Quality of Service)、ACL(AccessControl Lists)、DSCP(DifferentiatedServices Codepoint)等。

原理介紹

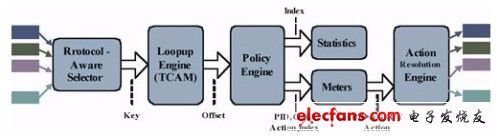

一般來說，F(xiàn)FP硬件引擎都是由圖1所表示部件組成：

?

其主要作用是在數據流通過網絡設備時進行分類過濾，并對從指定接口輸入或者輸出的數據流進行檢查，根據匹配條件(Conditions)允許其通過(Permit)、丟棄(Deny)或者采取其他動作策略，由此來達到限制網絡中某些通信數據類型、限制網絡的使用者或使用設備的目的。我們通過FFP的這種特性實現各種ACL技術，從而滿足各種不同應用的需要。

下面，分別對各個部件的作用及工作原理進行介紹：

字段解析器

用于從各種來源的數據流中獲取各種指定字段，即匹配域，例如：報文的源MAC地址、目的MAC地址、源IP等字段，在進行報文解析之前，需要預先設置字段，用以對報文進行識別、分類，之后開始對報文進行解析，將解析出來的匹配域字段封裝成KEY送到查找匹配引擎中。

其中，各種來源的數據流包括報文流、各種硬件檢測信息(如：報文的類型、輸入的物理端口、是否在地址表中HIT等信息)。

查找匹配引擎

查找匹配引擎由一定數量的TCAM表項組成，我們將TCAM表項稱為匹配規則，在進行匹配之前，需要預先申明匹配條件，設置好匹配規則中的內容，匹配規則針對數據流的源地址、目標地址、上層協議等字段。匹配規則一般有兩部分組成：匹配內容和掩碼，匹配過程就是將輸入的KEY和掩碼進行相與，再將相與的結果和匹配內容進行比較，如果比較結果相同，則匹配成功，例如：配置一個ACE，如下：

permit 192.168.1.0 0.0.0.255，

則這條表項的匹配內容為192.168.1.0，掩碼為255.255.255.0。這時候，將輸入報文的源IP(通過字段解析器解析)與掩碼進行相與，如果結果等于192.168.1.0，則報文可以通過，即192.168.1.0/24網段的報文可以通過。

設置好匹配規則之后，將接收到的KEY與匹配規則一一進行比較，檢查報文是否與某一條匹配規則相匹配，返回該匹配規則(HIT表項)所在的偏移。

動作策略引擎

動作策略引擎由一定數量的策略表項組成，策略表項和匹配規則一一對應，當查找匹配引擎中的某條匹配規則匹配上后，返回該匹配規則的偏移，根據這個偏移值，就可以找到匹配規則對應的策略表項，執行策略表項中預先設置好的動作。同樣的，我們需要先申明滿足某個規則匹配后的對應行為。

動作策略引擎支持的動作包括：轉發、丟棄、重定向、鏡像、送CPU、改變報文優先級等等，不同產品支持的動作存在較大差異。

度量、統計引擎

動作策略表項被HIT上后，會觸發度量、統計引擎工作，動作策略表項中指定要使用的meter表項、counter表項的索引，meter表項、counter表項的各種屬性也是在報文解析過濾前預先設置完成。

一般情況下，將查找匹配引擎、動作策略引擎、度量統計引擎合在一起稱為一個slice，有些產品支持多個slice，有些產品則全局共享一個slice。

一般情況下，查找匹配引擎、動作策略引擎和度量統計引擎中的表項是一一對應，將一條匹配規則、策略表項及其對應的統計度量表項合在一起稱為一條表項。

動作仲裁引擎

動作仲裁引擎收集所有匹配表項產生的動作策略信息，包括動作策略及meter結果，對于不沖突的動作全部被執行，對于沖突動作，則依照優先級進行仲裁，高優先級動作被執行。
