變頻器（Variable-frequency Drive，VFD）是應用變頻技術與微電子技術，通過改變電機工作電源頻率方式來控制交流電動機的電力控制設備。變頻器主要由整流、濾 波、逆變、制動單元、驅動單元、檢測單元微處理單元等組成，靠內部IGBT的開斷來調整輸出電源的電壓和頻率，根據電機的實際需要來 提供其所需要的電源電壓，進而達到節能、調速的目的。
變頻器（Variable-frequency Drive，VFD）是應用變頻技術與微電子技術，通過改變電機工作電源頻率方式來控制交流電動機的電力控制設備。
變頻器主要由整流（交流變直流）、濾波、逆變（直流變交流）、制動單元、驅動單元、檢測單元微處理單元等組成。變頻器靠內部IGBT的開斷來調整輸出電源的電壓和頻率，根據電機的實際需要來提供其所需要的電源電壓，進而達到節能、調速的目的，另外，變頻器還有很多的保護功能，如過流、過壓、過載保護等等。隨著工業自動化程度的不斷提高，變頻器也得到了非常廣泛的應用。
變頻器（Variable-frequency Drive，VFD）是應用變頻技術與微電子技術，通過改變電機工作電源頻率方式來控制交流電動機的電力控制設備。
變頻器主要由整流（交流變直流）、濾波、逆變（直流變交流）、制動單元、驅動單元、檢測單元微處理單元等組成。變頻器靠內部IGBT的開斷來調整輸出電源的電壓和頻率，根據電機的實際需要來提供其所需要的電源電壓，進而達到節能、調速的目的，另外，變頻器還有很多的保護功能，如過流、過壓、過載保護等等。隨著工業自動化程度的不斷提高，變頻器也得到了非常廣泛的應用。
主電路是給異步電動機提供調壓調頻電源的電力變換部分，變頻器的主電路大體上可分為兩類 ：電壓型是將電壓源的直流變換為交流的變頻器，直流回路的濾波是電容。電流型是將電流源的直流變換為交流的變頻器，其直流回路濾波是電感。它由三部分構成，將工頻電源變換為直流功率的“整流器”，吸收在變流器和逆變器產生的電壓脈動的“平波回路
整流器
大量使用的是二極管的變流器，它把工頻電源變換為直流電源。也可用兩組晶體管變流器構成可逆變流器，由于其功率方向可逆，可以進行再生運轉。
平波回路
在整流器整流后的直流電壓中，含有電源6倍頻率的脈動電壓，此外逆變器產生的脈動電流也使直流電壓變動。為了抑制電壓波動，采用電感和電容吸收脈動電壓（電流）。裝置容量小時，如果電源和主電路構成器件有余量，可以省去電感采用簡單的平波回路。
逆變器
同整流器相反，逆變器是將直流功率變換為所要求頻率的交流功率，以所確定的時間使6個開關器件導通、關斷就可以得到3相交流輸出。以電壓型pwm逆變器為例示出開關時間和電壓波形。
控制電路是給異步電動機供電（電壓、頻率可調）的主電路提供控制信號的回路，它有頻率、電壓的“運算電路”，主電路的“電壓、電流檢測電路”，電動機的“速度檢測電路”，將運算電路的控制信號進行放大的“驅動電路”，以及逆變器和電動機的“保護電路”組成。
（1）運算電路：將外部的速度、轉矩等指令同檢測電路的電流、電壓信號進行比較運算，決定逆變器的輸出電壓、頻率。
（2）電壓、電流檢測電路：與主回路電位隔離檢測電壓、電流等。
（3）驅動電路：驅動主電路器件的電路。它與控制電路隔離使主電路器件導通、關斷。
（4）速度檢測電路：以裝在異步電動機軸機上的速度檢測器（tg、plg等）的信號為速度信號，送入運算回路，根據指令和運算可使電動機按指令速度運轉。
（5）保護電路：檢測主電路的電壓、電流等，當發生過載或過電壓等異常時，為了防止逆變器和異步電動機損壞。
AD9957 1 GSPS正交數字上變頻器，內置18位IQ數據路徑和14位DAC技術手冊
AD9957可用作通用I/Q調制器與捷變上變頻器，適合視成本、尺寸、功耗和動態性能為關鍵因素的通信系統。它在單芯片上集成了一個高速直接數字頻率合成器(D...
一、基本概念：FOC（field-orientedcontrol）為磁場導向控制，又稱為矢量控制（vectorcontrol），是一種利用變頻器（VFD...
MAX2091 50MHz至500MHz模擬VGA、1735MHz至1935MHz上變頻混頻器技術手冊
MAX2091單芯片SiGeBiCMOS上變頻器IC集成了模擬可變增益放大器(VGA)、上變頻混頻器器和鏡頻濾波器。器件對250MHz至450MHz I...
TRF37A32雙通道下變頻器混頻器，帶集成IF AMP技術手冊
TRF37x32 是一款寬帶雙通道下變頻器混頻器，集成了 IF 放大器。這 該器件采用集成巴倫，用于單端 RF 和 LO 輸入。IF 放大器在 30 M...
ADMV4640集成小數N分頻PLL和VCO的Ku頻段下變頻器技術手冊
ADMV4640是一款微波下變頻器，針對各種衛星通信(SATCOM)用戶終端進行了優化，RF工作頻率范圍為10.7 GHz至12.7 GHz。 A...
ADMV4630集成小數N分頻PLL和VCO的Ku頻段上變頻器技術手冊
ADMV4630是一款Ku頻段上變頻器，針對各種衛星通信(SATCOM)用戶終端進行了優化，工作頻率范圍為14.0 GHz至14.5 GHz。
HMC-C046是一款無源I/Q MMIC混頻器，封裝在微型密封模塊中，可用作鏡像抑制混頻器(IRM)或單邊帶上變頻器。 該模塊采用兩個標準Hittit...
HMC-C044是一款無源I/Q MMIC混頻器，封裝在微型密封模塊中，可用作鏡像抑制混頻器或單邊帶上變頻器。該模塊采用兩個標準Hittite雙平衡混頻...
HMC-C042是一款無源I/Q MMIC混頻器，封裝在微型密封模塊中，可用作鏡像抑制混頻器或單邊帶上變頻器。該模塊采用兩個標準Hittite雙平衡混頻...
HMC-C041是一款無源I/Q MMIC混頻器，封裝在微型密封模塊中，可用作鏡像抑制混頻器或單邊帶上變頻器。該模塊采用兩個標準Hittite雙平衡混頻...
本文詳細介紹了剩余電流動作保護器（RCD）的概述、測試原理與標準、測試方法、常見問題與解決方案、高級測試技術、現場測試注意事項以及未來發展趨勢。內容涵蓋...
隨著新能源汽車、工業自動化、可再生能源的快速發展，IGBT的市場需求持續增長。聞泰科技半導體業務積極布局IGBT領域，迎接廣闊發展機遇，為未來增長提供動力。
開疆智能CANOpen轉PROFINET網關連接禾川E380變頻器配置案例
某焦化廠項目客戶需要將禾川E380變頻器與西門子PLC進行通訊，原本客戶想使用西門子自帶的canopen模塊，但是由于貨期和價格因素導致工期無法及時完工...

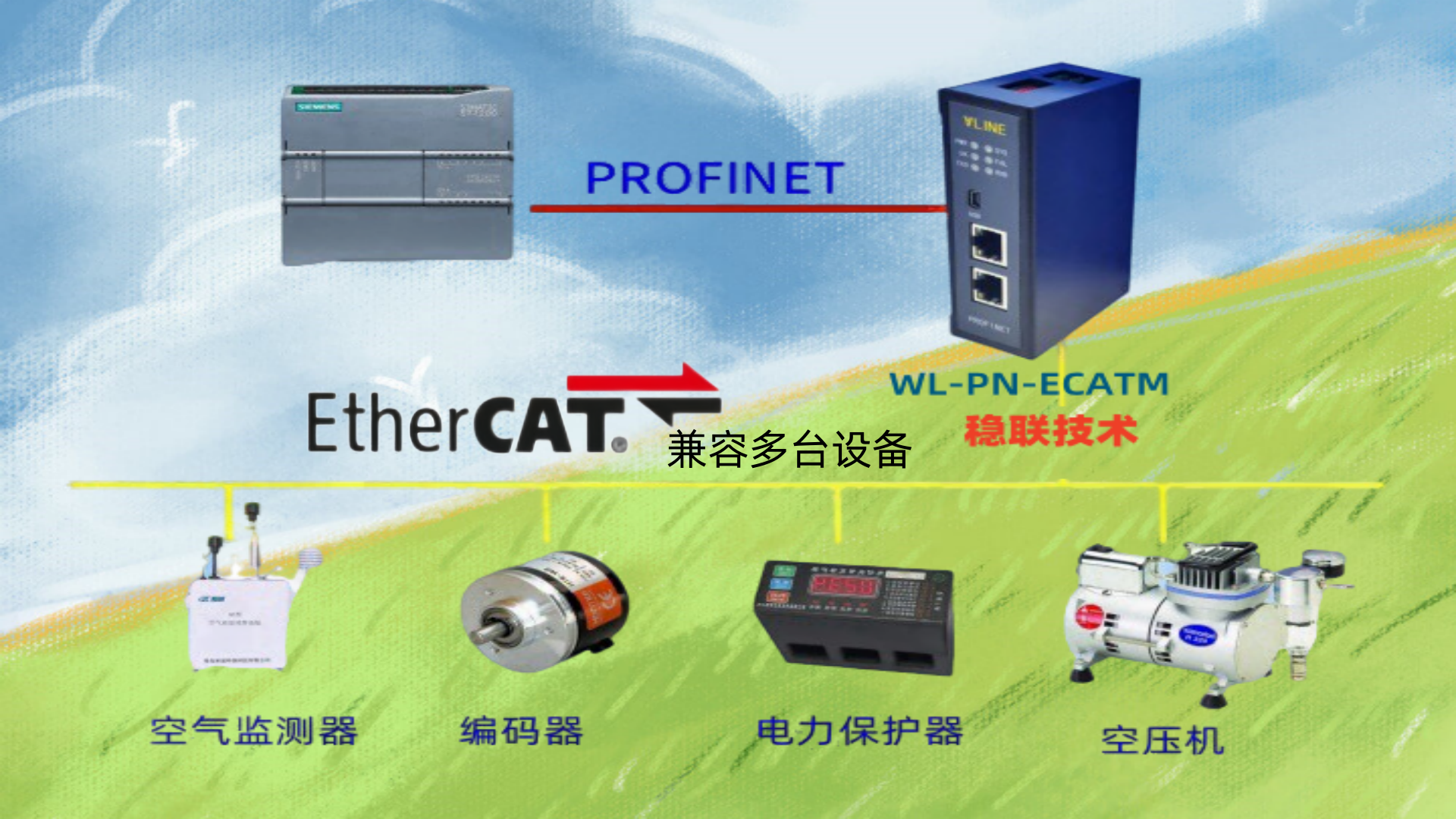

顛覆工業通訊：PROFINET轉EtherCAT網關打造匯川變頻器的數據傳輸革命
背景介紹 在制藥廠的生物反應器監控系統中，pH值的精確測量和記錄是至關重要的。Profinet批次記錄系統需要從EtherCAT控制的pH值微流體...

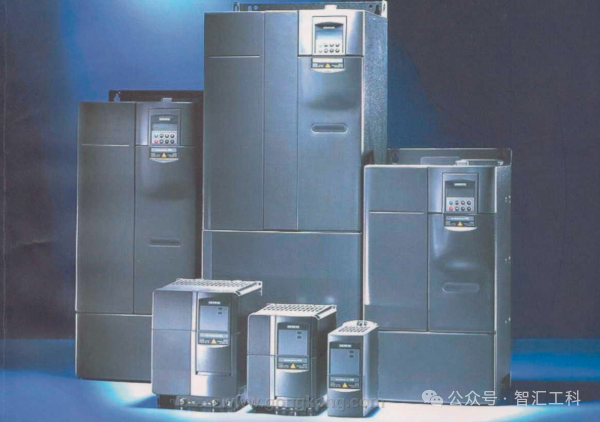

變頻器作為現代工業控制系統的核心部件，其容量選擇直接關系到設備運行效率、能耗水平和系統穩定性。根據電機功率、負載特性、運行環境等關鍵因素科學選型，可避免...
