交換機（Switch）意為“開關”是一種用于電（光）信號轉發的網絡設備。它可以為接入交換機的任意兩個網絡節點提供獨享的電信號通路。最常見的交換機是以太網交換機。其他常見的還有電話語音交換機、光纖交換機等。
交換機（Switch）意為“開關”是一種用于電（光）信號轉發的網絡設備。它可以為接入交換機的任意兩個網絡節點提供獨享的電信號通路。最常見的交換機是以太網交換機。其他常見的還有電話語音交換機、光纖交換機等。
交換機（Switch）意為“開關”是一種用于電（光）信號轉發的網絡設備。它可以為接入交換機的任意兩個網絡節點提供獨享的電信號通路。最常見的交換機是以太網交換機。其他常見的還有電話語音交換機、光纖交換機等。
交換機工作于OSI參考模型的第二層，即數據鏈路層。交換機內部的CPU會在每個端口成功連接時，通過將MAC地址和端口對應，形成一張MAC表。在今后的通訊中，發往該MAC地址的數據包將僅送往其對應的端口，而不是所有的端口。因此，交換機可用于劃分數據鏈路層廣播，即沖突域；但它不能劃分網絡層廣播，即廣播域。
交換機擁有一條很高帶寬的背部總線和內部交換矩陣。交換機的所有的端口都掛接在這條背部總線上，控制電路收到數據包以后，處理端口會查找內存中的地址對照表以確定目的MAC（網卡的硬件地址）的NIC（網卡）掛接在哪個端口上，通過內部交換矩陣迅速將數據包傳送到目的端口，目的MAC若不存在，廣播到所有的端口，接收端口回應后交換機會“學習”新的MAC地址，并把它添加入內部MAC地址表中。使用交換機也可以把網絡“分段”，通過對照IP地址表，交換機只允許必要的網絡流量通過交換機。通過交換機的過濾和轉發，可以有效的減少沖突域，但它不能劃分網絡層廣播，即廣播域。
端口
交換機在同一時刻可進行多個端口對之間的數據傳輸。每一端口都可視為獨立的物理網段（注：非IP網段），連接在其上的網絡設備獨自享有全部的帶寬，無須同其他設備競爭使用。當節點A向節點D發送數據時，節點B可同時向節點C發送數據，而且這兩個傳輸都享有網絡的全部帶寬，都有著自己的虛擬連接。假使這里使用的是10Mbps的以太網交換機，那么該交換機這時的總流通量就等于2×10Mbps=20Mbps，而使用10Mbps的共享式HUB時，一個HUB的總流通量也不會超出10Mbps。總之，交換機是一種基于MAC地址識別，能完成封裝轉發數據幀功能的網絡設備。交換機可以“學習”MAC地址，并把其存放在內部地址表中，通過在數據幀的始發者和目標接收者之間建立臨時的交換路徑，使數據幀直接由源地址到達目的地址。［1］
傳輸
交換機的傳輸模式有全雙工，半雙工，全雙工/半雙工自適應
交換機的全雙工是指交換機在發送數據的同時也能夠接收數據，兩者同步進行，這好像我們平時打電話一樣，說話的同時也能夠聽到對方的聲音。交換機都支持全雙工。全雙工的好處在于遲延小，速度快。
提到全雙工，就不能不提與之密切對應的另一個概念，那就是“半雙工”，所謂半雙工就是指一個時間段內只有一個動作發生，舉個簡單例子，一條窄窄的馬路，同時只能有一輛車通過，當有兩輛車對開，這種情況下就只能一輛先過，等到頭兒后另一輛再開，這個例子就形象的說明了半雙工的原理。早期的對講機、以及早期集線器等設備都是實行半雙工的產品。隨著技術的不斷進步，半雙工會逐漸退出歷史舞臺。
ADIN2111集成10BASE-T1L PHY的低復雜度、2端口以太網交換機技術手冊
ADIN2111是一款低功耗、低復雜度、雙以太網端口交換機，它集成了10BASE-T1L PHY和一個串行外設接口(SPI)端口。該器件使用低功率受限節...
fido5100/fido5200實時以太網多協議(REM)交換機技術手冊
fido5100和fido5200（REM交換機芯片）是可編程IEEE 802.3 10 Mbps/100 Mbps以太網互聯網協議第6版(IPv6)和...

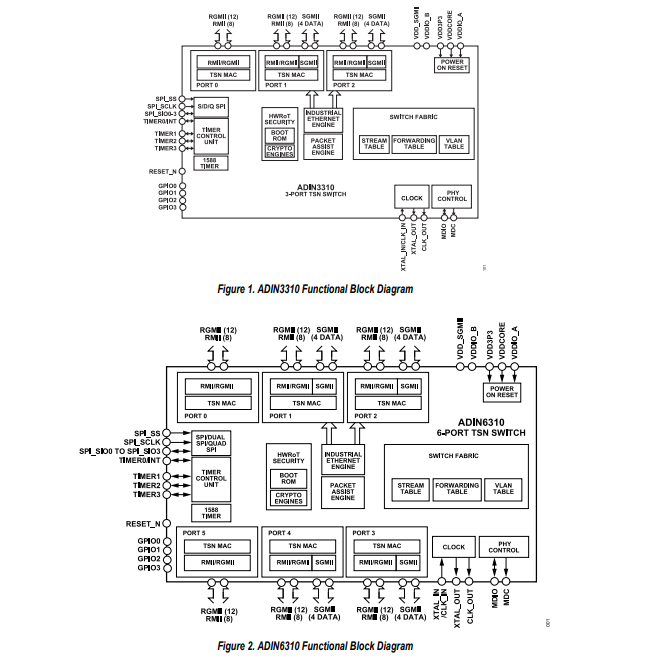

ADIN3310/ADIN6310工業以太網時間敏感網絡交換機技術手冊
ADIN3310 和 ADIN6310 分別為 3 端口和 6 端口千兆以太網 具有集成安全性的時間敏感網絡 （TSN） 交換機 主要為工業以太網應用而...
在眾多通信介質中，光纖因其高帶寬、強抗干擾和遠距離傳輸能力，已逐漸取代傳統銅纜，成為工業通信骨干的核心連接手段。工業以太網交換機作為網絡中的關鍵節點，其...
TM4C123BH6NMR 基于 Arm? Cortex-M4F? 的 32 位 MCU數據手冊
TM4C123GH6ZRB 微控制器面向工業應用，包括遠程監控、電子銷售點機器、測試和測量設備、網絡設備和交換機、工廠自動化、HVAC 和樓宇控制、游戲...
在數字通信飛速發展的時代，光網絡終端（ONT）交換機作為連接用戶與光纖網絡的關鍵樞紐，承擔著數據高速交換與傳輸的重任。為滿足日益增長的通信需求，ONT交...
AI工作負載正顯著推動接口IP市場的創新。AI模型參數量呈指數級增長，大約每4至6個月翻一番，這與摩爾定律所描繪的硬件發展速度（周期長達18個月）形成了...
隨著5G和數據中心的快速發展，OTN（光傳送網）交換機作為通信網絡的核心樞紐，承擔著高速數據傳輸與靈活業務調度的重任，其性能的優劣直接影響著網絡的效率與...
德索精密工業的產品經過嚴格的性能測試，在正常使用條件下能夠保證信號的穩定、高效傳輸。 掌握BNC接頭與交換機的正確連接方法，關注連接過程中的關鍵要點...
VLAN的基本功能是將物理網絡劃分為多個邏輯子網，以提高網絡的安全性和管理性，隨著VLAN數量的增加，傳統的靜態配置方式可能不再適用，這時就用到了GVR...
****在工業自動化與智能制造場景中，網絡設備的穩定運行直接關乎生產連續性。研華推出的EKI系列工業交換機，憑借其獨特的冗余電源設計與智能告警功能，成為...
邁威通信2025首推：工控交換機系列產品—小巧/堅固/穩定/可靠/實惠
在工業自動化及控制系統的舞臺上，工業以太網協議無疑是保障設備間數據高效、實時且可靠傳輸的關鍵“幕后英雄”。伴隨工業4.0浪潮洶涌而至，設備與系統間互聯互...
工廠自動化應用方案：摩莎MOXA EDS-510E千兆交換機光模塊解決方案
為確保光模塊的兼容性，易天光通信又引進一款EDS-510E千兆以太網交換機，它是專為嚴苛的關鍵任務應用而設計的，例如工廠自動化，ITS及過程控制。該交換...
隨著智能電網建設的加速推進，變電站自動化系統對通信網絡的實時性、可靠性和安全性提出了更高要求。在變電站智能化改造過程中，傳統網絡架構面臨諸多挑戰： ? ...
在AI、HPC與云計算基礎設施飛速演進的當下，性能瓶頸不再源于算力，而是網絡系統中的每一個微秒延遲與每一瓦能耗。為應對這一挑戰，星融元推出了旗艦級產品：...
在工業自動化和物聯網應用中，工業級交換機是不可或缺的網絡設備。它不僅需要具備高度的穩定性和可靠性，還需要適應各種惡劣的環境條件。但對于初次接觸工業級交換...
在工業自動化和物聯網技術快速發展的今天，工業交換機作為網絡通信的核心設備，已成為工業互聯網基礎設施中不可或缺的一部分。與普通商用交換機相比，工業交換機憑...
2025-04-16 標簽：交換機 170 0
4月10日，第十三屆儲能國際峰會暨展覽會（ESIE2025）在首都國際會展中心隆重開幕。光路科技集中呈現了多項面向儲能與電力行業的通信解決方案。通過深度...
主交換機和分交換機的連接光纖接口是否采用LC接口，取決于設備型號、設計需求和場景要求，并非固定選擇。 在光纖網絡中，主交換機和分交換機之間的連接接口類型...
