      垂直分辨率與使用高分辨率示波器測量微小信號的介紹

      2017-09-29 | rar | 0.2 MB | 次下載 | 免費

      資料介紹

      　　實時示波器由于采樣率高，ADC位數很難提高。在需要高分辨率測量的場合經常由低采樣率的數據采集卡來實現。為滿足高分辨率的測試需求，美國力科公司研發了新型的實時示波器WaveRunner HRO 6Zi，簡稱HRO（高分辨率示波器）。其ADC位數達12位，同時具備較高的采樣率-2GS/s。存儲深度（記錄長度）可以達到每通道256M采樣點。HRO示波器高分辨率、高采樣率和長存儲特性使其在多數測試場合中都能替代數據采集卡。當然，它也具備示波器所擅長的測量、分析和調試功能，其易用性更好。

      　　ADC位數對垂直分辨率有多大影響？我們來看圖1，這是用8位示波器和12位示波器分別對同一個信號采集后，對其中部分波形放大顯示的結果。

      　　垂直分辨率與使用高分辨率示波器測量微小信號的介紹

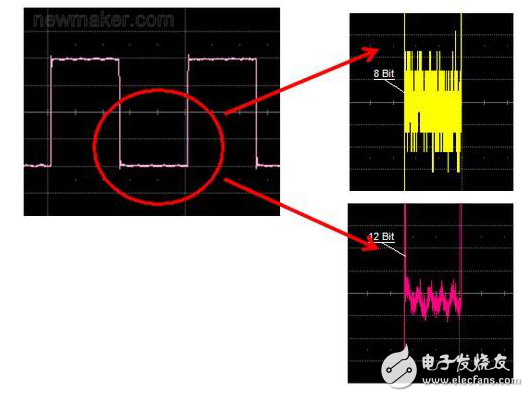

      　　圖1：8位示波器和12位示波器捕獲波形對比

      　　從圖中可以看出8位示波器采集的波形出現臺階狀現象，這是因為信號的微小變化和ADC的量化誤差相當，信號的微小變化淹沒在了量化噪聲中。可能很多工程師在使用示波器時并沒有注意到這個現象。這好比兩臺尺寸相同、分辨率不一樣的電視機，站在5米外觀看可能看不出差別，靠近了觀察就能發現低分辨率電視機的像素點更粗、馬賽克現象更明顯。那么把示波器捕獲的信號放大、觀察細節，也就有類似的效果。
