發視頻資料介紹
隨著光伏并網發電對電網的滲透率增大，在電網發生跌落故障時，光伏發電對電網的影響也不容忽視。很多國家陸續制定了光伏系統并網的低電壓穿越標準，要求光伏并網逆變器能在電網電壓、頻率等在一定范圍內變化時不能脫離電網，還可提供相應的無功功率支撐。

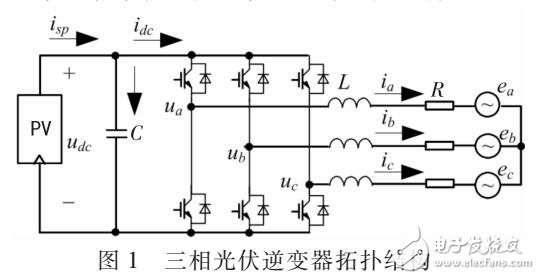

電網發生低電壓故障時，由于并網逆變器交流側電感的存在以及對輸出電流幅值的限制，并網電流不能發生瞬變，因此系統會出現瞬間的功率不平衡，此時多余的能量將導致直流電容電壓上升。傳統低電壓穿越策略是對并網電流進行限幅來達到保護并網逆變器的目的。在雙環控制的基礎上，將電網電壓以及負載電流的前饋引入電流環，能加快電流環對擾動的反應，抑制跌落時的逆變器過電流。在低電壓穿越過程中進行無功控制時，快速識別電網電壓跌落深度、正確地切換系統運行模式十分重要。非線性控制在PWM變流控制、風力發電低電壓穿越已有相關研究，它能加快系統響應調節速度，及時有效地抑制系統在快速變化情況下出現的超淵。為了對系統進行有效控制，本文提出了非線性控制光伏低電壓穿越策略，實驗結果驗證了所提方案的正確性。
