針對大型分布式電源并網特性研究的空白，就大型光伏電站內部各系統建模并分析，確立其數學模型，包括光伏電池函數、逆變器函數及控制系統函數，從而進一步分析其并網特性。 研究了大型光伏系統在復雜電網環境中的輸出電壓、電流特性，故障狀態下的低電壓穿越能力，以及其他電能質量方面的問題。 理論分析和實驗結果證明了大型光伏電站滿足電壓波動、輸出諧波等穩態特性和故障時動態無功補償、低電壓穿越能力、 電壓穩定等暫態特性要求。光伏電源是典型的離散控制系統。 在此研究了光伏電源內部工作原理及大型光伏電站并網問題，為電網的合理調度和安全經濟運行提供理論依據。

　光伏發電系統原理

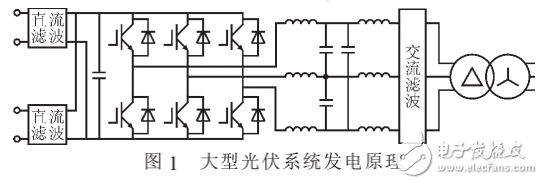

　　如圖 1 所示，大型光伏系統主要包括光伏電池系統、DC/AC 轉化系統、交流并網系統和控制系統、濾波系統五部分。 光伏電池系統利用光伏電池的伏打效應將光能轉化為直流電能；直流電能經 DC/AC變換電路轉化為并網交流電能； 交流并網系統主要解決光伏電站的并網措施； 控制系統則為光伏電站提供所需的控制信號及保護措施； 濾波系統包括直流濾波環節和交流輸出濾波環節， 從硬件上減小了直流輸入擾動和交流輸出諧波。
