      關于接口模塊的組合應用方案分析

      2017-11-10 | rar | 0.2 MB | 次下載 | 免費

      資料介紹

      　隔離型的RS485、CAN、RS232等已越來越受市場認可。在實際的工程應用中，除可利用產品的隔離特性解決接地環路、提高系統的可靠性外，也可根據產品的特性，對不同功能的產品加以組合使用，方便高效的實現特定功能。
      　　隔離模塊主要用在各種串行總線或現場總線的收發端，通過隔離模塊本身的隔離性能，斷開地環路，提高共模抑制性能和抗干擾能力，應用如圖1所示。
      　　關于接口模塊的組合應用方案分析

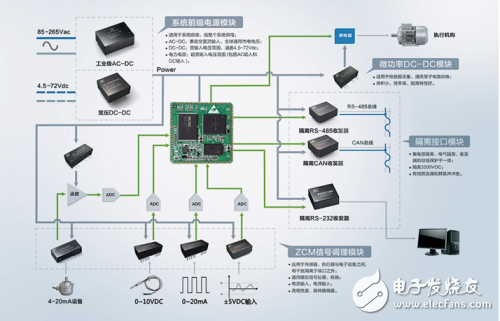

      　　圖 1接口隔離模塊的應用
      　　除使用隔離模塊自己本身的性能外，對功能各異的隔離模塊加以組合應用，可以擴展出形式多樣，靈活多變的方案組合，如下文所述。
      　　一、簡易隔離RS485中繼器
      　　RS485的應用中，有時需對信號進行增強，或不同的RS485網絡之間進行電氣隔離，輸入和輸出都是RS485信號，此時需用到RS485的中繼器。而基于RSM485系列，可快速搭建簡易的隔離型RS485中繼器，如圖2 和圖3所示。
      　　關于接口模塊的組合應用方案分析

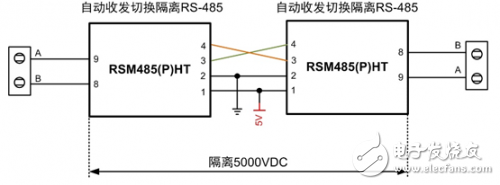

      　　圖 2 簡易隔離RS485中繼器方案一
      　　關于接口模塊的組合應用方案分析

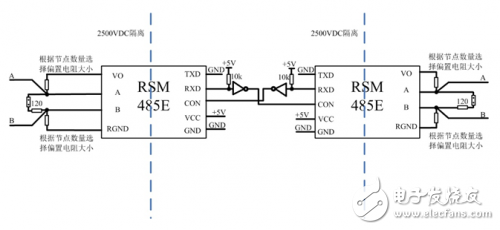

      　　圖 3 簡易隔離RS485中繼器方案二
      　　方案一用的是內部支持自收發的RSM485PHT系列，UART端交叉連接即可。方案二用的是常規帶收發控制引腳的隔離485，需多用非門電路對收發進行控制。
