ARM實驗6,8位LED

6. 3 數碼管顯示實驗

6. 3. 1 實驗?zāi)康?/p>

? 通過實驗掌握LED的顯示控制方法；

? 通過實驗加深對IIC總線工作原理的掌握。

6. 3. 2 實驗設備

? 硬件：Embest EduKit-IV平臺，ULINK2仿真器套件，PC機；

? 軟件：μVision IDE for ARM集成開發環境，Windows 98/2000/NT/XP。

6. 3. 3 實驗內容

編寫程序使實驗板上八段數碼管循環顯示0 到9字符。

6. 3. 4 實驗原理

1. 八段數碼管

嵌入式系統中，經常使用八段數碼管來顯示數字或符號，由于它具有顯示清晰、亮度高、使用電壓低、壽命長的特點，因此使用非常廣泛。

l 結構

八段數碼管由八個發光二極管組成，其中七個長條形的發光管排列成日字形，右下角一個點形的發光管作為顯示小數點用，八段數碼管能顯示所有數字及部份英文字母。

l 類型

八段數碼管有兩種不同的形式：一種是八個發光二極管的陽極都連在一起的，稱之為共陽極八段數碼管；另一種是八個發光二極管的陰極都連在一起的，稱之為共陰極八段數碼管。

l 工作原理

以共陽極八段數碼管為例，當控制某段發光二極管的信號為低電平時，對應的發光二極管點亮，當需要顯示某字符時，就將該字符對應的所有二極管點亮；共陰極二極管則相反，控制信號為高電平時點亮。

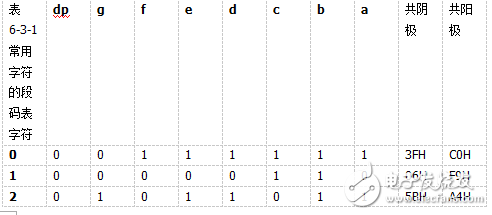

電平信號按照dp，g，e…a的順序組合形成的數據字稱為該字符對應的段碼，常用字符的段碼表如下：
