基于DCP0606Y的3.3 V、6 A汽車降壓DC-DC轉換器（輸入電壓最高可達6 V）

產品說明

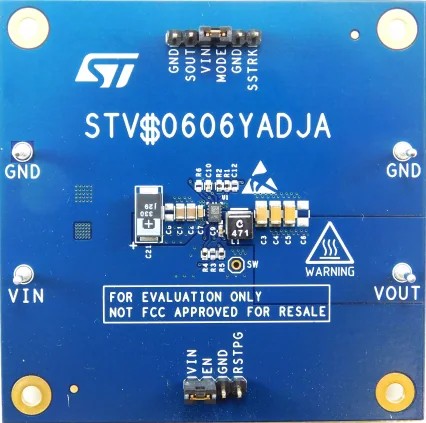

?STEVAL-0606YADJ 產品評估板是一款基于 DCP0606Y 調節器的降壓型開關電源，采用 QFN11 2x3 mm 封裝。

?默認的切換頻率為2.25 MHz，并帶有抖動功能，可通過在MODE/SIN引腳上施加外部時鐘或更改頻率設置電阻來進行調整。

?DCP0606Y 是一款高效率的單片同步降壓開關穩壓器，設計用于提供高達 6 A 的連續電流。

?該IC的工作電壓范圍為2.9 V至6 V。DCP0606Y具有低阻抗的內置N通道MOSFET以及二極管模擬工作模式，可在整個負載范圍內實現最佳效率。

?內置的0.6 V參考電壓允許在溫度變化范圍內以±1.5%的精度調節輸出電壓。

?切換頻率可在 1.8 MHz 至 4 MHz 之間進行外部調整。軟啟動的持續時間可以通過外部電容進行調整，或者使用相同的 SS/TRK 引腳來進行輸出電壓排序，而 RST/PGOOD 引腳則提供輸出電壓的實時信息。

產品特色

? 5 V（最高可達 6 V）操作輸入電壓
? 降壓（Buck）轉換
? 3.3 V 設置輸出電壓
? 最大輸出電流為 6 A 直流
? 選擇 2.25 MHz 的切換頻率并加入抖動
? 從動態低能耗模式到低噪音模式的選擇
? 可編程軟啟動
? 同步到外部時鐘
? 內部補償網絡
? 自動恢復過電流、過電壓及熱保護
? 符合RoHS及中國RoHS規范
? 符合WEEE規范（2012/19/UE RAEE II）

產品優勢

基于DCP0606Y穩壓器的降壓式開關電源，易于使用的產品評估板。

推薦應用

抬頭顯示器（HUD）、駕駛員監控系統（DMS）、后視攝像頭、數字儀表板、DC-DC轉換器
