      ST NPI 新上架開發板【STEVAL-6986YT2DL】

      2025-06-09 | pdf | 190.75 KB | 次下載 | 免費

      資料介紹

      5W雙隔離輸出，SIP7兼容，基于A69868I的isobuck-boost轉換器



      產品說明

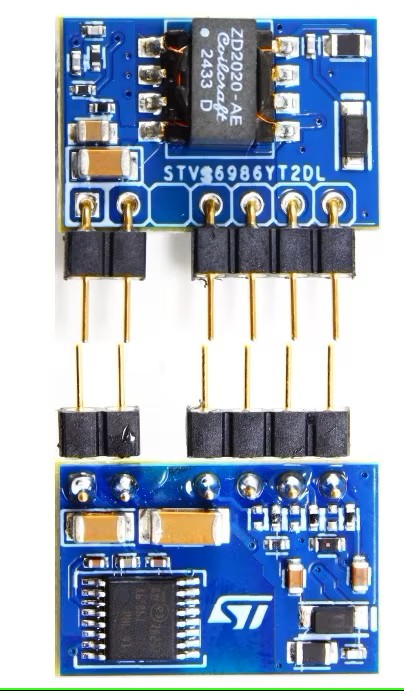

      ?STEVAL-6986YT2DL 評估板基于 A6986I，并采用隔離型升降壓拓?fù)洌斎腚妷鹤罡呖蛇_(dá) 24 V。

      ?得益于內嵌的變壓器及其兩個次級繞組，提供了雙隔離輸出（約20V和-5V）。隔離輸出功率可達5W。

      ?該電路板在針腳配置和尺寸方面與SIP7模塊兼容，并具有額外的靈活性，可匹配具有不同輸出電壓針腳配置的SIP7模塊（可用于針腳4-5-6或5-6-7）。

      ?STEVAL-6986YT2DL 以 250 kHz 的開關頻率運行，并內置 A6986I 提供的所有標準保護功能（過壓、過流和過溫）。內置的變壓器提供 1.5 kV 的隔離能力。



      產品特色

      ? Isobuck-boost 拓?fù)浣Y(jié)構
      ? 最多可支持 24 V 的操作輸入電壓
      ? 兼容 SIP7 模塊
      ? 高達 5 W 的隔離輸出能力
      ? 20 V/-5V 隔離輸出電壓
      ? 隔離輸出可用于第4-5-6腳位或第5-6-7腳位（可選擇）
      ? 250 kHz 開關頻率
      ? 防止過電壓、過電流和過溫事件的保護措施



      產品優勢

      基于 A6986I 的易于使用的評估板，采用隔離升降壓拓?fù)浣Y(jié)構，提供雙隔離輸出。



      推薦應用

      主逆變器（電力牽引）、車載充電器（OBC）、雙向DC-DC轉換器
