      電子發燒友網>電子資料下載>電子元器件應用>基于PIC16F628的貼片機控制系統設計(電路圖源代碼)

      基于PIC16F628的貼片機控制系統設計(電路圖源代碼)

      2017-09-06 | rar | 0.31 MB | 次下載 | 免費

      資料介紹

      　　本文以利用PIC16F628單片機構成PVS控制系統為例，從硬件系統設計和軟件系統設計入手，給出了印制電路板圖、電路原理圖及源代碼。

      　　PIC16F628單片機是由Microchip公司生產的PIC系列8位CMOS閃存單片機之一，該系列單片機采用RISC（ReducedInstructionSetComputer）嵌入式結構，具有執行速度高、功耗低、體積小巧、工作電壓低、驅動能力強、品種豐富等優越性能。其總線結構采取數據總線和指令線分離獨立的哈佛（Harvord）結構，具有很高的流水處理速度。與同類8位單片機相比，程序存儲器可節省一半，指令運行速度可以提高4倍左右。PIC16F628單片機封裝形式為DIP-18，配合相應程序，該芯片可實現繼電器智能控制功能，即配合其他配套電路可構成PVS控制系統，實現CM402型貼片機接料不停機控制功能。JP2為報警信號輸入端、JP5為PC機并口解鎖信號輸入端、SB1、SB2為定時時間調節按鈕，LED1～LED6構成定時時間顯示電路，單只LED亮表示10s，全部亮表示60s。

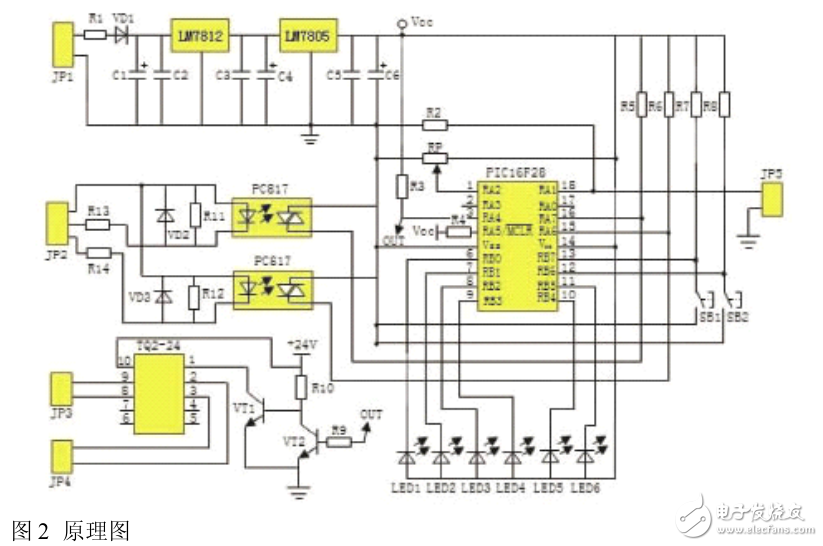

      基于PIC16F628的貼片機控制系統設計(電路圖,源代碼)
