發視頻資料介紹
ZLG7290B 是廣州周立功單片機發展有限公司自行設計的數碼管顯示驅動及鍵盤掃描
管理芯片。能夠直接驅動8 位共陰式數碼管（或64 只獨立的LED），同時還可以掃描管理
多達64 只按鍵。其中有8 只按鍵還可以作為功能鍵使用，就像電腦鍵盤上的Ctrl、Shift、
Alt 鍵一樣。另外ZLG7290B 內部還設置有連擊計數器，能夠使某鍵按下后不松手而連續有效。采用I2C 總線方式，與微控制器的接口僅需兩根信號線。該芯片為工業級芯片，抗干擾能力強，在工業測控中已有大量應用。
主要特性
直接驅動8 位共陰式數碼管（1 英寸以下）或64 只獨立的LED；
能夠管理多達64 只按鍵，自動消除抖動，其中有8 只可以作為功能鍵使用；
段電流可達20mA，位電流可達100mA 以上；
利用功率電路可以方便地驅動1 英寸以上的大型數碼管；
具有閃爍、段點亮、段熄滅、功能鍵、連擊鍵計數等強大功能；
提供有10 種數字和21 種字母的譯碼顯示功能，或者直接向顯示緩存寫入顯示數據；
不接數碼管而僅使用鍵盤管理功能時，工作電流可降至1mA；
與微控制器之間采用I2C 串行總線接口，只需兩根信號線，節省I/O 資源；
工作電壓范圍：＋3.3～5.5V；
工作溫度范圍：－40～＋85℃；
封裝：DIP-24（窄體），SOP-24。

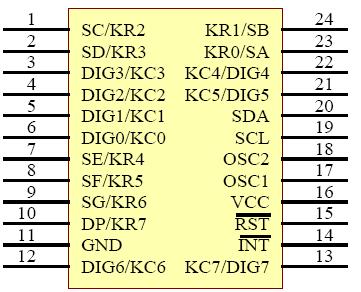

zlg7290b引腳圖
