發視頻資料介紹
模擬設計者經常需要開發轉換高壓信號的電路對于低電壓數據轉換器可接受的水平。本文介紹了幾種解決方案對于這個共同的任務，使用現代放大器和典型電源。五個例子空調±10V的雙極信號為低電壓，單軌道的模數轉換器（ADC）提出了模塊化的方法，單電源/單部分的方法，和一個儀表放大器方法。無論是單端，差分輸入版本討論。
電路1：模塊化方法

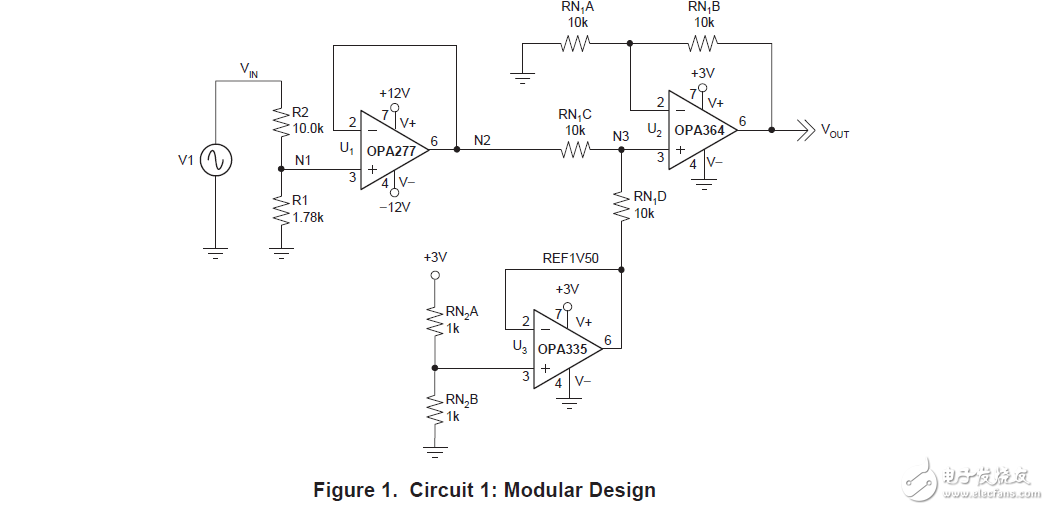

圖1所示的電路是電路設計的經典模塊化方法。第一階段是衰減。第二階段是水平轉移。這種風格很方便，因為設計師可以劃分調整。輸入范圍可以通過改變R1調整。電平移位可以通過調整ref1v50改變。這些參數是獨立的，可以調整
最的相互作用。此外，設計者可能需要包括防別名過濾或其他模擬功能。這些塊可以整齊地插入節點N2。
