分布式發電接入配電系統后的保護控制問題始終是電網面臨的重要挑戰之一。分布式電源的接入改變傳統配電網的潮流分布，傳統保護的選擇性和靈敏性下降。與此同時，并網型分布式電源通過電力電子器件與電網相連，不同控制策略決定不同的故障特性，將超高壓系統保護簡單套用在分布式電源接入的配電系統中并不是理想的保護方案。
為此，提出了基于故障暫態分量的暫態極性比較保護新原理及方案，由于故障暫態分量反映的是電網自身的故障暫態特性，與系統兩側電源種類與容量無關，因此，克服了分布式發電接入容量與系統容量相差巨大而導致的短路電流差異性問題；與此同時，故障暫態高頻分量持續時間在毫秒級上，隨著微處理器以及傳感器的發展，能夠提供高速保護，從而適應含分布式電源的配電網保護速動性要求，有利于保障配電網保護與分布式電源低電壓穿越能力之間的配合關系。
2 暫態極性比較保護原理
暫態極性比較保護運用小波變換提取故障暫態高頻信號的某一頻段信息作為故障判斷的依據，通過比較暫態高頻信號的極性，迅速準確判斷出故障位置。

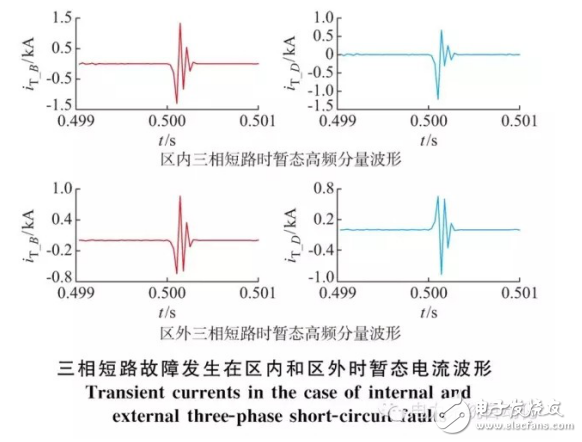

暫態極性比較保護的保護判據正是針對暫態電流信號高頻分量的極性，利用互相關函數的概念來對兩個暫態信號的相似程度進行描述。當線路兩端流過的暫態高頻信號符合高度正相關條件，則可依此判別為線路區內故障，反之，當符合高度負相關的條件時，故障為區外故障。
暫態極性比較保護可以覆蓋所有故障類型。更重要的是，基于暫態量信息的配電網集成保護方法不會受到配電網架構、分布式電源種類、容量、接入位置等因素的影響。而且，該保護方法具有自適應的特點。數據采樣率、離散小波變換提取頻段與故障判定時間，三者是相互關聯的。根據不同的硬件平臺所能達到的采樣頻率和數據處理能力，小波變換可以根據具體需要提取不同頻段的暫態高頻信號，隨著頻段的增高，信號衰減速度增快，因而基于極性比較的保護原理動作速度大大提高。
