      如何使微處理器的PWM頻率和分辨率翻倍

      2017-08-18 | rar | 0.38 MB | 次下載 | 免費

      資料介紹

      　　如何使微處理器的PWM頻率和分辨率翻倍

      　　我們大多數人都知道PWM DAC（數模轉換器）。它們很容易實現，也很便宜，非常適合一些低性能的應用。

      　　實現它們的方法是濾除PWM信號中的高頻分量，只留下正比于占空比的低頻或直流分量。但是低通濾波器并不能完全濾除PWM頻率，因此低頻/直流信號中通常都會有一定程度的紋波。

      　　減少PWM DAC紋波的方法一般有兩種。一種是降低低通濾波器的截止頻率，另一種是提高PWM信號的頻率。然而不可避免的是，更低的截止頻率會延長上升時間；如果是在給定時鐘頻率點通過減小計數器尺寸實現的，那么更快的PWM頻率會降低分辨率。

      　　如何使微處理器的PWM頻率和分辨率翻倍

      　　下面要討論的設計實例非常有趣，著重介紹了另外一種降低PWM DAC紋波的方法。

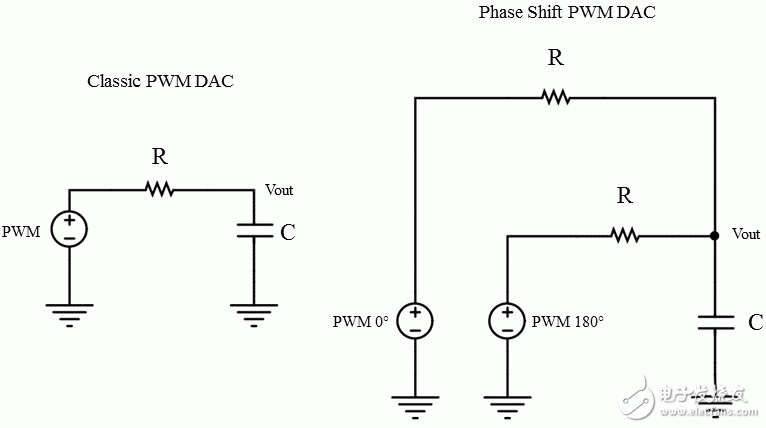

      　　事實上，我們可以使用相位差為180°的兩個PWM信號來降低上述紋波。從直覺上，當兩個相同頻率的正弦波的相位相差180°時，它們會相互抵消，因此我們使用相位差為180°的兩個PWM信號也能將彼此的諧波分量抵消干凈，是這樣嗎？確實是這樣，但并不是PWM信號的所有諧波分量都能抵消，有些分量可以抵消，有些卻抵消不了。這與傅里葉級數有關，比較復雜，這里就不羅列一大堆數學公式來進行解釋了。
