      快速電流需求下的電源降壓模擬與混合信號解決方案

      2017-06-28 | rar | 0.03 MB | 次下載 | 免費

      資料介紹

      　　摘要

      　　提供連續穩定電壓的電子系統最簡單的方法是使用線性電壓調節器。該應用程序簡要介紹了防止線性電壓調節器在快速電流要求下附加電壓降的建議。

      　　設計問題

      　　線性電壓調節器的輸入電壓應至少等于輸出電壓加上輸出電壓（輸入和輸出之間的電壓差）。過去二十年來，這種調節器的技術一直在不斷地發展。從雙極技術的2 V下降0.6 V，MOS技術的結果僅為10 mV，很少使用，最新一代的of LDOs（Low退學）喜歡tps765 / 6 / 7 / 8xx。這就降低了電壓調節器的輸入電壓，降低了功耗。因此，延長了系統的壽命，特別是當系統是便攜式或電池供電的時候。現有的高速DSP組件一樣，在100 MHz以上需求的高速?zèng)_擊電流的工作（在一個范圍內的一個或兩個納秒電流斜率）從電壓調節器。為了避免在快速電流要求下輸出電壓的變化，應注意濾波電容器。

      　　解決方案

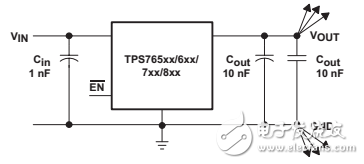

      　　為了避免輸出振蕩，現有的低跌落線性穩壓器需要具有低等效串聯電阻（ESR）的輸出電容器。輸出電容應分為兩個部分，一個范圍在10以上?F（防止不穩定），在幾個納米的范圍內的其他法拉（緩沖短路電流尖峰）。

      快速電流需求下的電源降壓模擬與混合信號解決方案
