      超低功耗系統設計

      2017-06-20 | doc | 456KB | 次下載 | 免費

      資料介紹

      　　MSP430系列單片機是美國TI公司生產的新一代16位單片機，是一種超低功耗的混合信號處理器（MixedSignal Processor），它具有低電壓、超低功耗、強大的處理能力、系統工作穩定、豐富的片內外設、方便開發等優點，具有很高的性?xún)r(jià)比，在工程控制等領域有著極其廣泛的應用范圍。開關Boost穩壓電源利用開關器件控制、無源磁性元件及電容元件的能量存儲特性，從輸入電壓源獲取分離的能量，暫時把能量以磁場的形式存儲在電感器中，或以電場的形式存儲在電容器中，然后將能量轉換到負載。對DC—DC主回路采用Boost升壓斬波電路。

      　　2 系統結構和總設計方案

      　　本開關穩壓電源是以MSP430F449為主控制器件，它是TI公司生產的16位超低功耗特性的功能強大的單片機，其低功耗的優點有利于系統效率高的要求，且其ADCl2是高精度的12位A／D轉換模塊，有高速、通用的特點。這里使用MSP430完成電壓反饋的PI調節；PWM波產生，基準電壓設定；電壓電流顯示；過電流保護等。

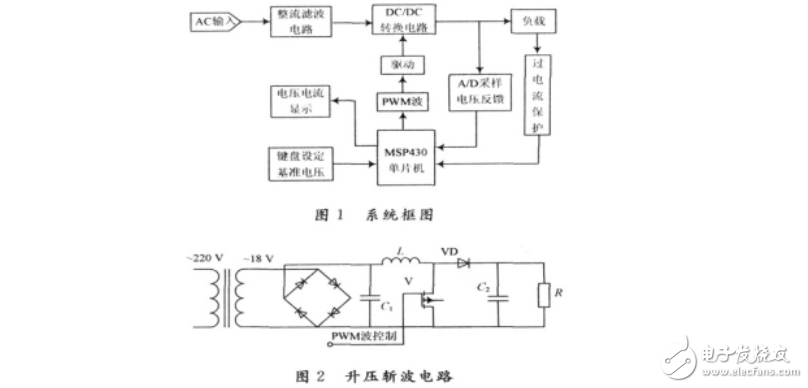

      　　系統框圖如圖1所示。

      超低功耗系統設計
